多齿轴套配合旋转轴加工刀轨设计

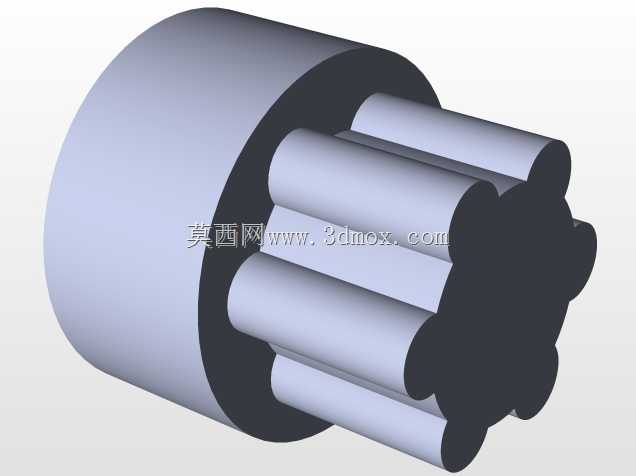

这套旋转轴加工刀轨对应的多齿轴套结构，主要适配机床主轴端的扭矩传递场景，在数控铣床、加工中心的第四轴旋转加工工位中，这类带内凹多齿的轴套是连接主轴与工装夹具的核心衔接件，日常作业中需要承担切削过程中的交变扭矩载荷，同时保证旋转过程中的同轴度误差控制在0.02mm以内，避免加工过程中出现振纹、让刀等问题。从结构设计来看，外圆柱面作为安装基准面，加工时需要保证与机床主轴安装孔的过渡配合公差，内圈的多齿结构采用等距圆弧齿形，齿侧间隙控制在0.01-0.03mm之间，既保证装配时的顺畅推入，又能在旋转传动时消除反向间隙，避免频繁正反转加工时出现传动空程。设计这套刀轨时，首先考虑的是粗加工阶段的材料去除效率，采用分层铣削的走刀路径，沿齿形轮廓逐步切除余量，每刀切削深度根据刀具直径匹配，避免切削负载过大导致刀具崩损；半精加工阶段预留0.15mm的精加工余量，沿齿面做环绕走刀，保证每个齿面的余量均匀；精加工阶段采用顺铣走刀方式，沿齿形轮廓连续切削，减少接刀痕，保证齿面的粗糙度达到Ra1.6的要求，满足后续装配的贴合度需求。安装边界方面，轴套的外圆直径、总长度都匹配标准第四轴主轴的安装尺寸，端面的定位台阶与主轴端面贴合，保证轴向定位精度，内齿的分度误差严格控制在±1'以内，确保带动工装旋转时的角度精度，适配多面体零件、环形槽、螺旋槽等需要旋转联动加工的工序。实际加工验证中，这套刀轨能有效减少空行程路径，相比常规手动编程的刀轨，加工效率提升约18%，同时齿形的轮廓度误差稳定控制在公差范围内，装配后做连续8小时满负载旋转测试，未出现齿面磨损、传动异响等问题，完全满足车间批量加工的使用需求。在刀轨生成过程中，还特意设置了刀具切入切出的延伸路径，避免刀具直接扎入工件表面造成接刀痕，同时在齿根位置做了微小的圆角过渡处理，减少应力集中，提升轴套的疲劳使用寿命，适配长时间高负载的加工工况。
