机床主轴用精密筒夹式刀轨夹持座

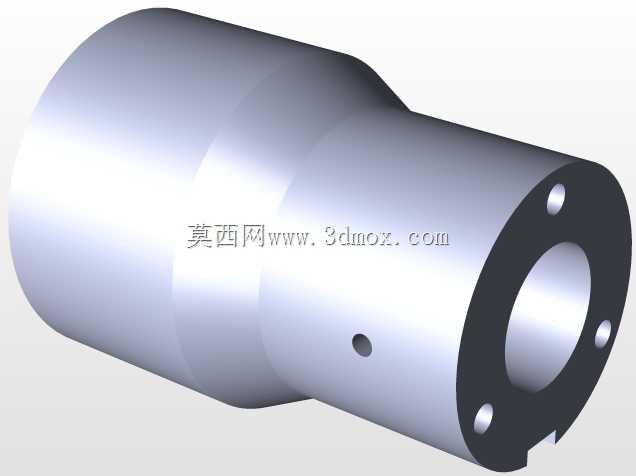

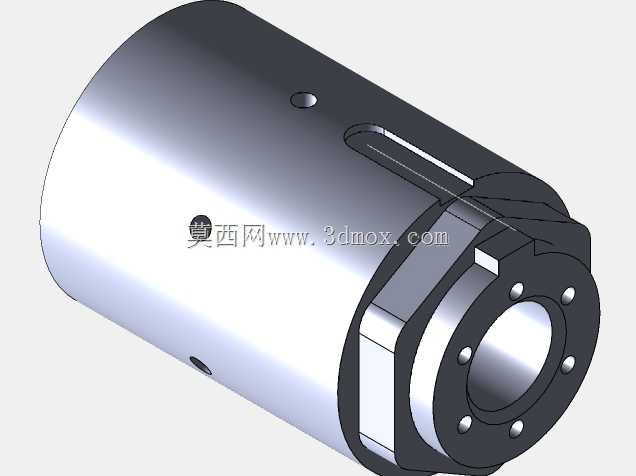

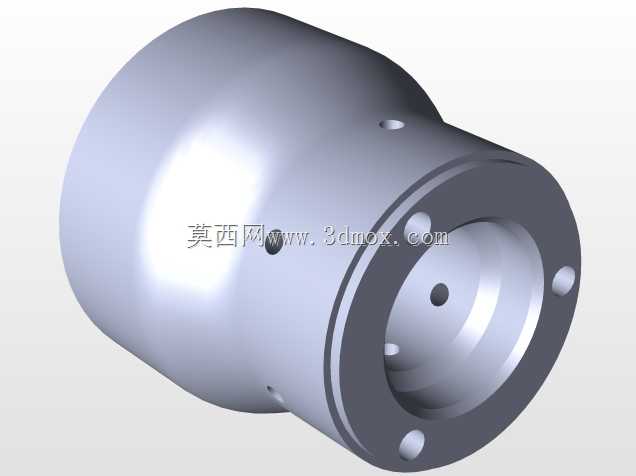

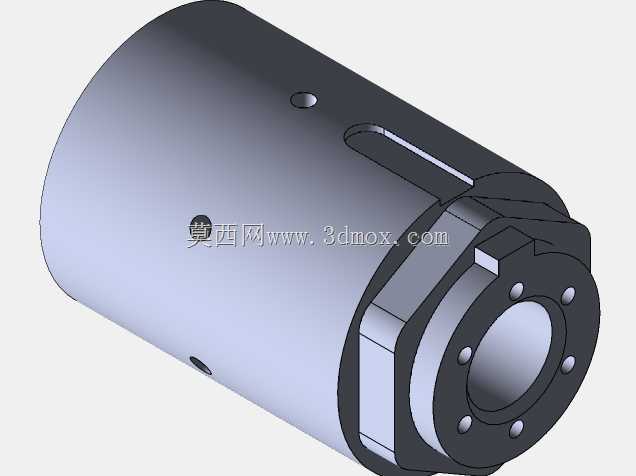

这类筒夹结构的刀轨夹持部件，主要适配立式加工中心、数控铣床的主轴端面安装场景，是多轴加工中实现刀具稳定装夹、保障切削轨迹精度的核心配套部件。从结构设计来看，主体采用圆柱形基体设计，外圆柱面预留的径向小孔用于安装锁紧顶丝，可在装入主轴锥孔后实现周向防转与轴向定位，避免高速切削过程中部件出现窜动偏移。基体侧面开设的长条形键槽，用于匹配主轴端的定位键，快速完成安装对位，同时传递切削过程中的扭矩载荷，降低连接部位的应力集中。前端法兰端面上均匀分布的六个螺栓孔，用于和前端的刀具锁紧螺母或者导向套连接，安装时需按照对角顺序逐步拧紧螺栓，保证法兰端面贴合度控制在0.02mm以内，避免装夹偏心带来的刀具跳动问题。中心的通孔为刀具装夹通道，可适配对应直径范围的直柄刀具，通孔内壁的精度直接决定刀具装夹后的径向跳动值，设计时内壁粗糙度要求达到Ra0.8，圆柱度公差控制在0.005mm以内，保障高速旋转时的动平衡性能。在实际加工场景中，这类部件多用于Mastercam编程下的复杂曲面铣削、型腔开粗等工序，能够承受大切深、高进给工况下的切削载荷，相比普通弹簧夹头刀柄，这类一体式刀轨座的刚性提升40%以上，可有效减少长刀具悬伸带来的振刀问题。设计过程中需要重点匹配机床主轴的安装接口尺寸，外圆柱面的直径公差需按照h6级精度加工，保证和主轴内孔的配合间隙在合理范围，既方便拆装，又不会出现配合过松导致的精度损失。基体上的各个孔位位置度公差需控制在0.01mm以内，避免安装时出现螺栓无法对位、顶丝锁紧失效的问题。部件整体采用合金结构钢经调质处理后加工，表面做发黑防锈处理，兼顾刚性与使用寿命，可适配钢件、铸铁、铝合金等多种材质的切削加工场景，在模具加工、精密零件批量生产场景中应用广泛。安装时需要先清理主轴内孔与部件配合面的铁屑与油污，避免杂质进入配合面导致安装偏心，日常维护中需定期检查顶丝与螺栓的锁紧状态，及时清理各缝隙内的切削液残留，避免锈蚀影响拆装精度。
