曲面浅台加工练习三维结构件

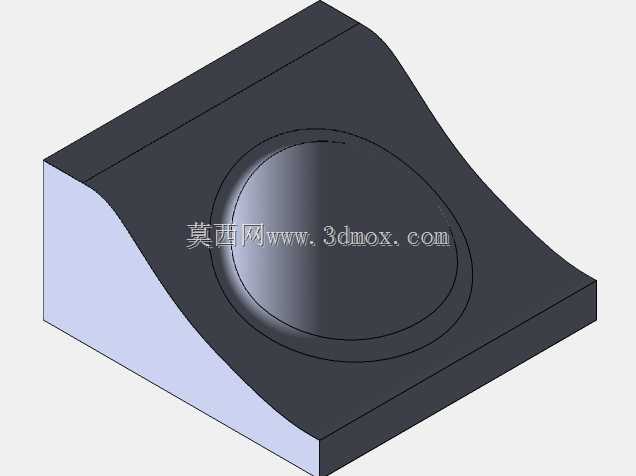

这类带曲面浅凹台的块状构件，常作为数控加工实操练习的典型坯件，也可作为小型工装的定位基座使用，在机加工技能实训、曲面加工工艺验证场景中应用十分普遍。从结构设计来看，构件基底为规则矩形块，一侧做平滑过渡的斜向曲面抬升，曲面中心设置圆形浅凹台结构，凹台边缘做等距环形沉槽，整体轮廓无尖锐棱角，所有过渡位置均做工艺圆角处理，避免加工过程中出现应力集中，也能减少刀具走刀时的冲击损耗。设计时优先考虑加工走刀的流畅性，曲面的曲率变化控制在常规立铣刀的加工适配范围内，斜曲面的抬升角度经过反复校核，既能够模拟真实产品中常见的异形曲面加工工况，又不会因为曲率突变导致加工难度陡增，适合作为Mastercam曲面浅切加工的实操案例使用。从安装边界来看，矩形基底的底面为全平面设计，可直接吸附在机床工作台上，也可通过平口钳夹持侧边完成装夹，无需额外设计专用装夹结构，基底的厚度预留了足够的夹装余量，加工过程中不会因为夹持力不足出现工件窜动。圆形浅凹台的深度较浅，走刀时采用浅层高切削参数即可完成加工，环形沉槽的宽度与常用铣刀直径匹配，无需频繁换刀就能完成全部特征的加工，能够帮助操机人员快速熟悉曲面等高加工、平行铣削浅滩的参数设置逻辑。这类构件没有复杂的内部腔体，所有特征均外露于实体表面，建模过程中可以通过拉伸、曲面剪裁、圆角过渡等基础特征命令完成，不需要复杂的曲面放样操作，适合刚接触三维建模与数控编程的人员练习特征构建逻辑，也能用来验证不同走刀路径下的曲面加工表面质量。实际应用中，这类结构的设计逻辑也常被借鉴到小型工装的定位面设计中，通过曲面与浅台的配合实现异形工件的精准定位，减少装夹找正的时间，提升小批量零件的加工效率。
