螺旋溜道重力落料分选输送结构

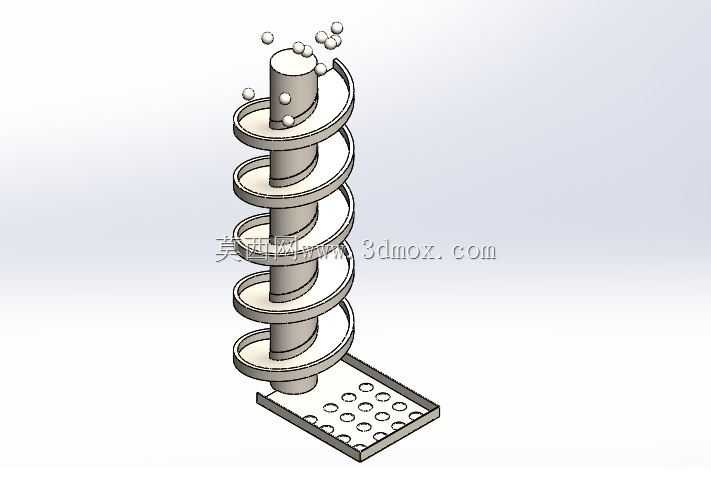

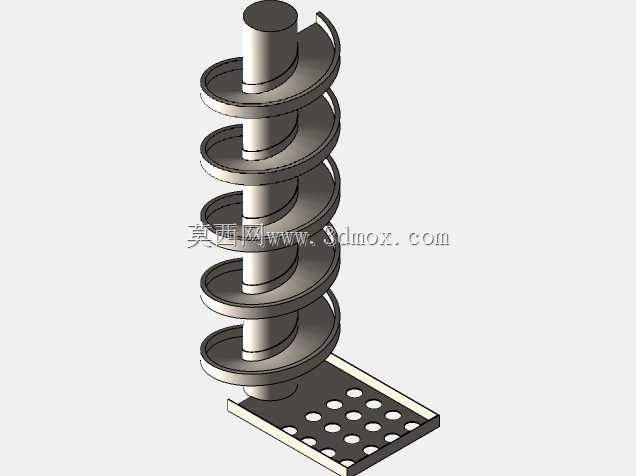

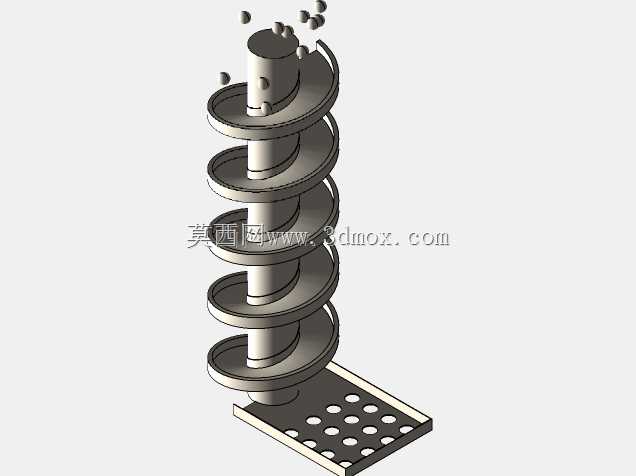

该结构核心依托重力作用实现物料的有序输送与分选，常见于轻工包装、电子元器件分拣、小型五金件加工生产线的末端出料环节，可替代短距离水平输送带完成无动力落料导向，无需额外配置驱动源，能有效降低生产线的动力配置成本与后期维护工作量。整体采用立式螺旋盘片叠加的结构形式，中心设置实心支撑立柱作为螺旋溜道的承载基体，每一圈螺旋盘片的内缘与立柱外壁完全贴合固定，盘片外缘设置向上翻起的挡边，避免物料在沿螺旋面下滑过程中因离心作用甩出溜道，螺旋升角经过反复校核，匹配常见小型硬质物料的静摩擦系数，保证物料在无额外推力的情况下能依靠自身重力沿螺旋面匀速下滑，不会出现卡滞或下滑速度过快导致的物料磕碰损伤。结构底部设置带密集通孔的接料平台，平台表面的通孔孔径根据待分选物料的尺寸差设计，物料下滑至底部平台后，尺寸小于通孔的细小碎屑、不合格小件会直接从孔位落出，合格尺寸的物料则沿平台表面滑入下一工序的接料位置，实现输送过程中的同步筛分。设计过程中重点校核了螺旋盘片的受力边界，单片盘片可承受的单件物料重量不超过1kg，整体立式安装的占地投影尺寸仅为底部接料平台的矩形范围，安装时仅需将中心立柱顶端与上游设备的出料口法兰对接固定，底部接料平台与生产线机架通过螺栓锁附即可，无需额外搭建复杂的支撑框架。螺旋盘片的表面粗糙度控制在Ra1.6以内，减少物料下滑过程中的摩擦阻力，同时避免毛刺刮伤物料表面，各圈螺旋盘片的衔接处做圆弧过渡处理，消除衔接台阶带来的卡料风险。结构整体采用等距螺旋设计，每一圈螺旋的导程一致，保证物料下滑速度全程稳定，不会出现局部速度突变导致的物料堆积，针对不同物料的摩擦特性，可通过调整螺旋升角的大小适配不同的下滑速度需求，底部接料平台的通孔排布采用矩阵式均匀分布，保证筛分无死角，平台边缘同样设置挡边，避免物料从平台侧面掉落。
