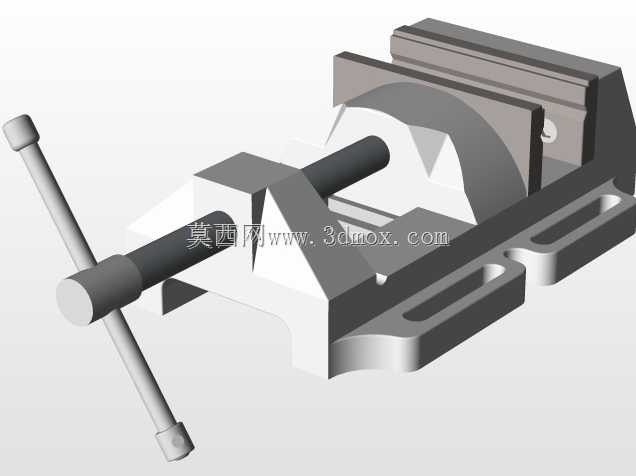

机用精密夹紧平口钳结构设计

这款机用平口钳的设计核心围绕机加工工位的工件可靠装夹需求展开，整体采用铸铁基体搭配传动丝杠的经典结构布局，可直接适配铣床、钻床、磨床等常规机加工设备的工作台安装。从实际应用场景来看，这类夹具主要承担中小型金属、非金属工件的定位夹紧职能，在单件小批量加工、工装调试、教学实训场景中都有极高的使用频次，能有效减少工件装夹找正的辅助时间，提升加工过程的工件稳定性。

功能特性上，该结构通过转动外置的加力杆带动梯形丝杠旋转，驱动活动钳身沿固定钳身的导向导轨做直线往复运动，配合钳口的V型防滑齿结构，既可以装夹规则的方形、矩形工件，也能对轴类、盘类回转体工件实现稳定夹持，避免加工过程中工件出现位移、翘曲问题。固定钳身底部设计有对称的长条形安装槽，可配合T型螺栓与不同规格的机床工作台T型槽适配，安装时可根据工件加工位置灵活调整钳体的固定方位，安装边界可覆盖常规中小型机床的工作台装夹范围，无需额外制作过渡转接板。

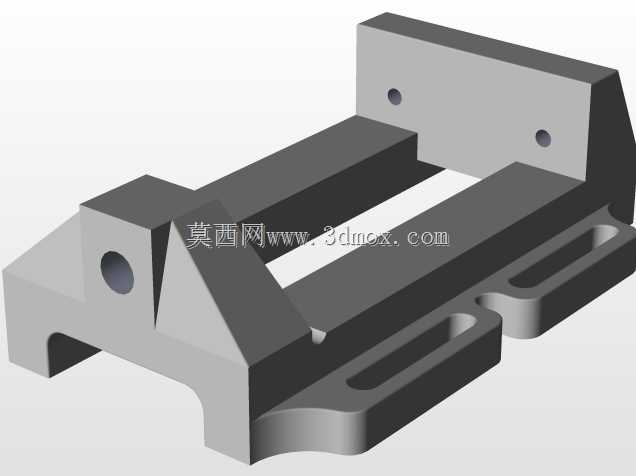

设计思路层面，整体结构优先考虑刚性与操作便捷性的平衡，钳体主体采用加厚的箱型截面设计，在夹紧力传导路径上做了加强筋布局，可承受大切削量加工时的切削反力，避免钳身出现形变影响装夹精度。丝杠与活动钳身的连接部位采用间隙可调的配合结构，长期使用出现磨损后可通过调整镶条补偿间隙，维持钳口的平行度与夹紧同轴度。活动钳身与固定钳身的导向面采用燕尾式导轨配合，导向精度高、抗倾覆力矩能力强，即使装夹位置偏离钳口中心，也能保证夹紧力均匀传导到工件接触面。

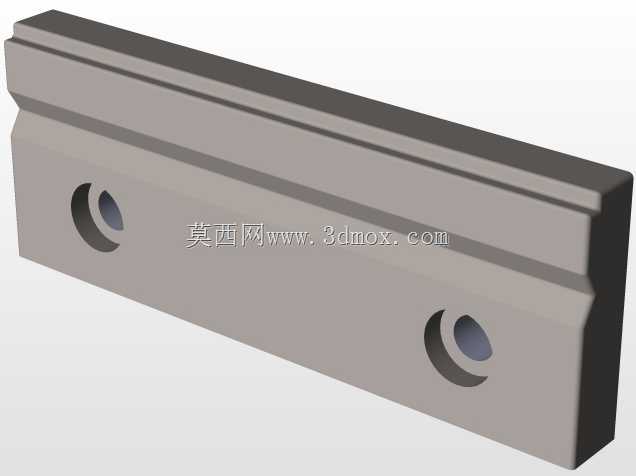

外形尺寸上，该平口钳的钳口开度可覆盖常规中小型零件的装夹尺寸，整体高度控制在机床刀具的有效行程范围内，不会出现装夹后刀具无法到达加工面的问题，加力杆的长度经过力矩匹配设计，操作人员手动施加作用力即可达到足够的夹紧力，无需额外加接延长杆，避免夹紧力过大导致钳体或工件变形。钳口部位采用可更换的硬质钳口板设计，长期使用磨损后可直接更换钳口板，无需整体报废钳体，降低了工装的使用维护成本。
