简易拼装式蒸汽小火车结构设计

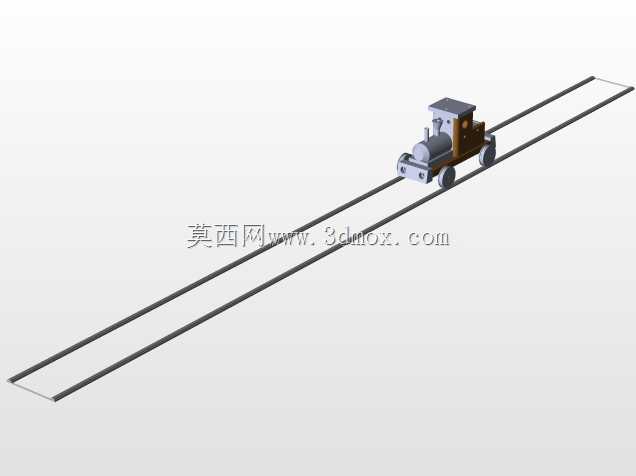

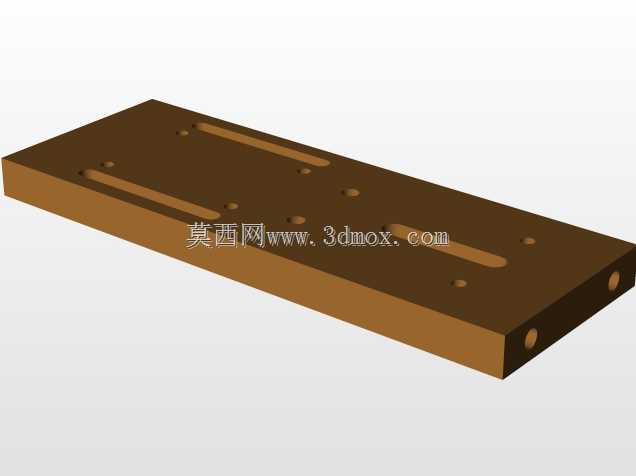

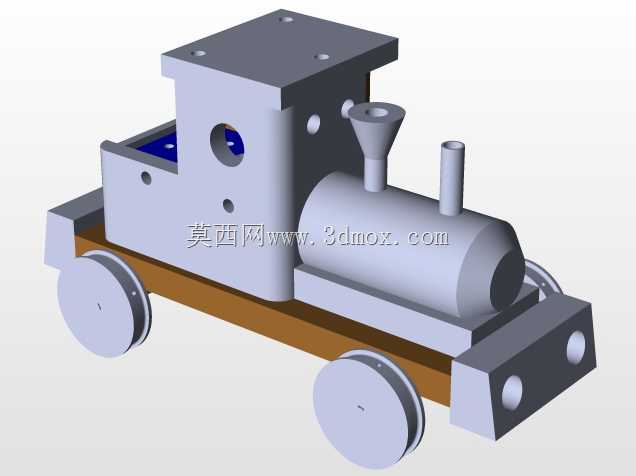

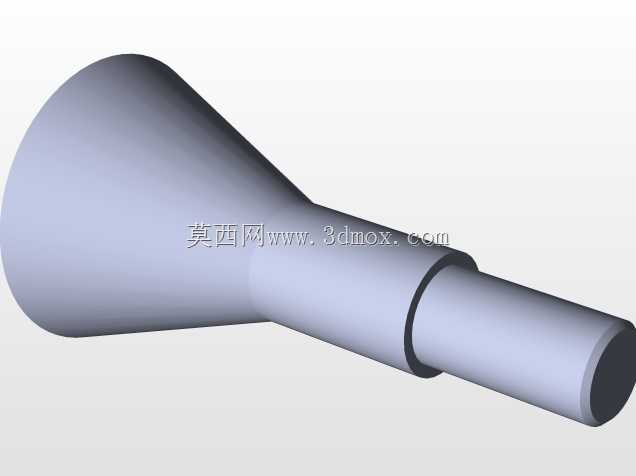

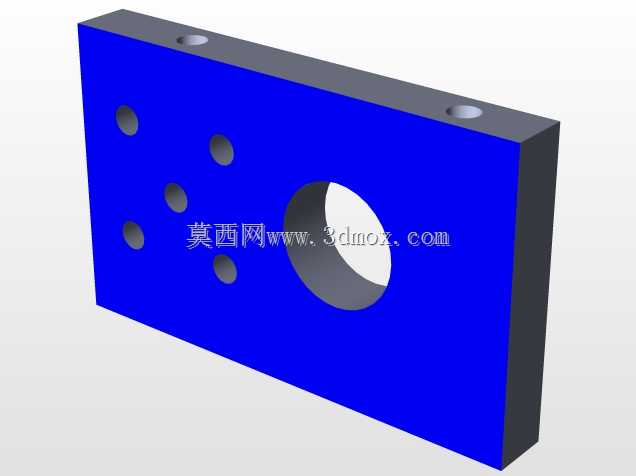

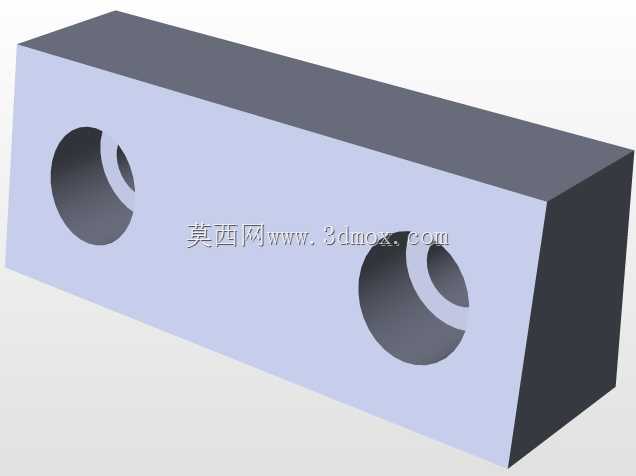

这款小火车结构模型可应用于中小学创客教育、机械原理科普展示场景，也可作为木质金属拼装玩具的结构验证样件使用，能直观展示早期蒸汽机车的核心布局逻辑，帮助初学者理解轮轴传动、车体配重、部件装配的基础机械常识。从功能特性来看，模型还原了蒸汽机车的核心外观特征，包含卧式锅炉模拟结构、烟囱与汽笛造型件、驾驶室舱体、行走轮组、底盘承托结构以及前端排障器部件，各部件之间预留了标准装配间隙，可通过榫卯或者紧固件完成拼接，行走轮与底盘之间预留了转动间隙，装配完成后可实现平滑推行，不会出现卡滞、偏磨的问题。设计过程中优先考虑了拼装的容错率，所有安装孔位都做了导入倒角处理，降低新手装配时的对位难度，驾驶室顶部的平台预留了四个均匀分布的安装孔，可拓展加装小型装饰件或者传感器模块，适配科创教学的二次改造需求。锅炉部分采用半包覆式结构，既还原了真实机车的锅炉外形，又减少了不必要的曲面结构，降低加工或者3D打印的难度，底盘采用分层设计，棕色承托层与灰色车架层之间预留了嵌合槽，装配时无需额外定位治具即可快速对齐。从安装边界来看，模型整体轮距控制在适配常规拼装玩具轨道的范围内，行走轮的轮缘高度符合通用玩具轨道的卡槽尺寸，既可以在平面上推行，也可以搭配标准轨道使用，整体宽度控制在单轨通行的安全边界内，不会出现轨间卡滞或者侧翻的问题。前端排障器做了圆弧过渡处理，没有尖锐棱角，作为教学或者玩具使用时能避免磕碰划伤，驾驶室侧面的圆形开孔既还原了真实机车的舷窗结构，也可作为穿线孔使用，方便后期加装声光模块时走线。各部件的壁厚都做了均匀化处理，避免3D打印或者切削加工时出现壁厚不均导致的变形问题，行走轮与轮轴之间采用间隙配合，无需额外安装轴承即可实现顺畅转动，适合低成本批量制作或者个人DIY加工。
