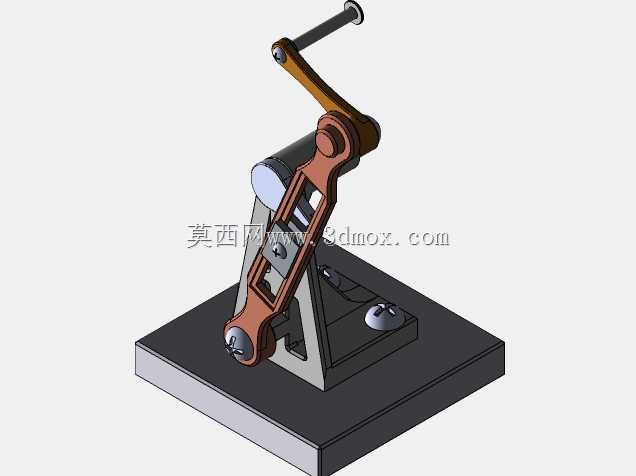

这套曲柄连杆类运动机构,常被用作机械原理教学演示载体、小型自动化设备的往复动作执行单元,也可嵌入到轻工生产线的间歇送料、工位摆动模组中,承担将连续回转运动转化为特定轨迹往复摆动的核心传动功能。从实际落地场景看,不少职业院校的机械实训课堂会用这类具象的机构模型,讲解曲柄摇杆的死点位置、传动角优化、运动轨迹校核等核心知识点,相比平面原理图,实体化的结构能让学习者快速理解杆件配合的实际约束关系;在小型非标设备设计中,这类结构也常被改造为物料推送、压头往复驱动的执行端,依托稳定的传动特性实现固定节拍的重复动作。

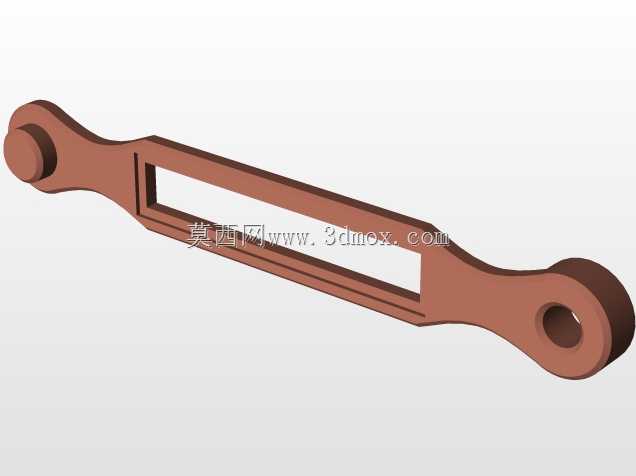

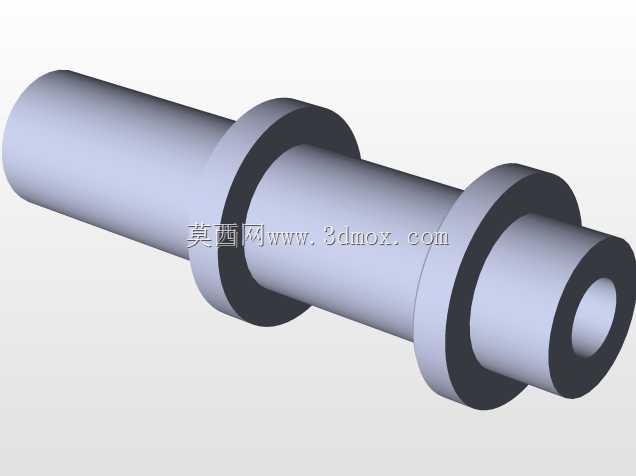

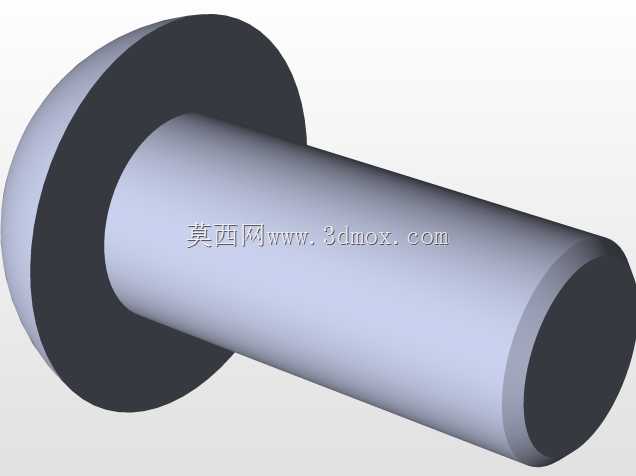

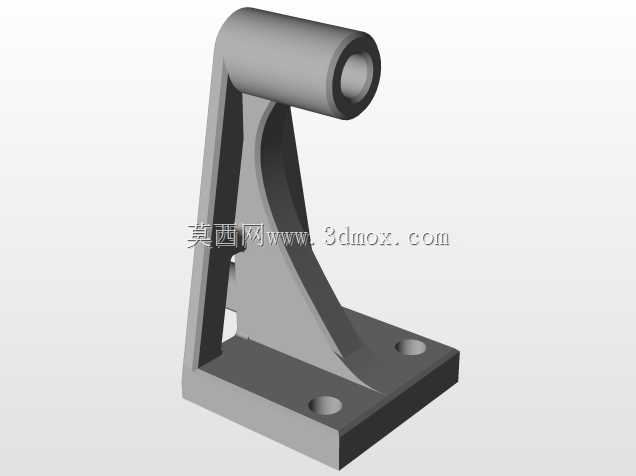

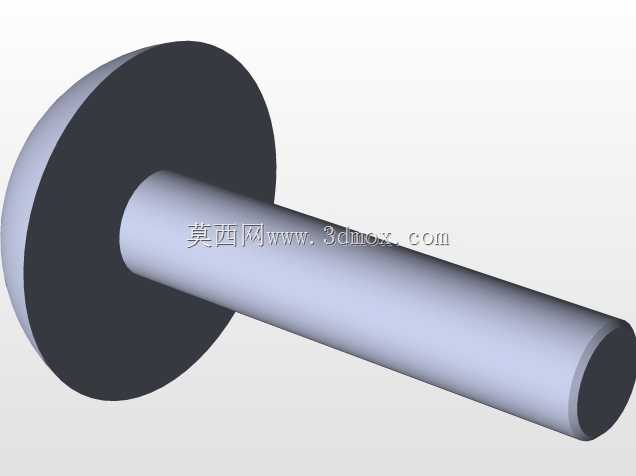

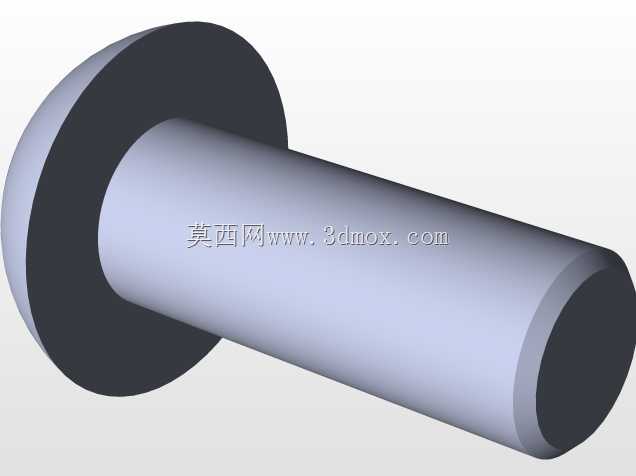

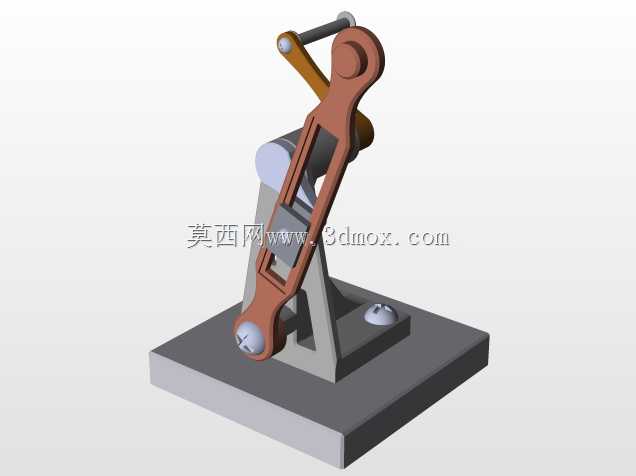

设计过程中,首先要明确输出端的摆动行程与摆角范围,反向推导曲柄的回转半径、连杆的有效长度以及机架铰接点的相对位置,所有铰接位置都预留了标准销轴的安装间隙,避免运动过程中出现卡滞或干涉。杆件部分做了镂空减重处理,在保证结构刚性的前提下降低运动惯量,减少回转过程中的惯性冲击,底座采用厚重的平板式结构,通过底部的安装孔可直接固定在工作台面或设备机架上,不需要额外做支撑加固,安装边界清晰,预留的紧固件安装位置适配常规的内六角螺栓规格,不需要定制特殊连接件。

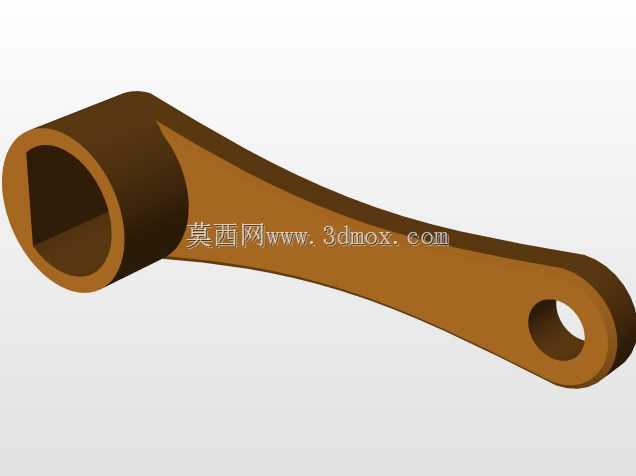

功能层面,手动驱动曲柄端的手柄即可带动整套连杆组件按照预设轨迹运动,所有铰接副都做了同轴度约束,运动过程中无多余窜动,传动过程流畅,可直观展示曲柄连杆机构的运动传递逻辑,也可通过加装驱动电机替换手动手柄,直接接入自动化设备的动力系统,适配不同的使用场景。结构上没有冗余的装饰性部件,所有构件都承担对应的传动或支撑功能,杆件之间的避让间隙经过反复校核,全程运动无干涉,铰接点的耐磨衬套预留了润滑脂加注空间,可满足长时间连续运转的耐磨需求,底座的支撑筋板做了三角形加强设计,即使在高频往复运动下也不会出现结构共振,保证运动精度稳定。
- 上一篇:六轮折臂式移动承载平台结构设计
- 下一篇:带径向安装孔的圆柱套筒类机械构件
- 全部评论(0)
- 模板大小: 8.76 MB
- 售价:5金币
- 下载次数: 60
- 系统要求: SOLIDWORKS,Other,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
