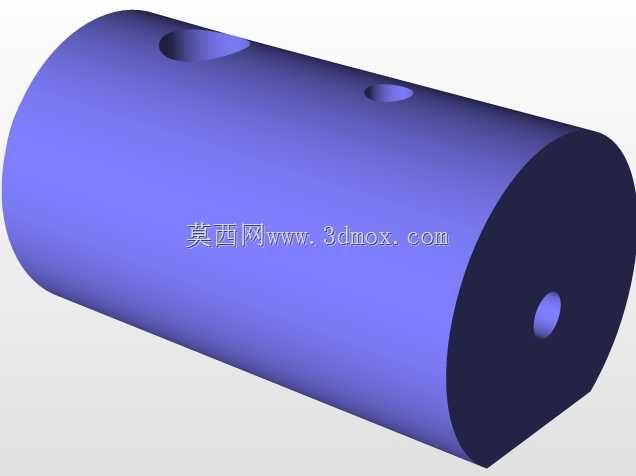

带径向安装孔的圆柱套筒类机械构件

这类带径向通孔的圆柱套筒构件，在轨道交通走行部、小型工业设备传动链路中都有较为广泛的应用场景，核心作用是作为轴系的中间连接载体，实现轴与外部连杆、定位件的刚性衔接，同时承担径向载荷的分散传递功能。从结构设计逻辑来看，主体采用等径圆柱筒体结构，相比实心轴类零件可有效降低自身重量，减少转动惯量对轴系动态响应的影响，筒壁上开设的不同孔径径向通孔，分别对应不同规格的连接销、锁紧螺钉安装需求，其中大孔径孔位用于穿装主连接销，实现套筒与主动轴的周向固定，传递额定扭矩，小孔径孔位则用于安装紧定螺钉，对穿装的销轴进行轴向锁止，防止设备运行过程中销轴受振动影响出现窜动脱出的问题。设计阶段需要重点关注孔位的轴线垂直度，所有径向孔的轴线必须与套筒主轴线保持空间垂直，且孔位的周向角度偏差需要控制在机械加工公差允许范围内，否则会导致连接销安装后出现别劲问题，加剧销轴与孔壁的磨损，缩短构件的实际使用寿命。从安装边界来看，套筒的外径尺寸需要匹配安装位的腔体内径，保证装配后套筒外圆与腔体壁之间留有合理的配合间隙，既不能间隙过大导致运行时出现晃动异响，也不能间隙过小造成装配困难、后期维护拆卸不便；套筒的轴向长度需要略短于安装腔体的轴向深度，避免端盖装配时出现顶死问题，同时要保证两端的径向孔在装配完成后能够完全露出，方便后续检修时拆装锁紧件。实际应用中，这类套筒构件常被用在火车制动系统的连杆传动环节，作为制动杠杆与转轴之间的连接衬套，将制动缸输出的推力均匀传递到闸瓦部位，也可配套在小型非标设备的传动机构中，作为多连杆交汇点的连接载体，承受交变的拉压与剪切载荷。建模过程中需要重点处理孔口的倒角特征，所有孔位的两端都需要加工出合理的装配倒角，去除加工毛刺的同时，方便销轴与螺钉的导入装配，筒体内壁与外圆的同轴度公差需要根据载荷等级合理设定，高速运转场景下需要适当提高同轴度精度要求，降低转动过程中的偏心振动，低速重载场景下则可以在保证装配精度的前提下适当放宽公差要求，降低加工制造成本。
