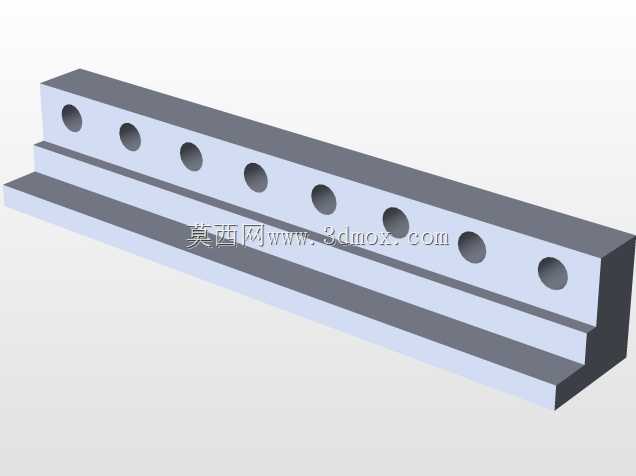

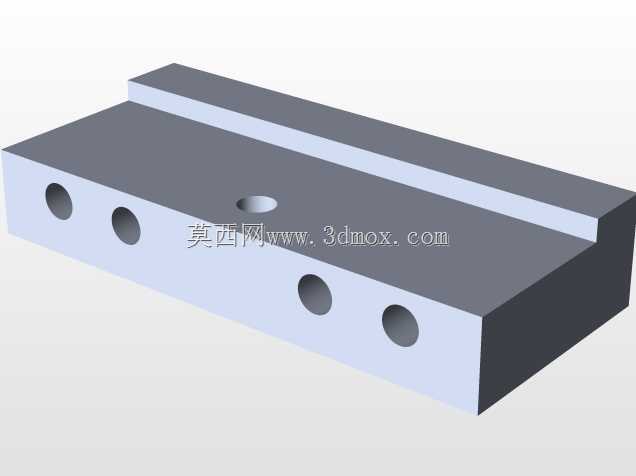

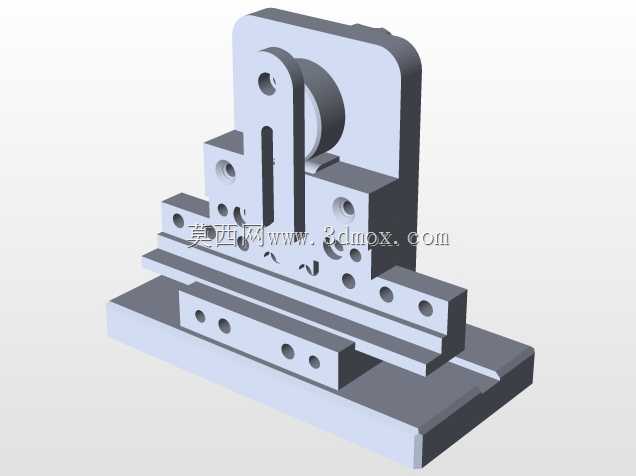

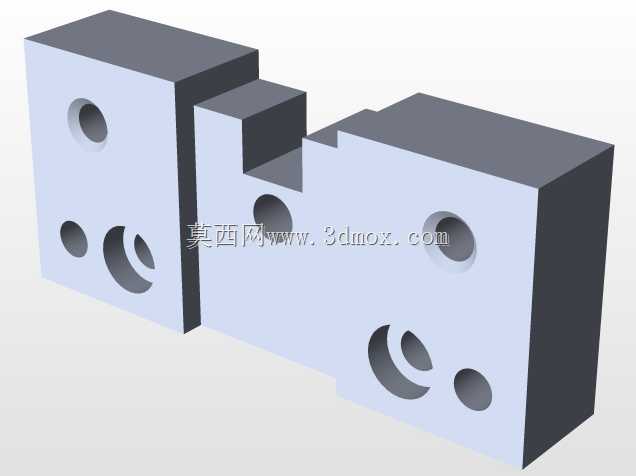

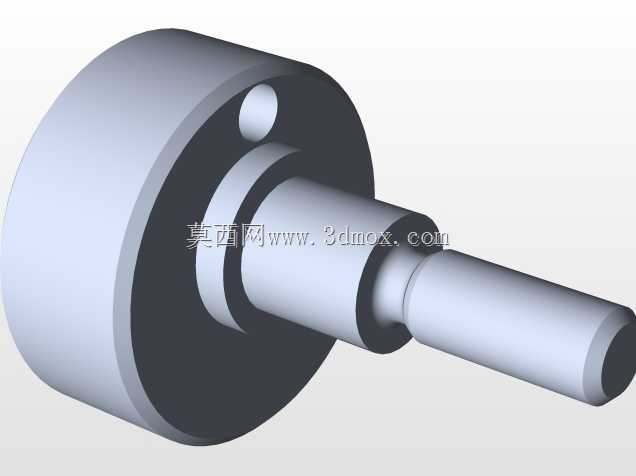

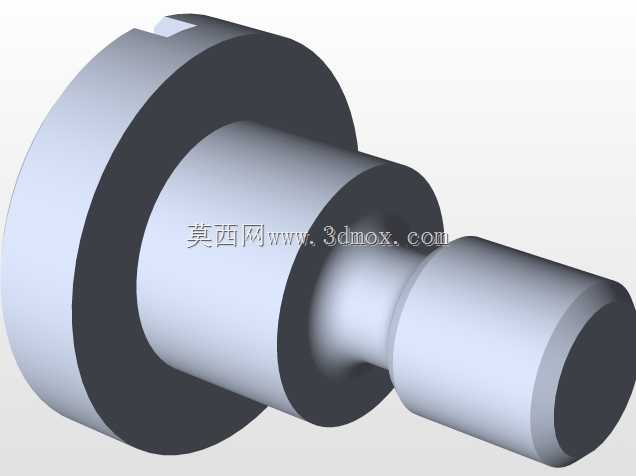

长条形带定位槽平板类机械安装基座

这类带纵向通槽的平板基座，在生产线工装、检测治具台架、小型设备安装工位中应用十分广泛，区别于标准铸铁平台，该构件的结构更偏向轻量化定制安装场景，不需要承载大吨位冲压、锻压类载荷，更多承担小型功能模组的定位支撑作用。从结构设计来看，主体采用等厚矩形板作为基础承载面，板体上沿长度方向开设的两条平行通槽，核心作用是适配不同安装孔距的功能组件，安装时不需要在基座上重新钻孔攻丝，只需要通过T型螺栓或者方螺母嵌入槽内，就能沿槽长方向灵活调整安装位置，适配不同规格的模组固定需求。板体中部设置的小型凹坑定位点，是为了给安装组件提供初始定位基准，装配时可以先将组件的定位凸点卡入该凹坑完成初定位，再锁紧槽内螺栓，能大幅减少装配时的尺寸调整时间，降低对位偏差。设计时板体的侧边做了小尺寸倒角处理，一方面是去除机加工后的锐边毛刺，避免装配调试人员被划伤，另一方面也能减少板体与相邻构件安装时的干涉，尤其是在紧凑安装空间内，微小的倒角就能避免边角卡滞的问题。从安装边界来看，该基座的底面为全平面设计，安装时可以直接贴合在设备框架的安装梁或者工作台面上，不需要额外加工避让结构，底面的平面度公差控制在合理范围内，能保证安装后上部组件的水平度，避免因基座倾斜导致模组运行卡滞。槽的宽度与深度尺寸经过匹配设计，既保证嵌入的螺母有足够的锁紧受力面，不会在螺栓锁紧时发生滑转，也不会因为槽体过深削弱板体整体的结构强度，在常规的气动组件、小型检测传感器、直线导轨副的安装场景下，板体的刚性完全能满足使用需求，不会因为受力产生明显的形变影响安装精度。这类构件的建模过程中，需要重点关注槽体的平行度公差，以及定位凹坑与槽体的位置度关系，如果槽体平行度偏差过大，会导致安装在槽上的组件运行方向与设计方向出现偏角，影响设备运行精度；定位凹坑的位置如果偏差过大，会导致初定位失效，反而增加装配调整的工作量。同时板体的壁厚设计也需要结合实际承载需求调整，在承载较轻的检测治具场景下可以适当减小壁厚降低整体重量，在承载小型执行模组的场景下可以适当增加壁厚提升刚性，该结构的通用性较强，只需要调整长度、宽度、槽距等参数，就能适配不同的安装场景需求。
