立式偏心凸轮往复运动执行机构

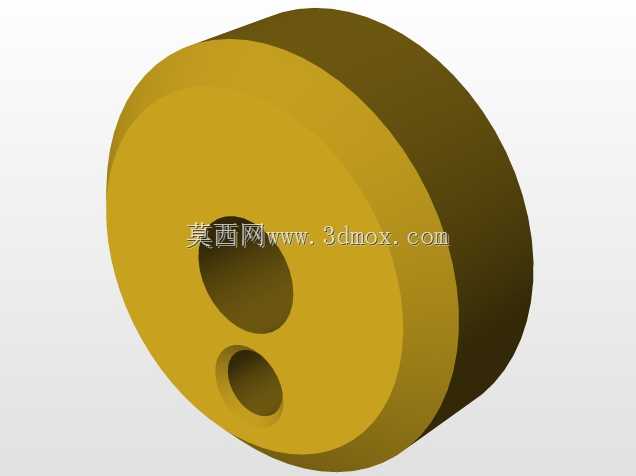

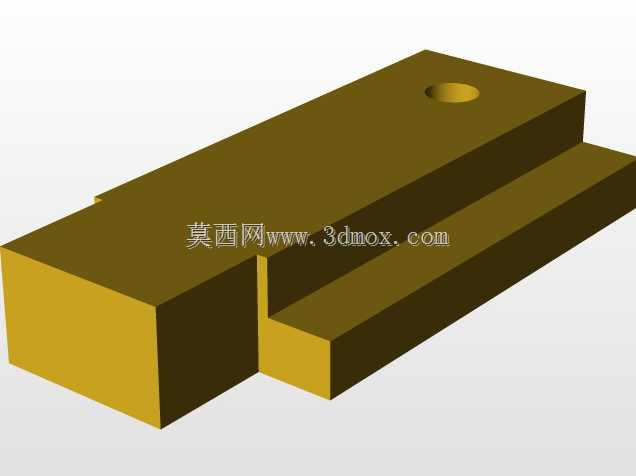

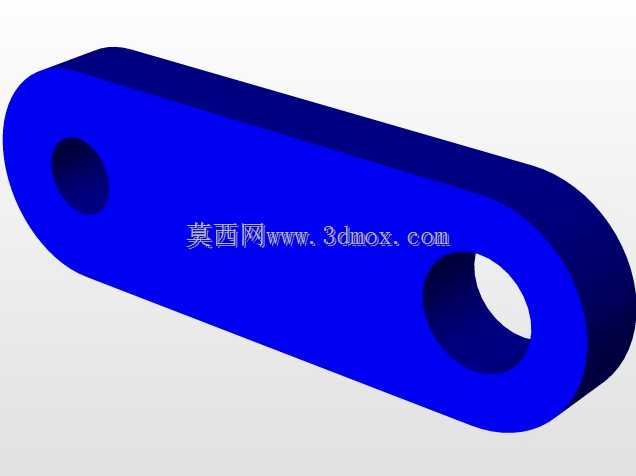

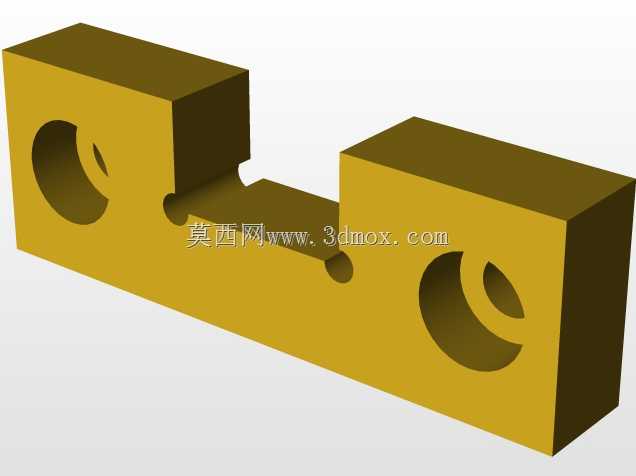

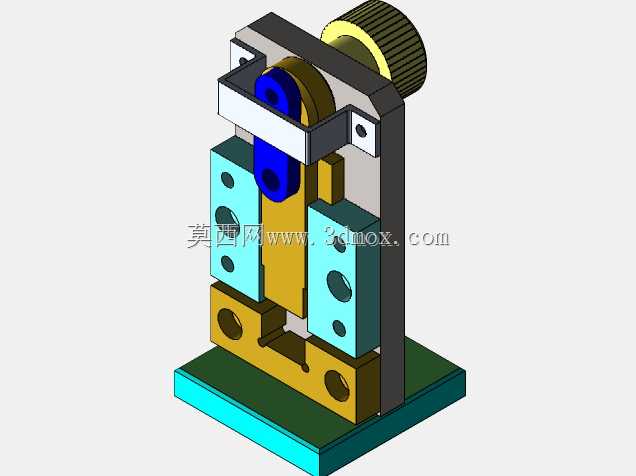

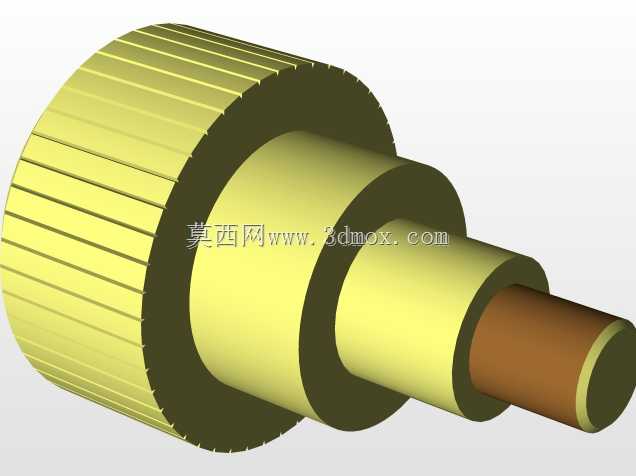

该偏心传动机构核心依托偏心凸轮的旋转动作，将顶部手轮输入的回转运动，转换为中间从动件的竖直方向往复直线输出，可直接集成在小型自动化装配工位、轻工物料推送单元、试验台加载模块中作为末端执行驱动单元使用，也可作为机械原理教学演示的实体教具，直观展示偏心传动的运动特性。从结构布局来看，整体采用立式框架式安装设计，底部为带安装孔的矩形基座，基座上预留的四个沉头安装孔可直接通过螺栓固定在设备安装台面或型材框架上，安装边界清晰，基座上方的立式支撑板作为整个机构的承载主体，两侧对称布置的导向块通过内六角螺栓紧固在支撑板上，导向块内开有与从动件配合的滑动导向面，可限制从动件的横向窜动，保证往复运动的直线度，降低运动过程中的卡滞风险。顶部的偏心轮通过转轴安装在支撑板上部的轴承位内，转轴一端延伸出支撑板外侧，与滚花手轮过盈配合，手动转动手轮即可带动偏心轮同步旋转，偏心轮的偏心轴段嵌入从动件上部的开口槽内，旋转过程中偏心距的变化会推动从动件沿导向块做上下往复运动，从动件下部可根据实际使用需求加装推头、压头、夹具等不同功能的执行端，适配不同的作业场景。设计过程中针对运动间隙做了适配优化，导向块与从动件的配合面预留了合理的滑动间隙，既不会因间隙过大导致运动晃动，也不会因间隙过小出现运动卡涩，偏心轮与从动件槽的接触位置做了圆弧过渡处理，可降低接触应力，减少长期运行的磨损量。整个机构的传动路径短，没有冗余的传动零件，动力传递效率高，手动驱动即可获得稳定的往复输出，不需要额外配置动力源，适合无气源、无电源的简易作业场景，也可将手轮替换为带轮、链轮等传动件，对接电机实现自动化驱动。各零件均采用规则的机加工结构，没有复杂的曲面造型，加工难度低，普通铣削、钻削设备即可完成全部零件的加工，装配时仅需通过螺栓紧固各组件，不需要复杂的工装辅助，后期维护时仅需定期在导向面、偏心轮接触位置涂抹润滑脂即可保证运行顺畅，维护成本极低。机构整体外廓尺寸紧凑，竖直方向的总高度适配多数小型设备的安装空间，横向宽度不会占用过多台面位置，可根据实际输出行程需求调整偏心轮的偏心距，获得不同的往复运动行程，适配不同的作业行程要求。
