简易SCARA平面关节钻孔作业设备结构

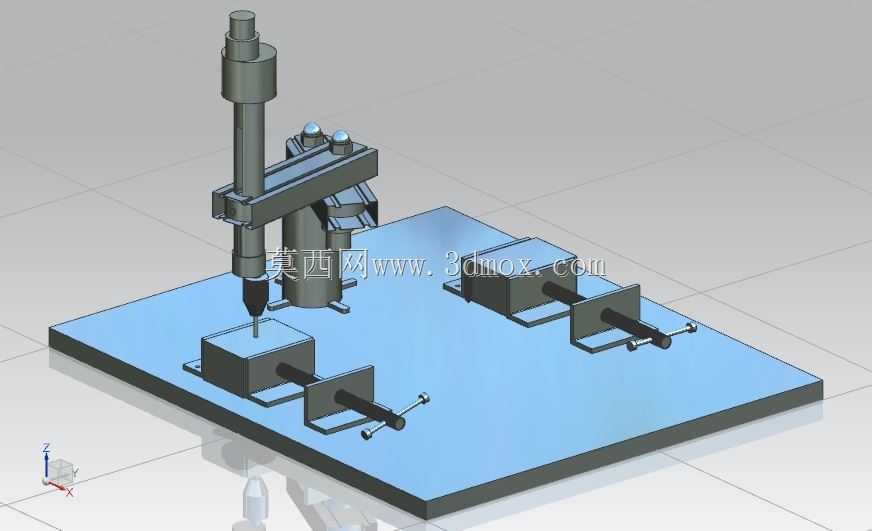

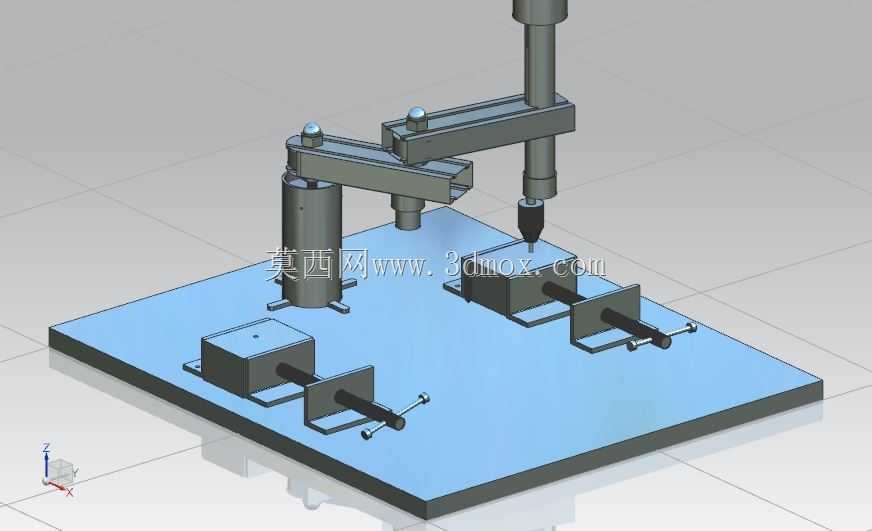

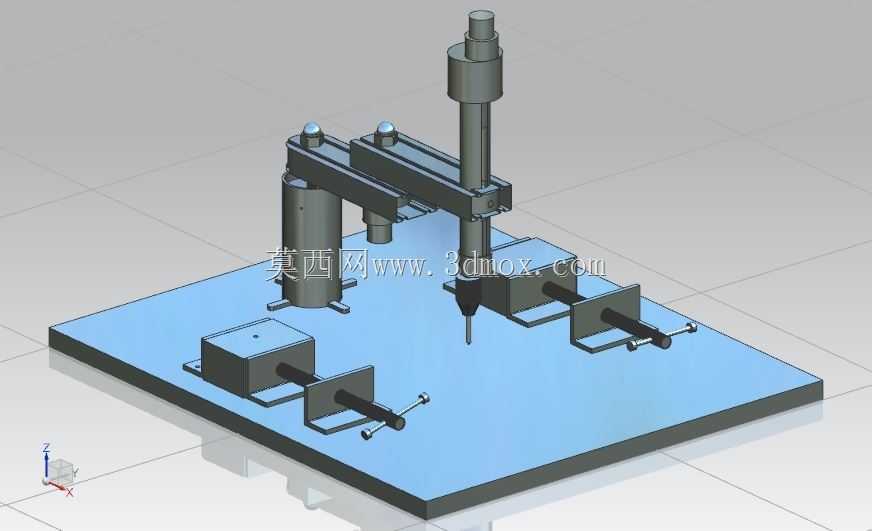

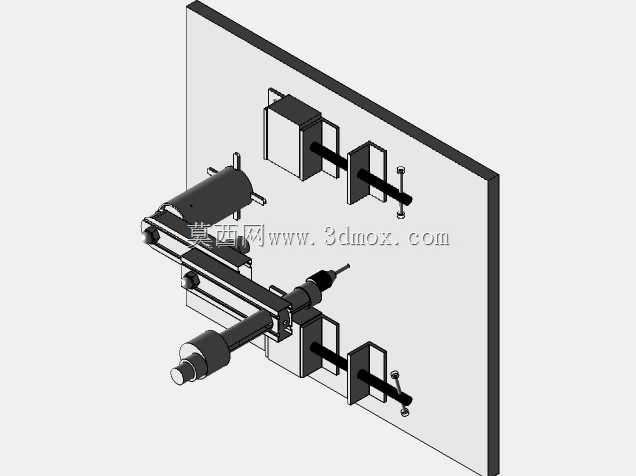

这套SCARA构型的钻孔作业设备，主要面向小尺寸工件的平面点位钻孔工序，常见于3C电子小五金件、小型塑胶结构件的批量钻孔加工场景，适配产线旁的单工位离线加工单元，也可嵌入小型自动化流水线作为钻孔工位使用。设备整体采用平面关节式布局，大臂小臂均在水平面内完成回转动作，末端搭载钻孔主轴单元，可在作业平面范围内实现任意点位的快速定位，相比直角坐标式钻孔设备，其运动惯量更小，点位移动速度更快，同时占用的安装台面空间更紧凑。底座采用整块平板式安装结构，所有运动组件、工件装夹单元均集成在同一块安装底板上，安装时只需将底板固定在水平工作台面即可完成整机定位，无需额外搭建机架或调整各组件的相对位置，大幅降低现场安装调试的工作量。工件装夹部分采用两组对称布置的螺旋压紧式夹具，可适配矩形、方形类小型工件的快速装夹，夹具的滑座可沿底板上的安装槽调整位置，兼容一定尺寸范围内不同规格工件的装夹需求，无需更换夹具即可完成多品种小批量工件的钻孔作业切换。设计过程中优先考虑了运动组件的刚性平衡，大臂与立柱的连接位置采用交叉滚子轴承作为回转支撑，抵消钻孔作业时产生的径向切削力，避免关节处出现形变影响钻孔精度；小臂末端的主轴安装座预留了进给行程空间，主轴可沿垂直方向完成进给动作，进给行程覆盖常规小直径钻孔的深度需求，无需额外加装Z轴滑台即可完成钻孔进给动作。设备的运动边界控制在底板覆盖的矩形区域内，大臂回转角度、小臂回转角度均设置了机械硬限位，避免运动过程中组件超出安装范围与周边设备发生干涉，安装时只需预留底板周边100mm的安全间隙即可满足运动空间需求，无需额外规划更大的安全防护区域。主轴单元采用模块化安装设计，可根据钻孔材质更换不同功率的电主轴，适配金属、塑胶、复合材料等不同材质工件的钻孔加工需求，更换主轴时只需松开安装座的锁紧螺栓即可完成拆装，无需拆解其他运动组件。关节处的走线采用内部穿线方式，所有动力线、信号线均从手臂内部空腔穿过，避免运动过程中线缆拖拽、剐蹭影响设备运行稳定性，同时减少外部走线积尘的问题，适配车间多尘的加工环境。
