带钻孔功能的拾取放置小型作业单元

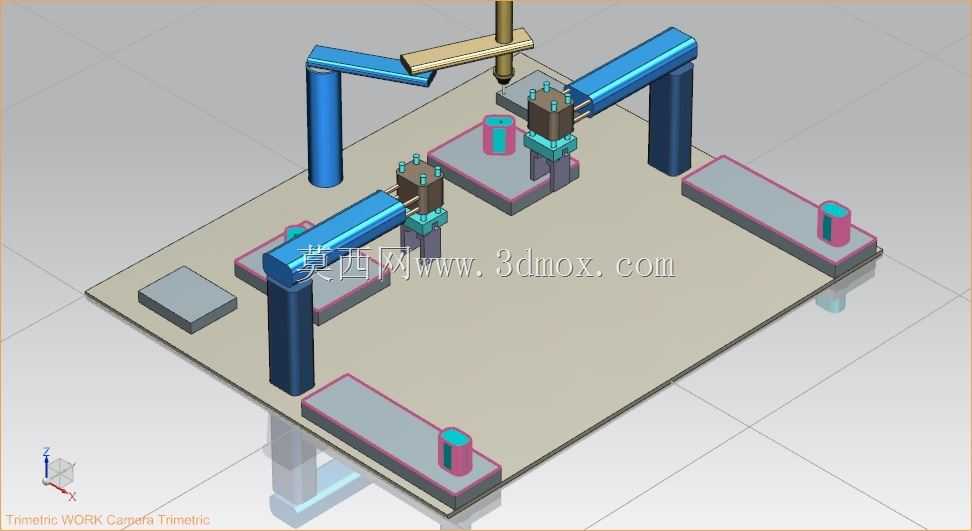

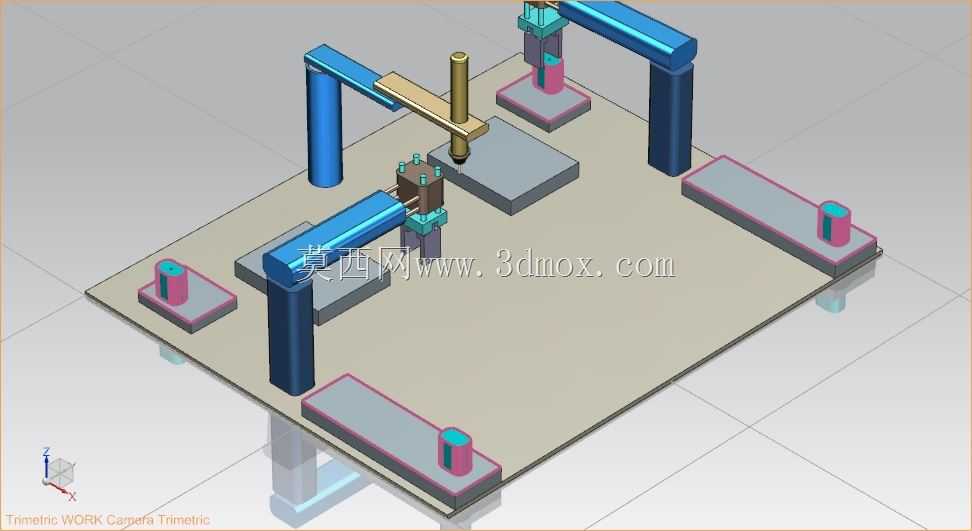

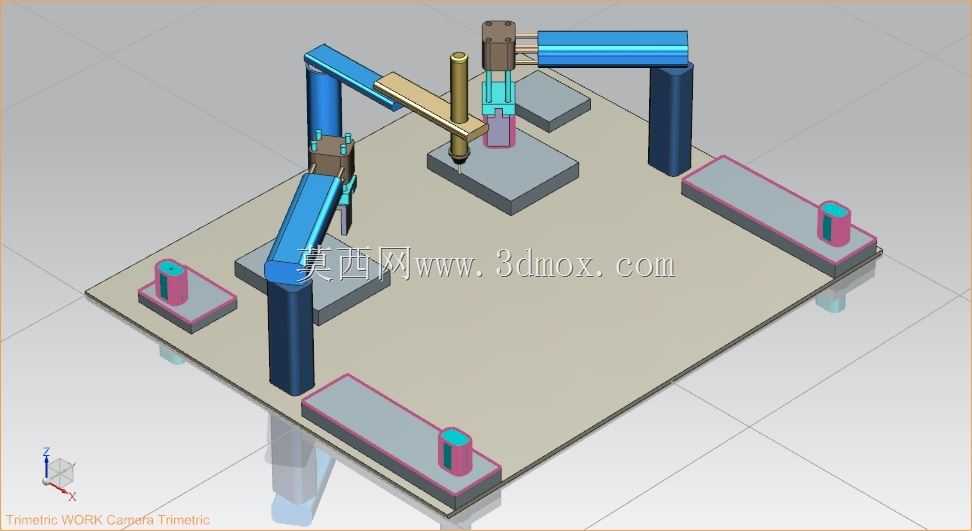

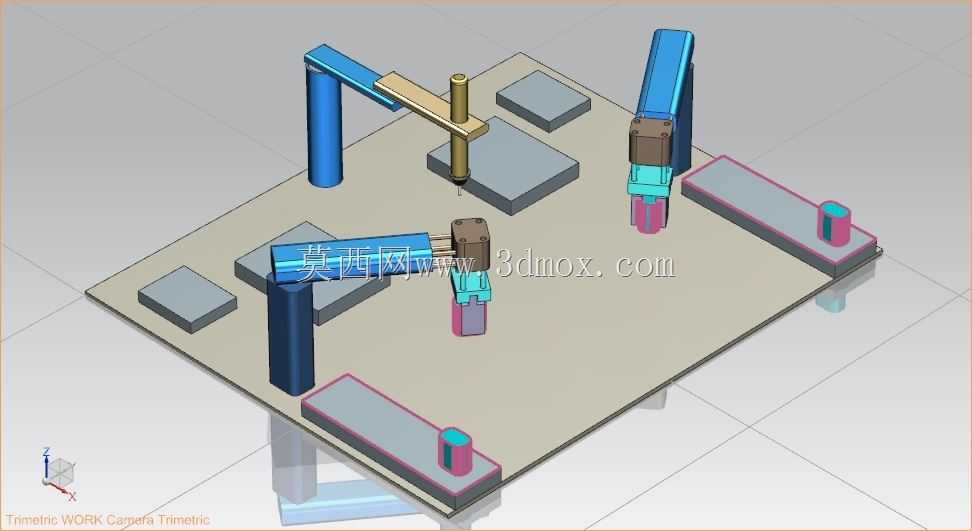

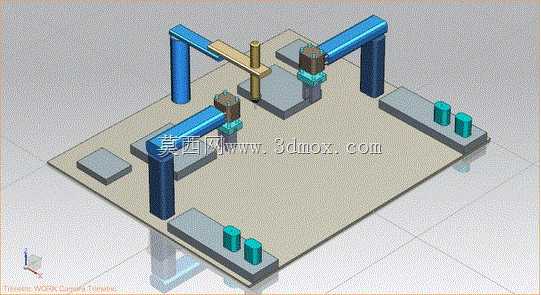

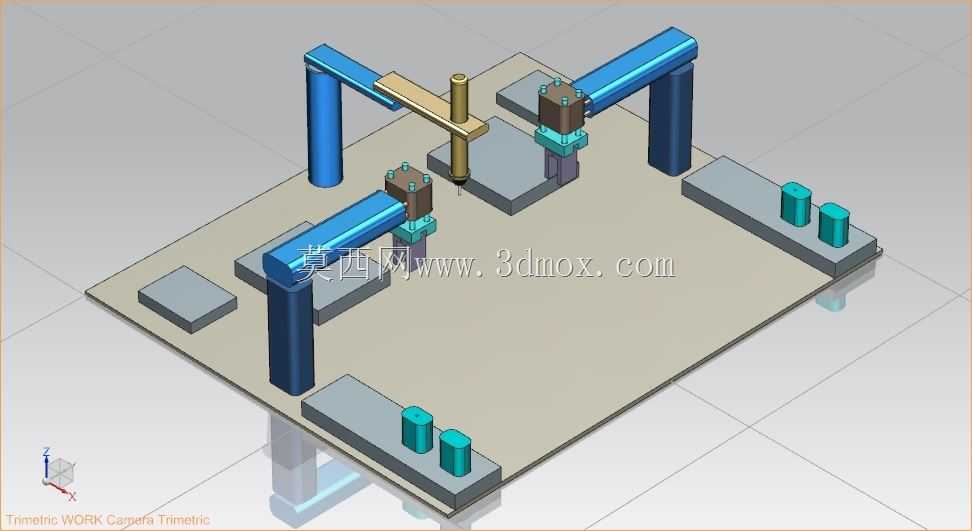

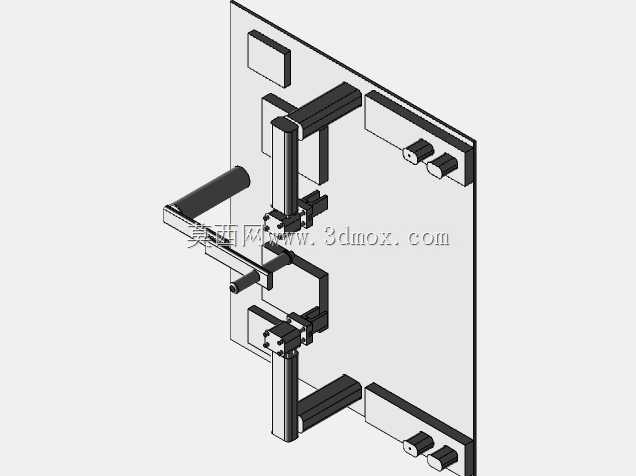

这套作业单元主要面向小尺寸五金件、塑胶结构件的轻量加工与转运场景，常见于3C电子配件、小型家电结构件的产线前段工序，可替代人工完成重复度高的取放、钻孔作业，适配节拍在8-12秒每工位的中小型生产线。从布局来看，单元采用方形底板作为安装基准，所有执行机构、工位载台均直接固定在底板上，安装时只需保证底板水平度在0.2mm/m以内，预留周边300mm的维护操作空间即可完成整单元落地，无需额外搭建大型机架，适配现有产线的嵌入式改造需求。单元共配置三组执行立柱，其中两组搭载带钻孔主轴的执行头，一组搭载纯拾取放置的执行臂，立柱采用立式支撑加横向悬臂的结构，悬臂行程覆盖底板上所有工位载台，可根据工件尺寸调整悬臂伸出长度，横向移动采用直线导轨导向，重复定位精度可控制在0.05mm以内，满足小型工件钻孔的位置度要求。底板上共设置六处工位定位台，其中三处为工件放置载台，三处为待加工/待转运工件缓存位，载台表面设计有定位销孔，可根据不同工件的外形快速更换定位治具，无需改动主体安装结构。钻孔执行头集成了主轴进给与下压结构，钻孔行程可根据工件厚度在0-20mm范围内调节，进给速度适配铝件、ABS等常见轻加工材质的切削参数，避免进给过快导致的钻头崩断或工件压损。拾取执行端采用真空吸附加柔性夹头的组合设计，针对平面类工件用真空吸嘴取放，针对带异形结构的工件可切换夹头夹持，夹持力可通过进气压力调节，避免夹伤工件表面。设计阶段优先考虑了机构的干涉问题，所有悬臂的运动路径均做了轨迹仿真，三组执行机构的动作时序可错开，不会在运动过程中发生碰撞，同时在底板边角设置了气源与电控接口的安装位，所有走线走管均沿底板侧边的线槽布置，避免管线外露影响机构运动。这套单元的整体占地尺寸控制在1200mm*1000mm以内，可直接放置在标准工作台上使用，也可通过底部脚轮调整位置，适配多品种小批量的柔性生产需求，当加工工件类型更换时，只需更换对应载台治具、调整执行头的行程参数即可快速换型，换型时间可控制在15分钟以内，大幅降低小批量生产的换型成本。
