多连杆式拾取放置作业机械臂结构

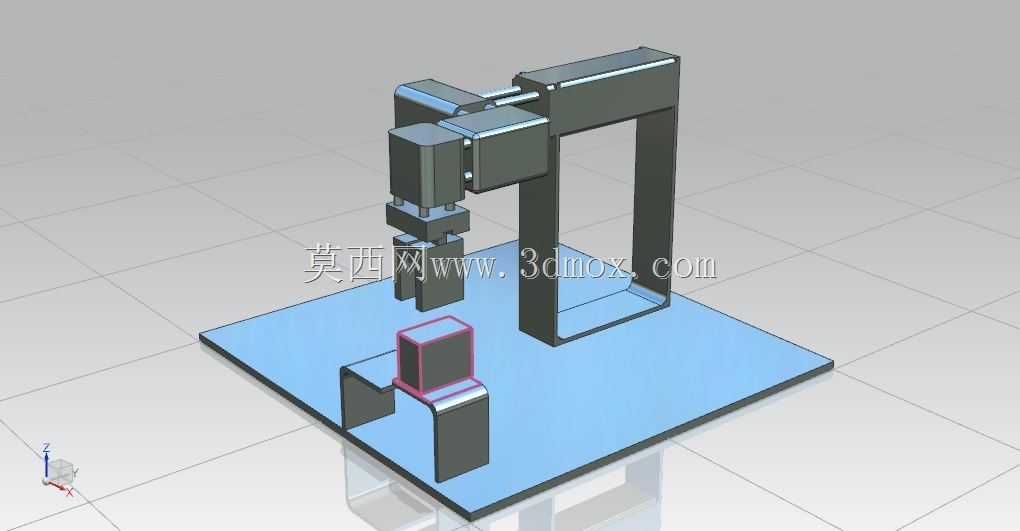

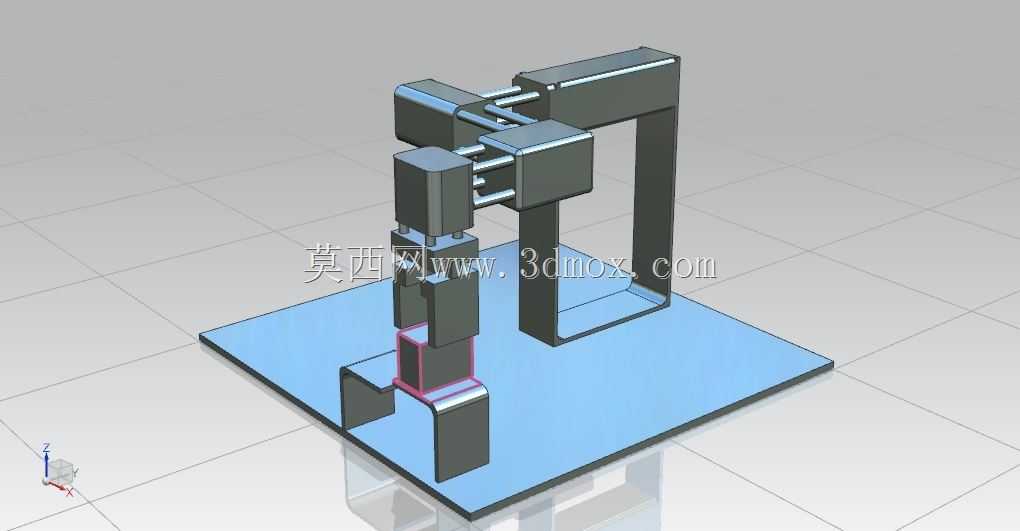

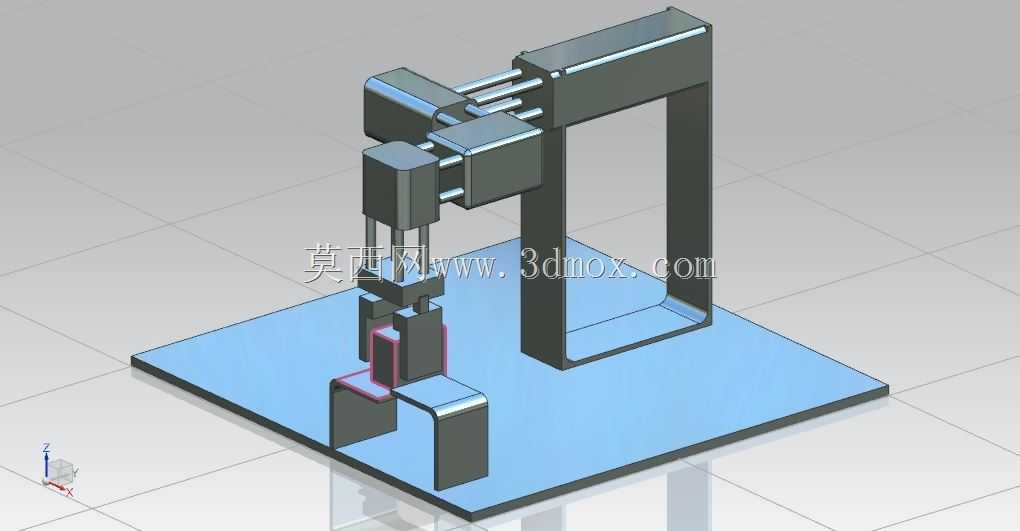

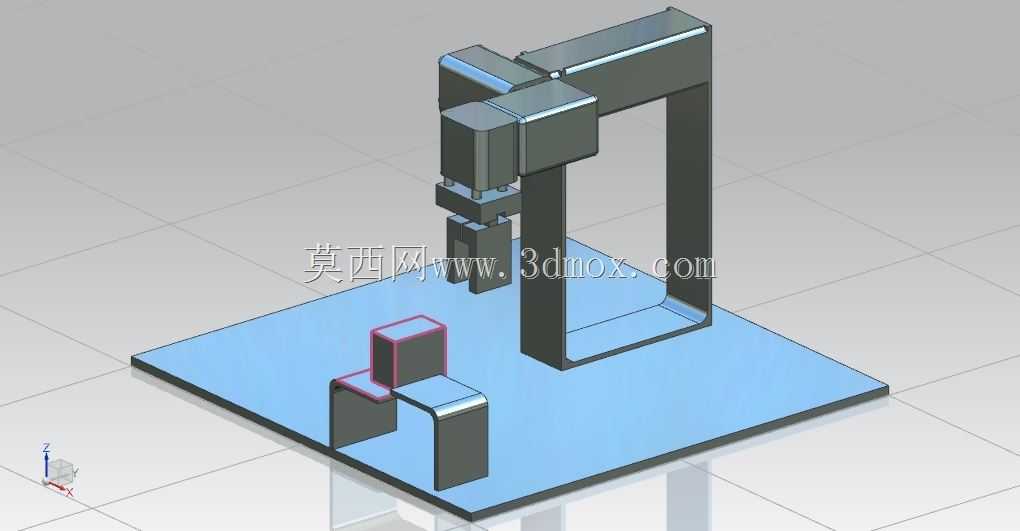

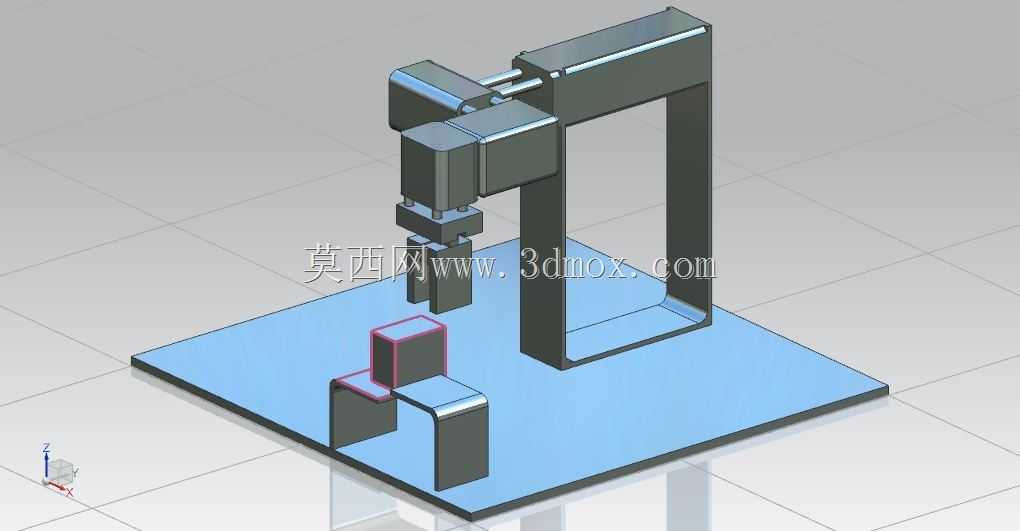

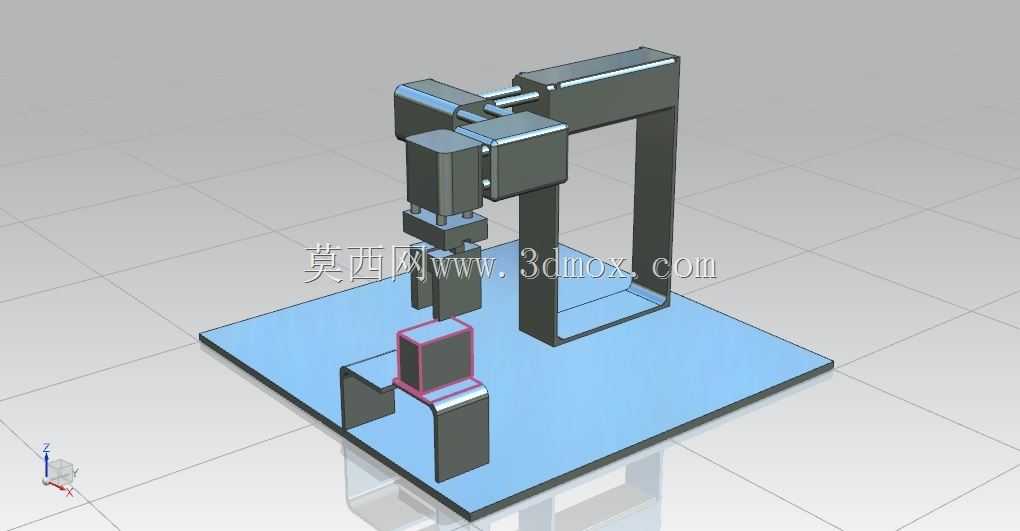

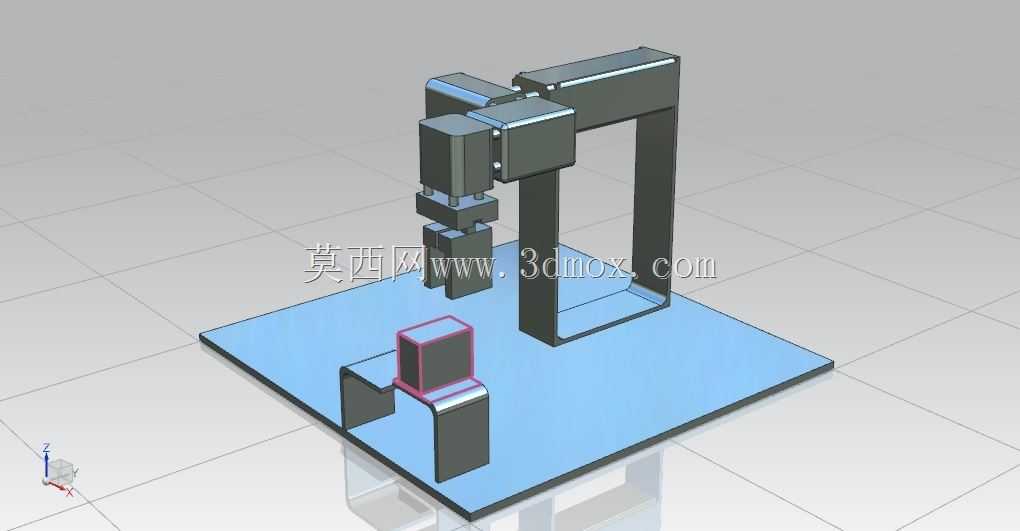

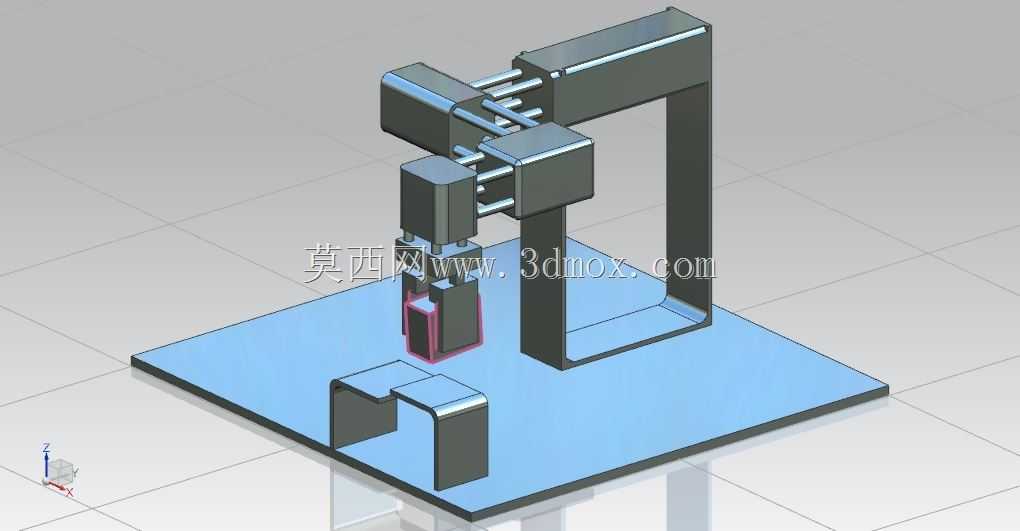

在3C电子小件装配、精密五金件上下料、轻工产品包装分拣这类需要高频重复取放动作的工位上，这类多连杆拾取放置设备是替代人工完成重复性作业的核心执行单元，相比六轴通用工业机器人，它的运动路径更固定，针对单一场景的作业节拍更快，调试与维护门槛更低，适合产线上固定点位的物料转移作业。从结构设计逻辑来看，这套设备采用龙门式框架作为承载主体，竖直方向布置可升降的拾取执行端，水平方向通过两组正交布置的直线运动模组实现X、Y轴的点位移动，所有运动副均采用刚性连杆连接，没有冗余的自由度，运动过程中传动间隙小，重复定位精度可以满足毫米级的小件取放需求，执行端预留了标准的执行器安装接口，可以根据拾取物料的材质、重量更换真空吸盘、气动夹爪或者电磁吸头，适配不同类型的工件。安装边界上，设备底部的安装平板为整体式机加工平台，平面度公差控制在0.1mm以内，平台上预留了成组的安装螺纹孔，既可以直接固定在生产线的工位机架上，也可以搭配独立的机脚放置在地面作为独立作业单元，整体外轮廓的长宽尺寸适配常规的单人作业工位宽度，不会占用过多产线空间，竖直方向的运动行程覆盖常规小件物料的堆叠高度范围，不需要额外加高机架就能满足0到300mm高度差范围内的取放作业。设计过程中优先考虑了运动部件的惯量匹配，所有运动轴的驱动部件都布置在龙门框架的固定侧，运动部分的负载重量经过配重平衡，高速往复运动时不会产生明显的振动，设备的走线全部采用内置拖链布置，外部没有裸露的线缆，避免长期作业过程中线缆剐蹭工件或者被运动部件拉扯损坏，执行端的运动路径做了硬限位保护，防止误操作时运动超程碰撞设备本体或者周边工位的工装。这类设备的实际用途集中在产线上两个固定点位之间的物料转移，比如将加工完成的工件从机床工作台取放到输送线上，或者将待装配的零件从料盘取放到装配夹具上，作业过程中不需要复杂的路径规划，只需要设定好取料点、放料点的坐标以及升降高度，就能连续稳定完成作业，相比人工操作，它的作业一致性更好，不会因为疲劳出现取放位置偏差，也能适应长时间连续运转的产线节拍要求。
