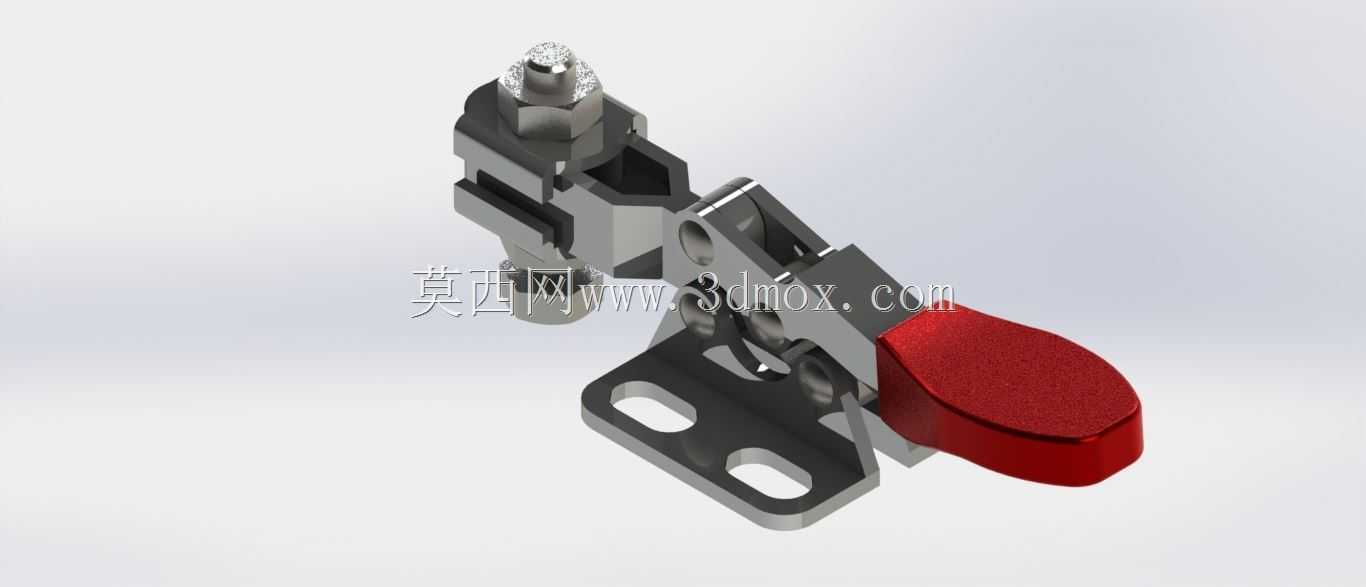

卧式手动快速压紧夹钳结构设计

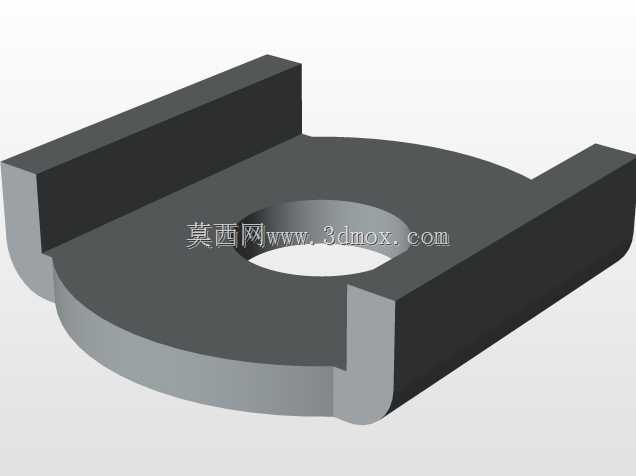

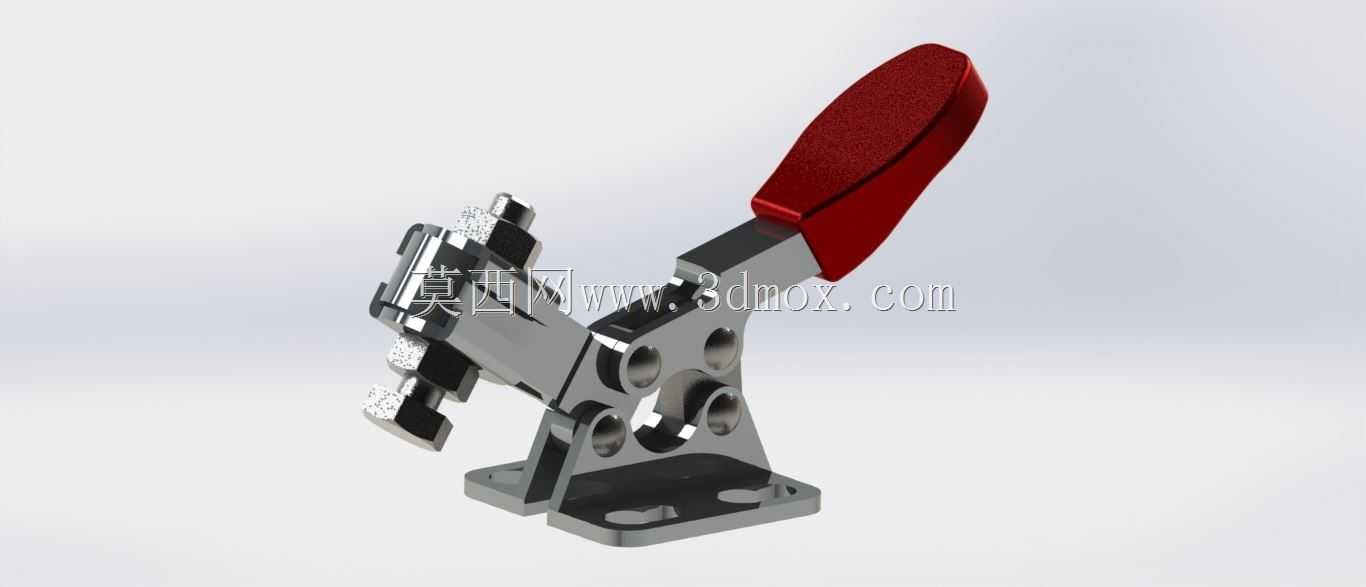

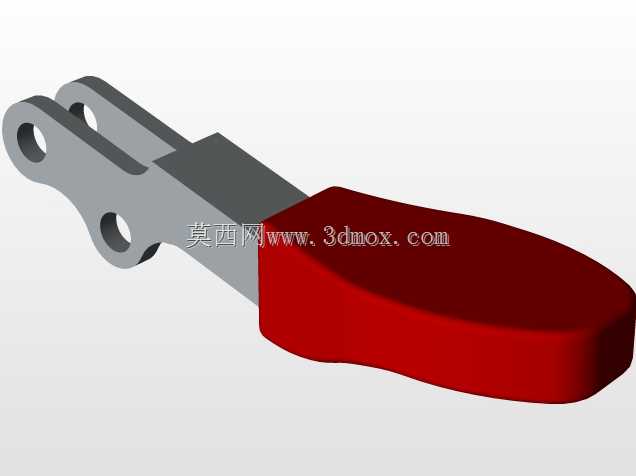

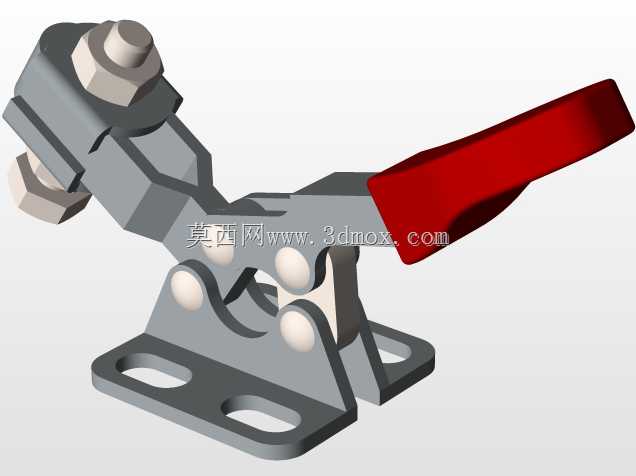

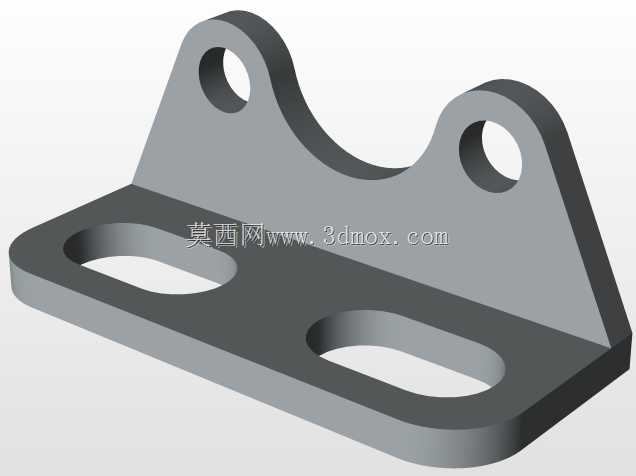

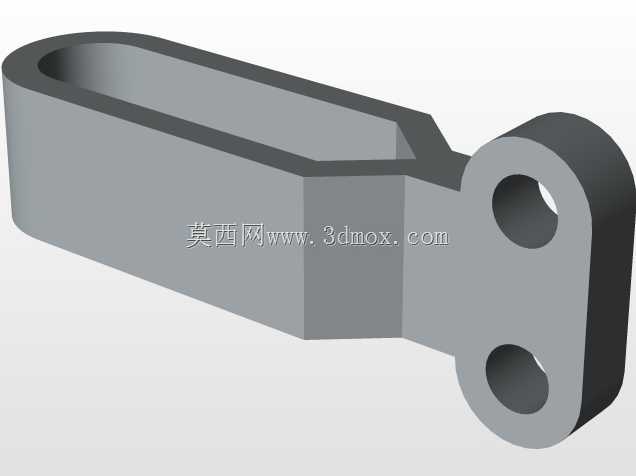

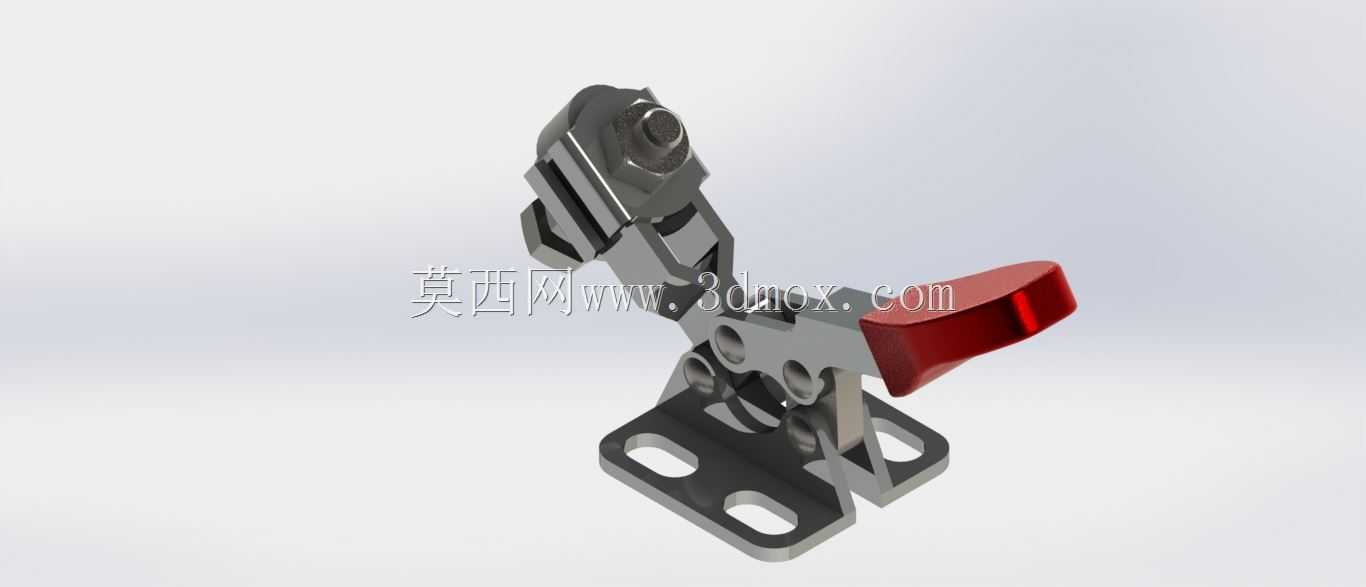

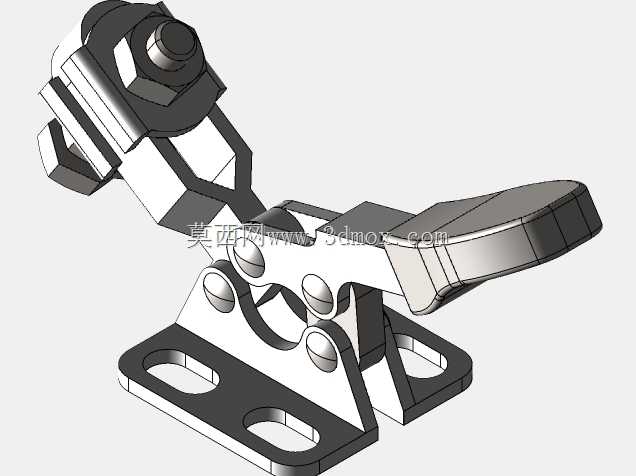

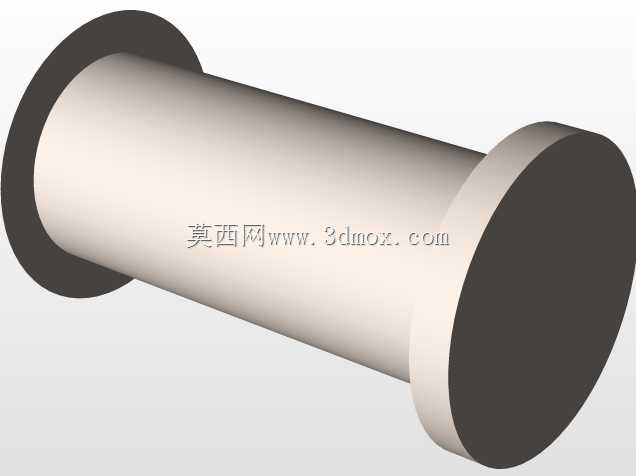

这款手动压紧夹钳是工装治具领域应用极广的标准压紧元件，在小型工件焊接工装、电子产品装配夹具、木工加工定位工位、塑胶件飞边处理工装中都能见到它的身影，核心作用是在工序加工过程中对工件施加稳定的垂直压紧力，避免工件受切削力、装配外力作用出现位移，保证加工或装配的尺寸精度。从结构设计逻辑来看，它采用了经典的肘节死点锁紧原理，当操作手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时哪怕手柄受到一定的反向外力，夹钳也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要持续施加外力维持，操作工人只需要单次扳动手柄就能完成锁紧或解锁动作，单工位操作耗时不到一秒，相比传统的螺栓压紧、螺旋压板结构，装夹效率能提升数倍，非常适合高频次重复装夹的流水线作业场景。夹钳的整体结构做了受力优化，底座采用带安装孔的平板式设计，两个长圆形安装孔可以适配一定范围内的安装位置偏差，安装时可以通过螺栓直接固定在工装基板或者工作台面上，不需要额外做复杂的安装适配结构；压紧臂部分做了镂空减重设计，在保证整体结构刚性的前提下降低了夹钳自重，同时镂空结构也能减少加工过程中切削、焊渣的堆积，避免碎屑卡入连杆铰接位置影响动作顺畅度。铰接位置的销轴都做了耐磨处理，长期反复扳动也不会出现明显的铰接间隙，能长期保持压紧位置的重复精度，压紧头采用可调式结构，可以根据被压紧工件的高度差调整压紧行程，适配不同厚度的工件装夹需求，压紧头的接触端面做了防滑处理，压紧时不会划伤工件表面，也能避免工件受侧向力时出现滑移。从安装边界来看，这款夹钳属于卧式安装型号，锁紧状态下手柄处于水平低位，不会占用过多的垂直方向操作空间，在工装排布时可以缩小相邻工位的间距，提升工装台的空间利用率；夹钳的张开角度足够大，解锁状态下压臂会抬升到足够高度，不会阻碍工件的上下料操作，哪怕是带一定高度的异形工件，上下料过程也不会和夹钳结构发生干涉。在实际选型应用中，这类夹钳常和定位销、支撑块配合使用，组成完整的工件定位夹紧系统，在汽车零部件焊接工位、3C产品装配线、五金件机加工装夹场景中，它的可靠性已经过长期的产线验证，不需要额外搭配气动或者液压动力源，纯手动操作的特性也让它的部署成本极低，不需要布设气路油路，在小型加工门店、临时工装搭建场景中也能快速投入使用。
