重载链传动物料输送线体结构设计

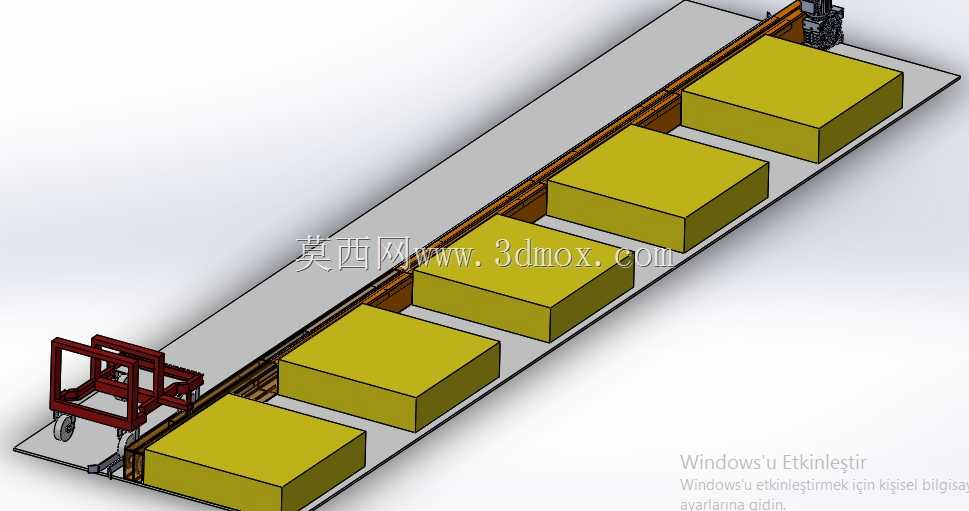

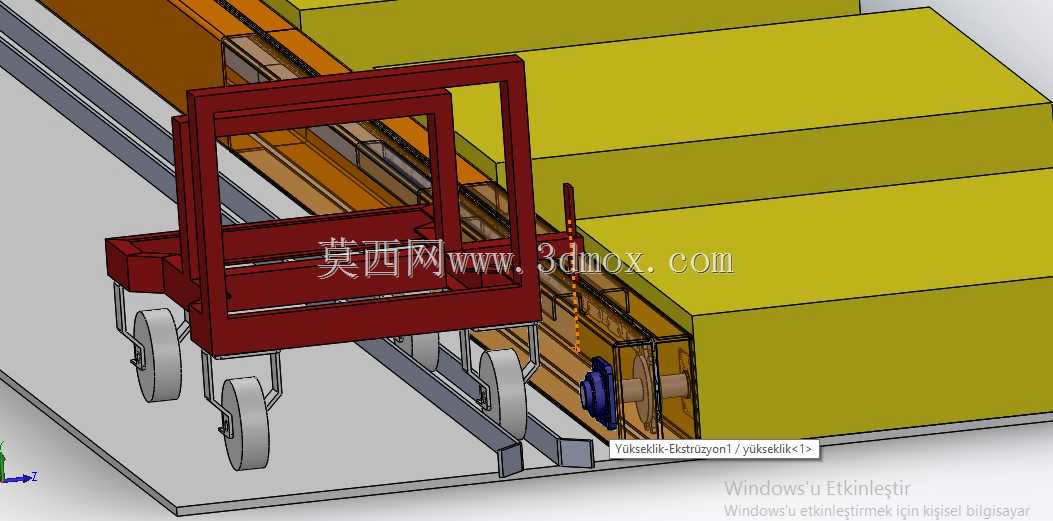

在离散制造的车间物流环节，这类链传动输送结构常被布置在机加工段的工序衔接位、成品包装线的上游上料段，或是仓储区域的整托物料转运通道上，和皮带输送相比，它的承载冗余量更大，面对带一定重量的箱装、块装规整物料时，不会出现皮带打滑、长期运行后带面蠕变伸长的问题，能适配车间里多班次连续运转的工况需求。从结构布局来看，整条线体采用单侧动力端布置的方案，驱动单元设置在线体的末端位置，通过链轮啮合带动双排输送链条做闭环回转，链条上方搭载的承载托板直接和链节做刚性连接，每块托板的间距根据常规输送物料的外形尺寸做了匹配预留，避免物料在输送过程中出现相邻工位干涉、滑落的问题。线体的主体框架采用标准矩形管焊接成型，框架内侧设置了链条导向滑槽，滑槽采用耐磨尼龙材质镶嵌，既可以降低链条高速运行时的金属摩擦噪音，也能避免链条长期运行后出现侧向偏移、跳齿的故障，导向槽的安装位置经过公差校核，和两侧链轮的中心距保持同轴度匹配，减少链条运行过程中的附加载荷。线体的进料端配套设置了带脚轮的辅助上料工位架，这个工位架的高度和线体承载面保持齐平，架体底部采用万向带刹脚轮，可根据实际生产的上料位置做灵活调整，工位架上设置了导向挡边，能让物料在上料时精准对齐线体的承载托板，不需要人工反复调整物料位置，降低上料环节的人工操作强度。从安装边界来看，线体的整体宽度预留了两侧的维护空间，框架底部设置了可调支撑脚，可根据车间地面的实际平整度做高度微调，保证整条线体的水平度误差控制在允许范围内，避免因为地面倾斜导致物料在输送过程中出现单侧偏移、卡滞的问题。线体的驱动端链轮采用张紧结构设计，张紧调节的行程预留了足够的链条磨损伸长补偿量，日常维护时不需要拆解线体主体结构，只需要调整张紧螺栓就能完成链条松紧度的校准，大幅降低后期运维的工作量。在功能设计上，这类输送结构可根据实际生产节拍调整运行速度，适配不同工序的生产节奏，当对接加工设备时，可在对应工位位置加装停止器、定位挡块，实现物料的精准工位停靠，满足自动化加工的上料定位需求；如果对接仓储分拣环节，也可在线体侧面加装扫码、检测组件，实现物料的自动识别分流。和滚筒输送相比，链式结构的输送面整体性更强，面对底部平整度不高的物料时，也能实现平稳输送，不会出现滚筒卡料、物料歪斜的问题，同时链条本身的耐油污、耐切削液性能更好，在机加工车间存在切削液飞溅、金属碎屑掉落的工况下，只需要定期清理链条缝隙里的碎屑，就能保证长期稳定运行，不会像皮带结构那样出现带面被碎屑划伤、腐蚀老化的问题。线体的出料端可根据后续工序需求，对接不同的转接设备，比如移栽机、提升机、AGV接料位等，线体的末端高度和对接设备的接料面做了公差匹配，保证物料转接过程平稳无冲击。在设计过程中，链条的选型是核心环节，根据设计的额定承载重量，计算单根链条所需的最小破断载荷，同时校核链轮的齿形参数，保证链条和链轮的啮合顺畅，避免出现多边形效应导致的运行抖动；线体框架的焊接结构做了应力释放处理，避免长期承载后出现框架变形，导致链条导向槽偏移，影响运行稳定性。对于需要在特殊环境下使用的场景，比如高温烘干段、低温仓储段，还可将链条、承载托板的材质替换为对应的耐温材质，框架表面做对应的防腐、耐高温涂层处理，拓展设备的适用场景。日常运行过程中，只需要定期给链条加注润滑脂，检查链轮的齿面磨损情况，及时更换磨损超标的链节，就能保证线体的长期使用寿命，整体运维成本远低于其他类型的输送结构，这也是这类链式输送结构在制造车间被广泛应用的核心原因。
