铝型材安装用紧凑型可调水平支撑脚

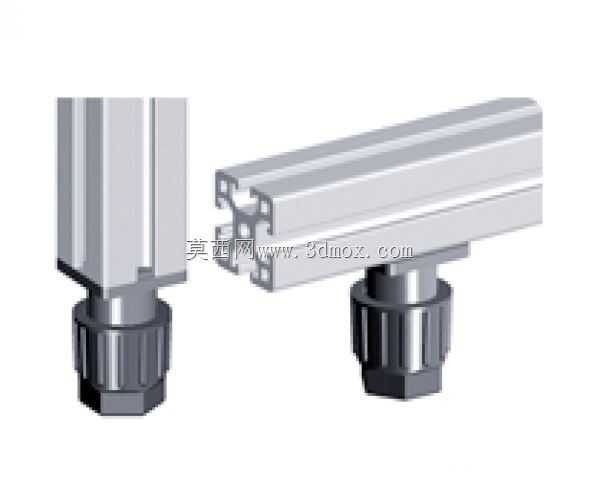

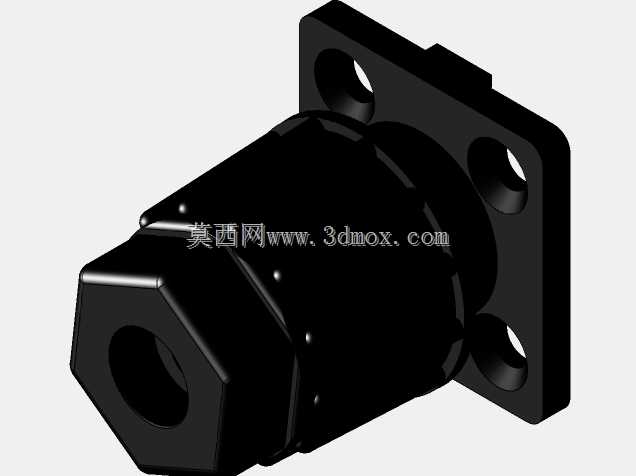

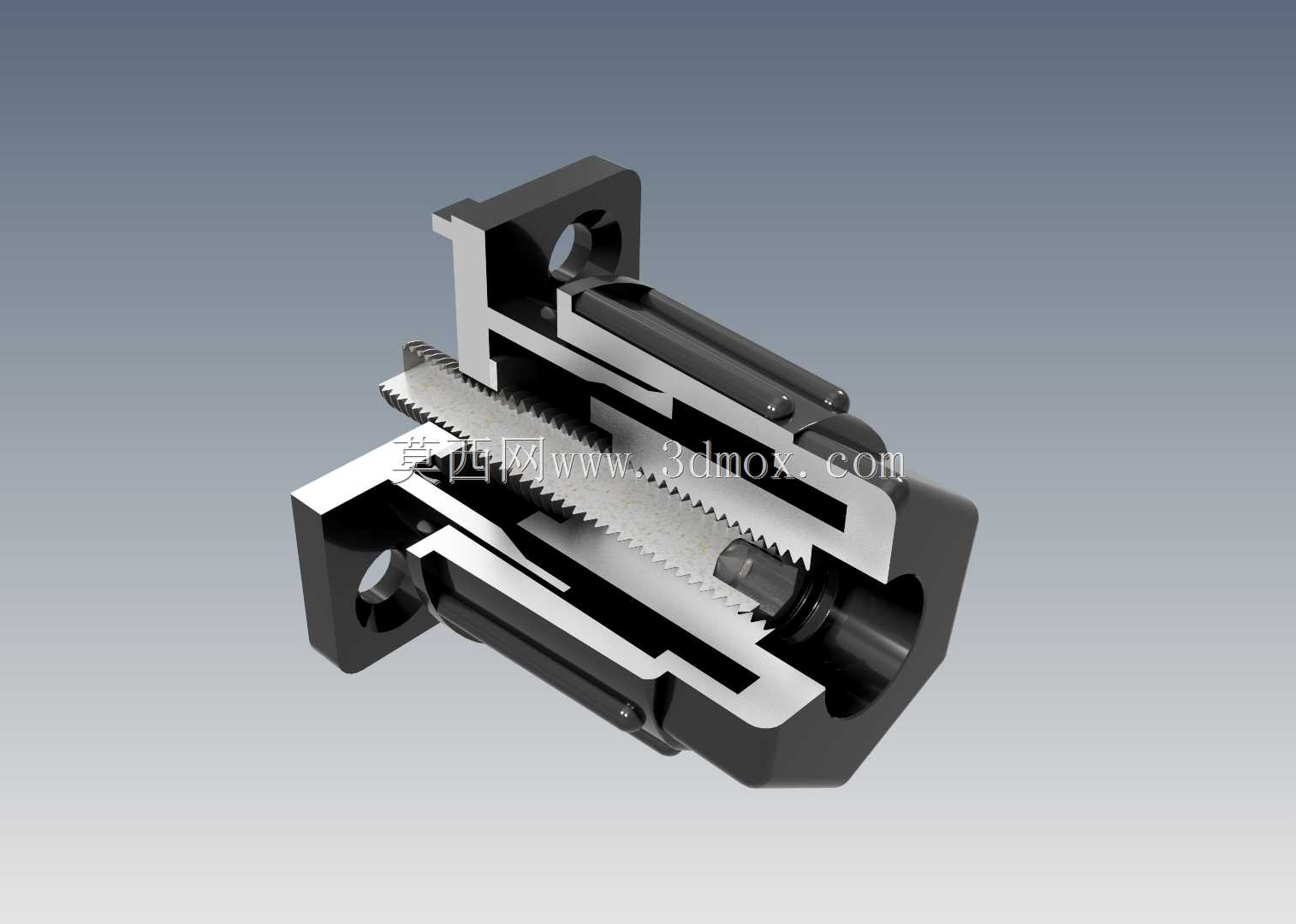

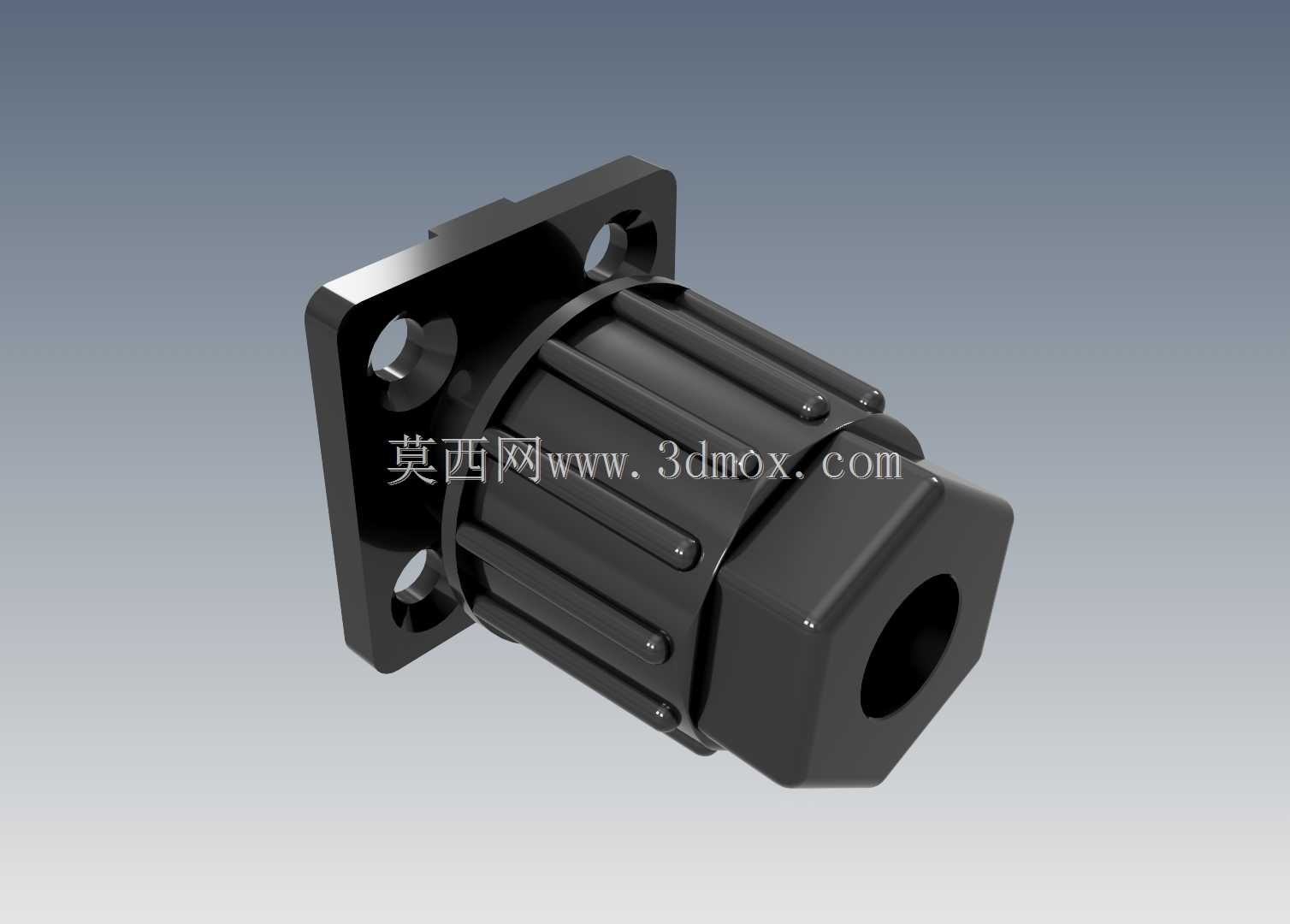

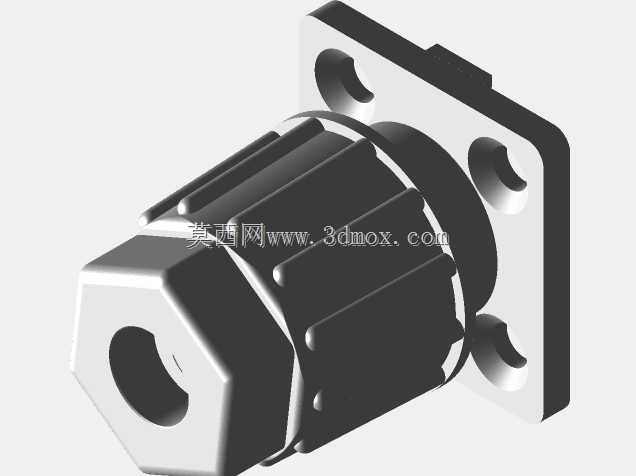

在工业铝型材搭建的各类机架、设备护罩、小型工作台、输送线侧架结构中，底部调平支撑是极易被忽略却直接影响整机运行稳定性的核心部件，不少设计新手在选型时只关注型材规格匹配，忽略支撑脚的调平行程、承载冗余、安装定位方式，最终出现机架晃动、台面倾斜、长期负载下支撑变形等问题，这款适配10mm槽宽铝型材的紧凑型调平脚，正是针对这类轻载型材安装场景做的定向结构优化。从实际安装边界来看，这款支撑脚的法兰安装面完全匹配欧标10mm槽宽铝型材的端面安装孔位，法兰上的四个安装孔对应型材端面上的预置螺母点位，不需要额外在型材上钻孔攻丝，直接用配套螺栓就能完成固定，安装时法兰面完全贴合型材端面，不会出现悬臂受力的情况，这一点和市面上常见的侧装式脚座有本质区别，侧装结构长期受侧向力时容易出现螺栓剪切断裂的问题，而端面法兰安装的受力路径是垂直向下传递到螺杆，再传导到地面，受力结构更合理。调平结构采用M8镀锌钢螺杆，螺杆和塑料基座之间采用螺纹旋合结构，旋转基座就能调整整体支撑高度，调平行程足够覆盖常规车间地面3-5mm的高度差，调整到位后不需要额外的锁紧螺母，因为基座内部的螺纹做了阻尼优化，在额定承载范围内不会出现自行回转松动的情况，这一点在频繁启停的小型自动化设备机架上优势明显，不需要定期停机复紧调平螺栓。基座主体采用玻璃纤维增强塑料材质，黑色哑光外观和常规工业铝型材的银白表面、黑色封边条配色协调，不会出现突兀的色差，增强塑料的材质本身具备一定的减震性能，能过滤掉设备运行时产生的小幅高频振动，避免振动直接传导到地面引发共振噪音，和全金属支撑脚相比，不需要额外加装橡胶减震垫就能实现基础减震效果，减少了装配零件数量。承载能力设定在150公斤单脚，按照常规铝型材机架四点支撑计算，整架承载可以达到600公斤，完全覆盖小型检测设备机架、物料周转台、轻型输送带架、设备防护围栏的承载需求，选型时不需要额外做承载校核，只要是适配10mm槽宽铝型材的轻载结构，直接选用即可。从结构设计细节来看，基座外侧做了竖向防滑筋条，调整水平时不需要借助扳手，直接用手旋转基座就能完成高度调整，筋条的深度和间距符合人体工程学，手上沾有少量切削液或灰尘时也不会打滑；基座底部是平整的六边形接触面，和地面接触时不会出现硌伤环氧地坪的情况，接触面积足够大，在普通水磨石、环氧地坪、瓷砖地面上都能稳定支撑，不会出现压痕。安装时需要注意，先将四个支撑脚预装在型材架的四个端角，不要完全拧紧安装螺栓，将机架放置到预定安装位置后，先调整对角位置的两个支撑脚，让机架台面大致水平，再调整另外两个支撑脚，确认所有支撑脚都完全接触地面没有悬空后，再逐一拧紧法兰上的安装螺栓，最后用水平尺复核台面水平度即可，整个安装过程不需要复杂工装，单人就能完成操作。和传统的橡胶减震脚、全金属固定脚相比，这款调平脚的结构更紧凑，安装后突出型材端面的尺寸更小，不会在机架底部留下过多突出结构，方便设备贴近墙面放置，也能避免车间内物料转运时磕碰突出的支撑结构造成损坏。在一些有洁净要求的车间场景中，塑料基座表面光滑不容易积灰，擦拭清洁也更方便，不会像铸铁脚座那样容易掉漆生锈，污染洁净车间环境。
