商用台式炭烤烧烤炉结构设计

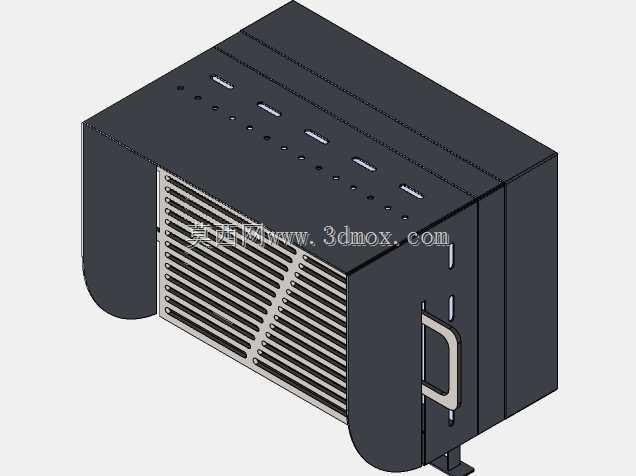

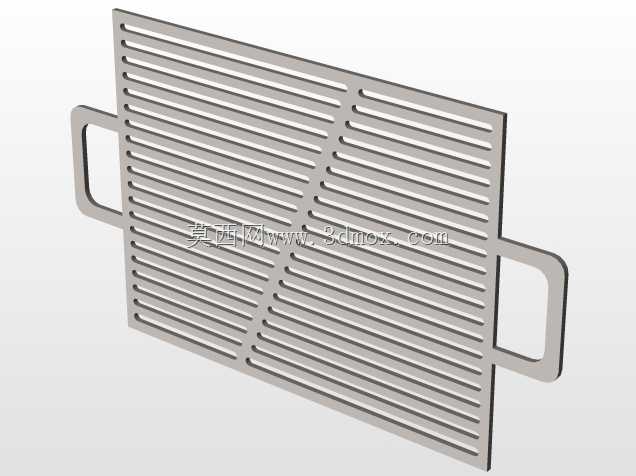

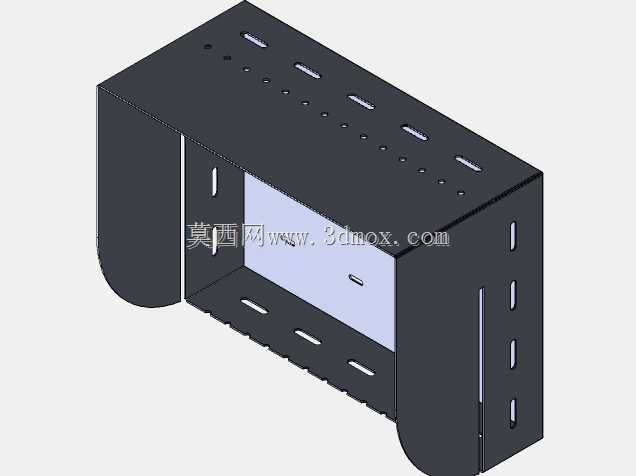

这款台式炭烤烧烤炉的结构设计，主要面向中小型餐饮门店、户外流动餐车以及露营营地的固定烹饪点位使用，区别于常见的简易薄皮烧烤架，整体采用加厚钣金折弯成型的壳体结构，在日常高频使用场景下能够承受炭火长期高温炙烤带来的热变形，同时避免搬运过程中磕碰造成的壳体凹陷损坏。从实际使用需求出发，设备正面设置了密集格栅式的炭槽通风结构，格栅间隙经过反复校核，既能够保证炭火燃烧所需的进风量，让炭块充分燃烧减少生烟量，又可以阻挡炭灰在抽拉炭盒时向外散落，保持操作台面的整洁。设备侧面设置的内嵌式金属拉手，对应内部抽拉式的炭灰承接盒结构，操作人员不需要直接接触高温区域，就可以在烤制间隙抽出接灰盒清理炭渣，避免清理过程中被高温壳体烫伤，拉手采用内嵌式安装而非外凸结构，也能减少设备在狭窄后厨空间摆放时的磕碰剐蹭风险。设备顶部的烤制平面预留了均匀排布的通风小孔，孔位排布对应下方炭槽的发热区域，能够让炭火的热量均匀向上传递到烤网位置，避免局部温度过高造成食材烤糊、局部温度不足出现食材夹生的问题，顶部边缘的折弯翻边结构，既可以提升壳体整体的结构刚性，减少钣金件的共振异响，也能够作为烤网的定位限位结构，防止烤网在摆放食材、翻动食材的过程中出现滑移错位。从安装边界来看，这款烧烤炉采用台式摆放设计，不需要额外的固定安装工序，底部预留了10毫米高度的支撑脚垫，能够让设备底部与摆放台面之间留出足够的通风散热间隙，避免高温壳体直接接触木质、塑料材质的操作台面造成台面烫损，设备整体宽度控制在600毫米量级，深度控制在400毫米量级，高度控制在300毫米量级，既能够满足单次烤制10到15人份食材的容量需求，又不会占用过多的操作台面空间，适配绝大多数商用后厨的标准操作台尺寸。设计过程中针对钣金件的折弯工艺做了专门优化，所有壳体拼接位置均采用无外露焊点的折弯咬合结构，减少后期焊接打磨的工序量，同时避免长期使用后焊点位置生锈腐蚀，壳体的边角位置全部做了R10的圆角折弯处理，没有尖锐的直角棱边，能够降低操作人员走动过程中磕碰受伤的风险。考虑到炭火烤制过程中会产生少量油污滴落，设备的接灰盒同时兼顾油污承接功能，盒体采用整体拉伸成型结构，没有拼接缝隙，清理时可以直接抽出冲洗，不会出现油污渗漏到设备内部难以清理的问题，壳体表面采用耐高温的哑光喷塑处理，能够承受300摄氏度以上的持续高温，不会出现漆面脱落、变色的问题，哑光表面也不会反射炭火的强光，减少操作人员长时间烤制过程中的视觉疲劳。在结构强度校核阶段，针对顶部烤制平面做了承重模拟，能够承受满载食材加烤网总重量50千克的载荷，不会出现平面凹陷变形的问题，侧面的通风槽结构在提升进风效率的同时，也形成了多道加强筋结构，大幅提升了壳体侧面的抗形变能力，即使设备在搬运过程中侧面受到撞击，也不会出现大面积的凹陷变形。不同于需要外接电源的电烤炉、燃气烤炉，这款炭烤炉不需要外接任何管线，摆放位置不受水电点位的限制，既可以在固定门店内使用，也可以在户外露营地、集市摊位等没有配套水电的场景下使用，适配的使用场景更加灵活。
