通风散热型机动车制动盘结构设计

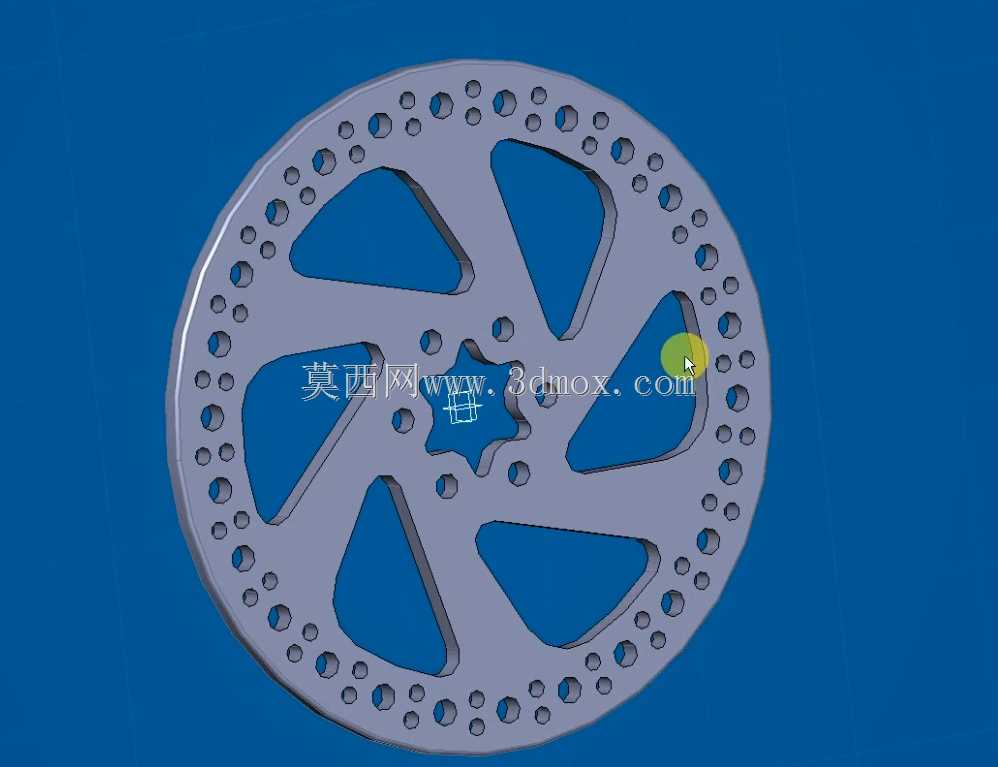

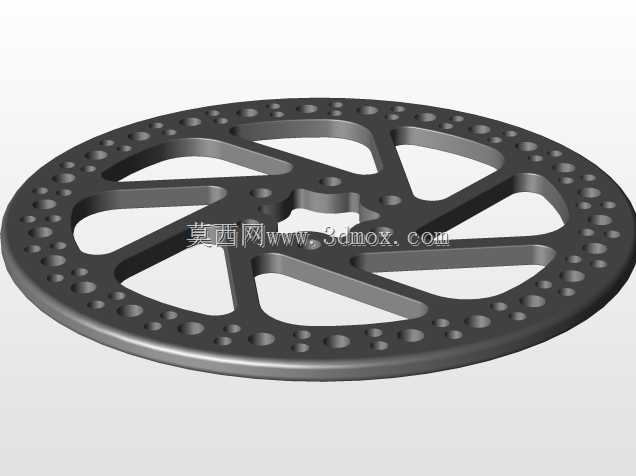

日常做底盘制动系统匹配时，盘式制动器的核心转动件就是这类制动盘，它和轮毂同轴固定，随车轮同步转动，卡钳的摩擦片从两侧夹紧盘面时，就能把车辆的动能转化为摩擦热散出，实现减速或者驻车的功能。这次建模的制动盘采用了五辐镂空的主体结构，和传统实心盘相比，辐条之间的大尺寸镂空区域能让车辆行驶时的气流直接穿过盘体中心区域，带走摩擦产生的高温，避免长时间连续制动时盘面温度过高引发摩擦系数衰减，也就是常说的热衰退问题，能有效提升连续制动工况下的制动稳定性。

盘面外圈均匀布置了多圈圆形通风小孔，这些小孔一方面进一步增加了盘体和空气的接触面积，强化对流散热效率，另一方面也能在摩擦片和盘面接触时，刮除摩擦片表面磨下的碎屑，避免碎屑夹在摩擦副之间造成盘面异常磨损，或者制动时出现抖动、异响的问题。中心安装位采用了花键式的定位结构，这种结构相比传统的螺栓孔定位，能更好地传递制动时的大扭矩，同时保证盘体和轮毂的同轴度，减少高速制动时的径向跳动，降低方向盘抖动的概率。

做这类制动盘建模的时候，首先要确定的是安装边界尺寸，中心花键的参数要和匹配的轮毂轴头完全契合，包括花键的齿数、模数、压力角，还有安装端面的平面度要求，这些参数直接决定了制动盘能不能顺利装车，以及装车后的动平衡表现。盘体的外径尺寸要和匹配的卡钳、轮辋内径适配，不能出现盘体和轮辋干涉，或者摩擦片接触面积不足的问题，盘面的厚度要对应卡钳摩擦片的间隙范围，同时预留出足够的磨损余量，保证全生命周期内的使用强度。

结构设计上，五根主辐条的截面做了等强度优化，从中心安装位到外圈盘面的过渡位置，辐条的厚度做了渐变处理，既保证制动时承受夹紧力、扭矩的结构强度，避免大制动力下辐条出现变形或者断裂，又尽可能地降低了盘体的整体重量，减少簧下质量，提升车辆的悬挂响应表现。辐条和内外圈连接的位置都做了圆角过渡，避免应力集中，在反复承受制动力交变载荷的时候，不会在转角位置出现疲劳裂纹。

实际装车应用里，这类通风结构的制动盘多用于乘用车辆或者轻型商用车辆的前轮制动，因为前轮承担了整车七成以上的制动力，发热量大，对散热的要求更高。建模过程中还要考虑动平衡的设计，盘体上的通风孔、镂空结构都是圆周均布的，尽可能让盘体的质量分布均匀，减少后期做动平衡时需要添加的平衡块重量，甚至可以做到免动平衡适配。另外盘面的摩擦区域做了平面度的严格约束，建模时就把摩擦面的平面度公差控制在合理范围内，保证摩擦片和盘面能够完全贴合，避免出现偏磨，延长摩擦片和制动盘的使用寿命。

在做结构校核的时候，要模拟不同制动强度下的受力情况，包括紧急制动时的最大制动力矩，连续制动后的热变形量，确保在最高工作温度下，盘体的变形量不会超过卡钳的允许间隙，不会出现制动拖滞的问题。中心安装端面和盘面的垂直度也要在建模时做好基准约束，避免装车后盘体出现偏摆，导致制动时踏板出现脉动，或者摩擦片异常磨损。这类镂空通风盘相比同尺寸的实心盘，散热效率能提升四成以上，连续制动十次以上的制动效能衰减率能控制在更低的水平，能更好地满足山路行驶、频繁启停的城市路况下的制动需求。
