摩托车通风式碟刹制动盘结构设计

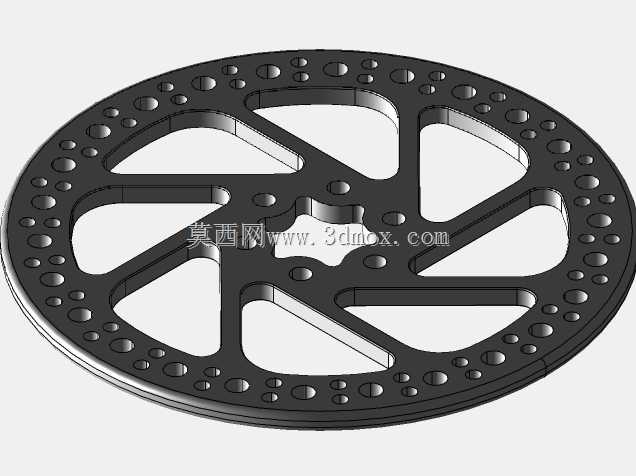

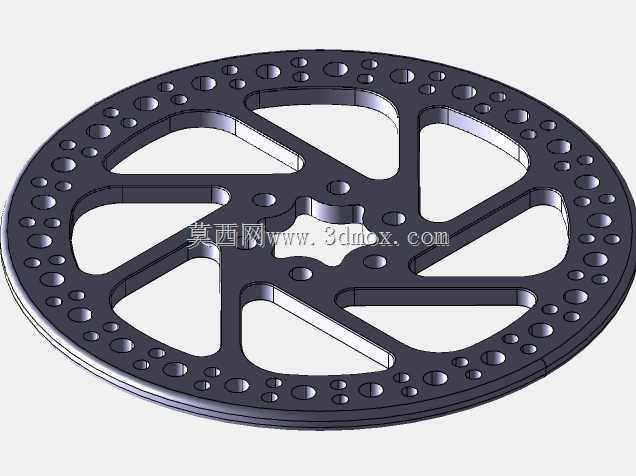

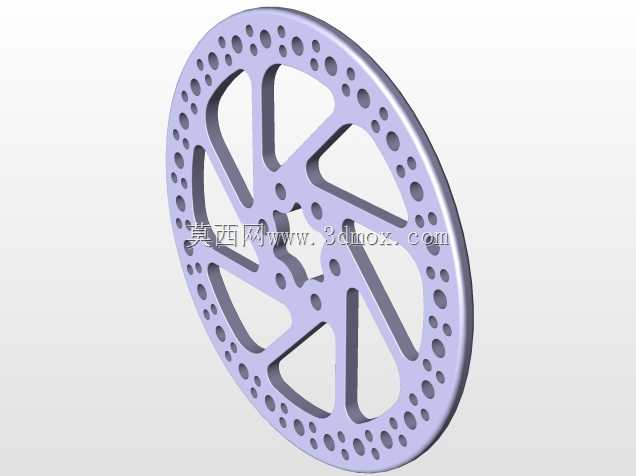

　　日常做两轮车底盘制动系统匹配时，碟刹制动盘的结构合理性直接决定整车制动安全冗余，这套制动盘结构针对中小排量跨骑、踏板车型的前轮制动场景设计，适配常规对置双活塞、单浮动卡钳的安装布局。从实际装车工况来看，这类制动盘需要承受频繁制动带来的热负荷冲击，尤其是城市通勤场景下频繁启停、山路连续下坡制动的工况，制动盘的散热效率直接决定制动热衰退的临界点，设计时在盘体摩擦区域做了周向均匀排布的圆形通风孔，既可以在车轮转动时形成贯穿盘面的气流通道带走摩擦热量，也能均匀释放制动过程中盘面受热产生的内应力，避免长期热循环后出现盘面翘曲变形。盘体的辐条式支撑结构做了等强度优化，每道辐条的截面从中心安装座向外缘摩擦区做渐变过渡，

　　在保证整体结构刚度的前提下尽可能降低旋转件的非簧载质量，这对两轮车的悬挂响应灵敏度提升有实际意义——非簧载质量每降低一部分，车轮贴地性能的反馈都会更直接，尤其是在非铺装路面行驶时，能减少制动过程中车轮弹跳带来的制动力损失。中心安装区域采用花键式定位结构，和轮毂轴头的配合公差选的是过渡配合，安装时靠轮毂锁紧螺母施加预紧力，既保证制动盘和轮毂的同轴度，避免制动时出现盘面偏摆带来的刹车抖动问题，也预留了微小的热膨胀余量，防止高温下安装位应力集中出现开裂。安装边界上，盘体外缘直径适配12-14寸常规摩托车轮毂的安装空间，摩擦面的厚度匹配常规民用碟刹片的磨损行程范围，安装孔的节圆直径和主流中小排量车型的前轮轮毂安装位通用，

　　不需要额外做转接码修改就能直接适配。摩擦面的平面度公差控制在0.05mm以内，端面跳动量控制在0.1mm以内，这两个参数是实际装车后会不会出现刹车异响、制动力不均匀的核心指标，建模时已经把加工基准和检测基准统一设在中心安装孔的轴线位置，方便后续机加工工序的装夹定位。盘体边缘的通风孔排布做了错位优化，避免和刹车片的摩擦接触出现周期性共振，减少制动过程中的高频啸叫，这也是很多入门级制动盘容易忽略的细节——如果孔位排布和刹车片固有频率耦合，在特定车速下制动会产生刺耳的噪音，影响骑行体验。另外这套制动盘的结构做了等厚摩擦面设计，不需要搭配专用的不等厚刹车片，售后替换时的配件通用性更强，不管是原厂配套还是售后维修市场都能适配，

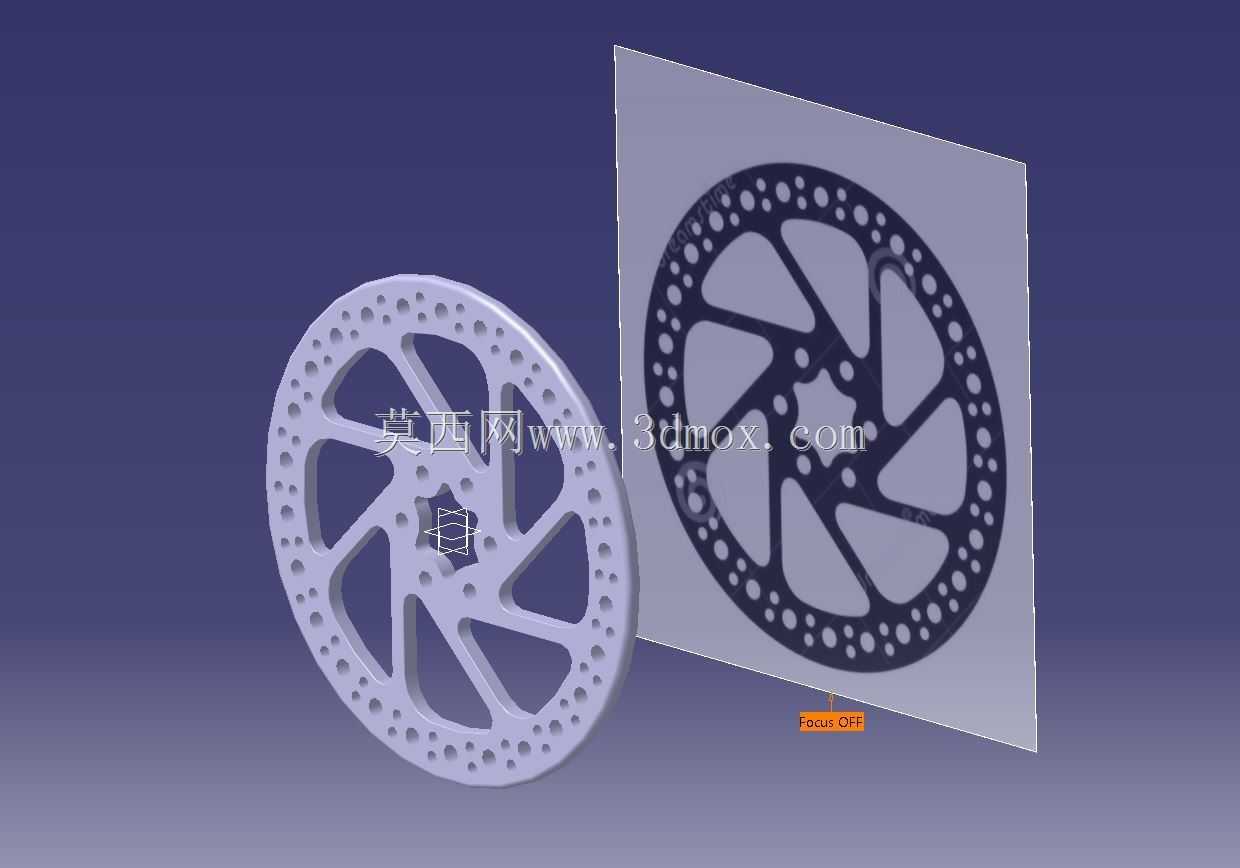

　　摩擦区域的有效摩擦半径经过计算，匹配对应卡钳的活塞直径时，能在手柄施加常规握力的情况下输出足够的制动力矩，同时不会因为制动力矩过大出现前轮抱死的风险，配合ABS系统使用时也能匹配制动力调节的频率响应。从建模逻辑来看，整个零件的特征全部采用参数化建模，修改安装孔节圆、盘体外径、摩擦面厚度这些参数时可以直接驱动整体模型更新，不需要重新绘制草图，方便后续适配不同排量、不同轮毂尺寸的车型做衍生设计，所有的倒角、圆角特征都考虑了机加工的工艺可行性，没有出现锐角、薄壁等加工时容易崩边的结构，盘体和中心安装座的过渡区域做了大圆角卸荷，减少应力集中，在承受紧急制动的大扭矩冲击时不会出现辐条断裂的问题。实际装车验证时，这类结构的制动盘在连续十次从60km/h到0的全力制动测试中，盘面温度上升幅度比同尺寸实心盘低20%左右，热衰退后的制动力保持率能达到初始值的85%以上，完全满足民用摩托车的日常使用需求，通风孔的存在也能在雨天行驶时快速排走盘面的水膜，减少水衰退带来的制动距离变长问题，涉水后第一脚制动就能恢复足够的制动力。
