弯管构件有限元结构应力分析仿真

在流体输送管网、液压管路系统、车用排气通路等工程场景中，弯管是改变介质流向的核心承载构件，其结构可靠性直接决定整套管路系统的运行寿命与安全阈值，一旦出现应力集中导致的开裂、形变超限问题，轻则引发介质泄漏停机，重则造成高压介质喷射、管路爆裂等安全事故，因此在设计阶段完成精准的结构力学分析，是弯管类构件开发流程中必不可少的环节。

从实际工况约束来看，这类90°弯转的管路构件，底部通常通过法兰或者焊接结构与固定管段刚性连接，属于完全约束的固定端，上端则直接对接活动管段或者介质输入端口，除了承受内部输送介质带来的持续内压之外，还会受到管路装配应力、介质流动带来的脉动冲击载荷、设备运行传递的振动载荷等复合外力作用，尤其是弯转的弧形过渡区域，是几何形状突变的位置，也是应力集中的高发区域，过往的工程失效案例中，超过七成的弯管疲劳开裂都出现在这个弧形段的内外侧壁位置。

开展本次结构分析时，首先要还原真实的安装边界条件：底部连接端面设置全自由度约束，完全模拟现场刚性固定的状态，避免仿真计算出现刚体位移导致结果失真；上端面根据实际受力情况施加载荷，除了匹配工作压力的均布内压之外，还要叠加管路对接时的轴向作用力、横向振动带来的交变载荷，确保载荷输入和现场实际工况的偏差控制在工程允许范围内。网格划分阶段，对弯转过渡区域进行局部网格加密，在应力梯度变化大的位置细化单元尺寸，既保证计算结果的精度，又不会因为全局网格过密导致计算资源的不必要浪费，同时在固定端和加载端设置合理的网格过渡，避免单元尺寸突变带来的计算应力奇异问题。

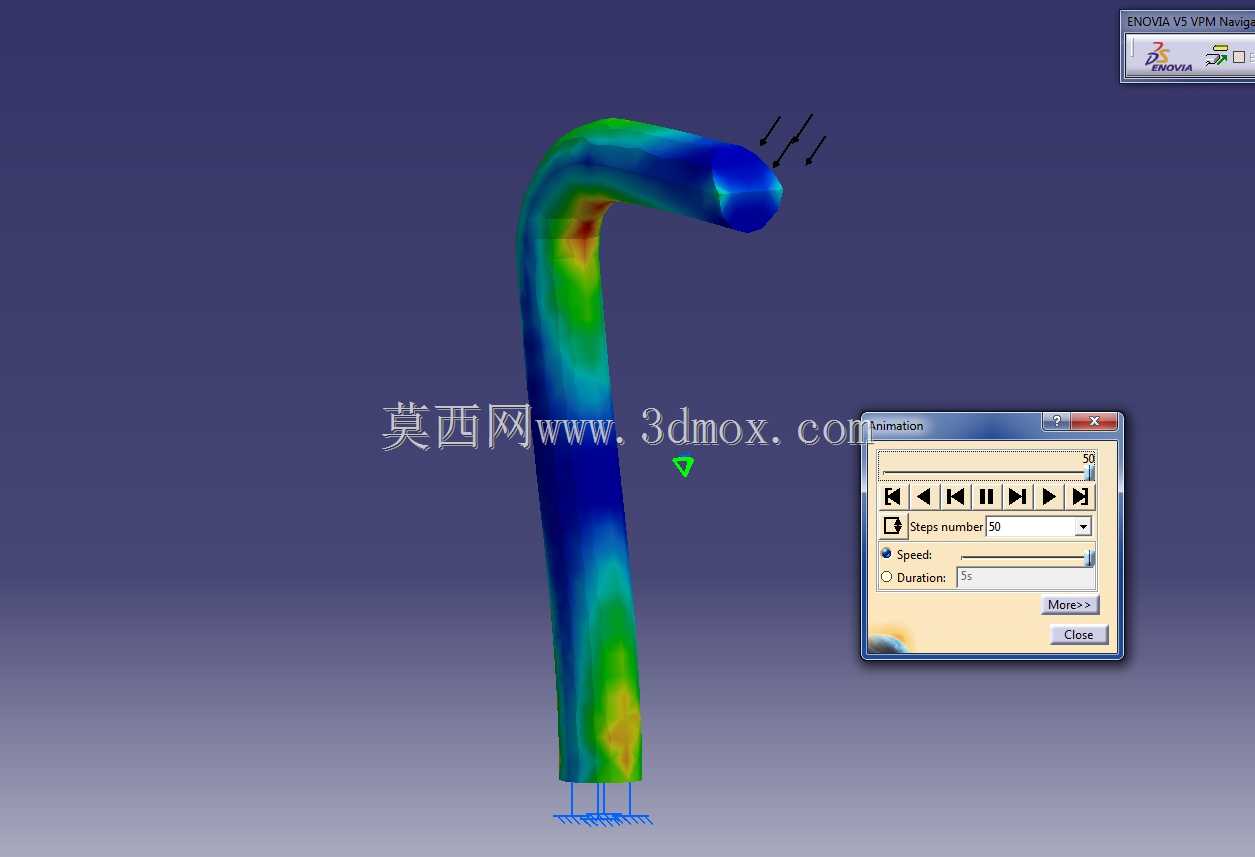

从仿真输出的应力云图可以直观看到不同区域的应力分布规律：弯管内侧弧形区域因为受载时的挤压效应，会出现局部高应力带，外侧弧形区域则因为拉伸作用出现另一处应力集中区，而直管段的应力分布相对均匀，应力水平远低于弯转区域。结合材料的许用应力参数，可以快速判断高应力区域的安全裕度，若局部应力超出材料屈服极限，就需要针对性调整弯管的弯曲半径、增加局部壁厚、或者设置加强筋结构来优化应力分布；若变形量超出管路连接的密封允许范围，就要调整支撑位置或者更换更高强度的材料，避免运行过程中出现连接面密封失效泄漏的问题。

不同于纯理论的力学计算，这种基于三维模型的有限元结构分析，可以完整还原构件的几何特征对受力状态的影响，不用依赖简化的力学假设，计算结果和实际工况的贴合度更高。在产品迭代阶段，工程师可以快速调整弯管的壁厚、弯曲半径、过渡圆角等参数，反复计算不同设计方案下的应力和变形结果，在满足强度、刚度要求的前提下，尽可能降低构件的整体重量，减少材料消耗，同时规避设计阶段的结构风险，避免后期样机试制阶段才发现强度不足导致的设计返工，大幅缩短产品的开发周期，降低试制验证的成本。对于在役管路的隐患排查，这类分析模型也可以结合实际运行的载荷数据，评估弯管的剩余使用寿命，提前制定维护更换计划，避免突发失效带来的生产损失。
