弯管结构有限元应力分析仿真案例

在流体输送管路系统的设计环节，弯管是改变介质流向的核心承载部件，广泛应用于石化输运、暖通循环、液压动力、工业给排水等场景，其结构可靠性直接决定整套管路系统的运行安全。不同于直管段的均匀受力状态，弯管在介质转向过程中会同时承受内压载荷、介质冲蚀作用力、管路热胀冷缩带来的附加弯矩，以及管端连接部位的约束反力，一旦结构强度储备不足，极易在弯折区域出现应力集中，长期运行下引发疲劳开裂、介质泄漏等故障，因此在设计阶段对弯管开展结构力学分析，是管路系统设计中必不可少的校核环节。

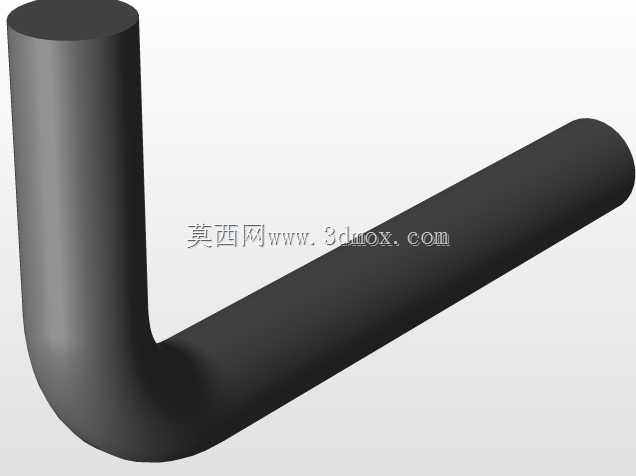

本次分析的弯管采用90°直角弯折构型，建模阶段首先基于管路通径、弯曲半径的工程常用取值完成几何构建，弯折段采用平滑圆弧过渡避免直角突变带来的人为应力奇异，管端分别预留标准法兰连接的安装边界，其中竖直段下端设置全约束模拟管路与固定支架的连接状态，水平段自由端施加等效轴向载荷与内压载荷，模拟管路运行过程中受到的介质推力、内压作用以及相邻管段的附加作用力。网格划分阶段对弯折过渡区域进行局部加密，保证应力计算结果的收敛性，直管段区域采用结构化网格提升计算效率，整体网格质量满足工程仿真的精度要求。

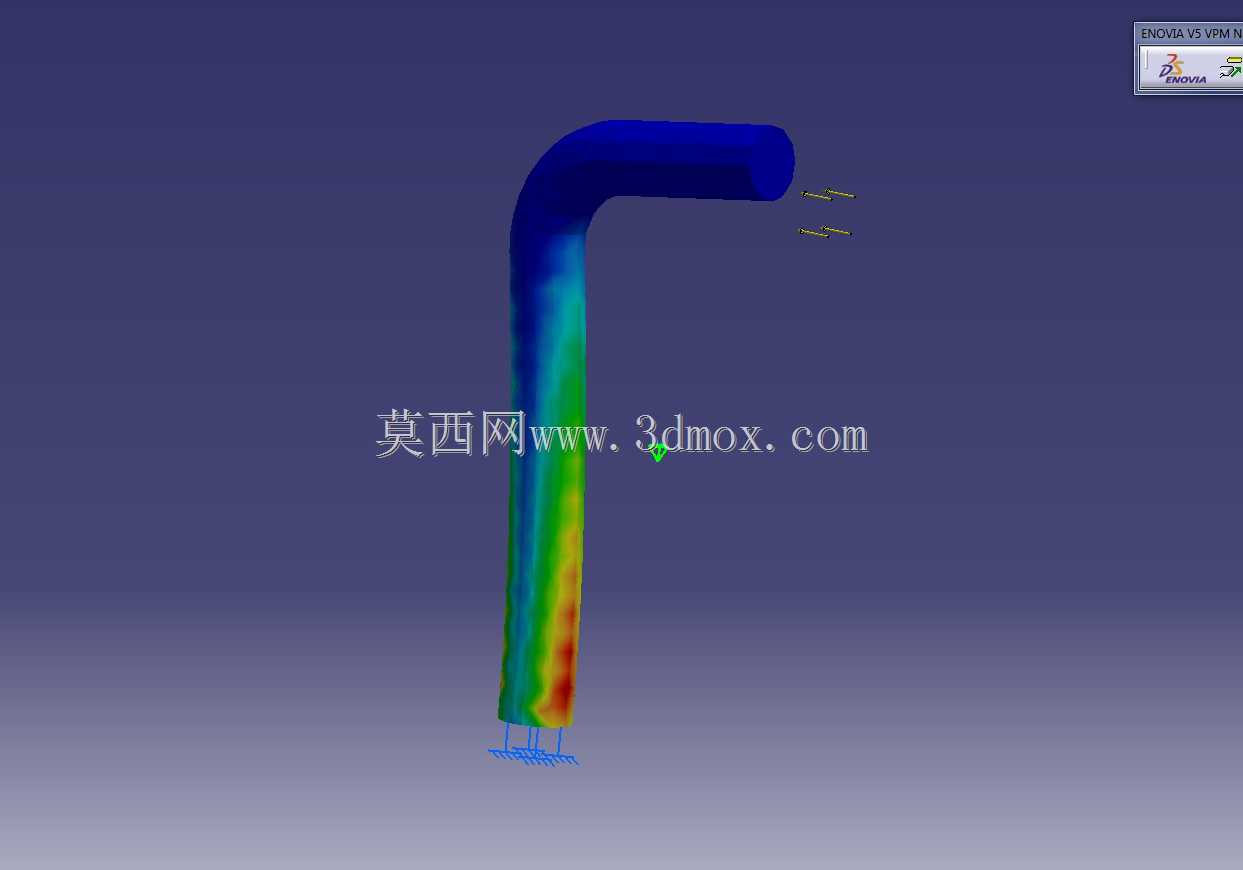

从仿真结果的应力云图可以直观看到，弯管的应力分布呈现明显的区域差异：弯折段的外侧弧面受拉应力作用，应力水平沿弧面从两端向中部逐渐升高，内侧弧面受压应力作用，应力峰值出现在弯折段与竖直直管段衔接的外侧位置，这一区域也是工程实际中弯管失效的高发位置，与现场运维统计的故障位置完全吻合。云图中采用蓝到红的色彩渐变表征应力从低到高的分布状态，蓝色区域为低应力区，主要分布在远离弯折段的直管段位置，绿色、黄色区域为中等应力区，覆盖弯折段的大部分弧面，红色区域为高应力集中区，是结构设计需要重点关注的位置。

在设计思路上，这类弯管的结构优化需要围绕应力集中区域展开，首先要保证弯曲半径不低于管路通径的1.5倍，避免弯曲半径过小导致的弯折处壁厚减薄、应力陡增；其次可以对应力峰值区域做局部壁厚加厚处理，或者在弯折段外侧增设加强筋结构，提升局部承载能力；同时在管路布置时，要在弯管两端合理设置管架支撑，约束管路的附加位移，降低弯管承受的附加弯矩。安装边界方面，弯管下端的固定支架需要保证足够的连接刚度，避免运行过程中出现松动导致约束失效，水平端的连接法兰要保证同轴度，避免强制装配带来的装配应力叠加到工作应力上，额外提升结构的载荷负担。

对于工程设计人员而言，这类结构分析案例可以帮助快速掌握弯管类零件的受力规律，在建模过程中合理简化几何特征、正确施加边界条件，避免仿真结果与实际受力状态出现偏差。不同于纯理论的力学计算，有限元仿真可以直观呈现整个零件的应力分布梯度，定位应力集中的精确位置，为结构优化提供明确的方向，相比传统的经验设计方法，能够在保证结构安全的前提下，尽可能优化材料用量，避免过度设计带来的成本浪费，同时也能提前识别设计中的薄弱环节，减少样机试制阶段的故障排查成本，缩短产品的设计迭代周期。在实际工程应用中，这类弯管的分析结果还可以为管路系统的支架布置、壁厚选型、疲劳寿命评估提供数据支撑，保证整套管路系统在设计寿命周期内稳定运行。
