曲柄手柄动力装置结构设计方案

在小型动力输出场景中，这类带曲柄手柄的动力装置常被应用于便携作业设备、小型农用机具、应急备用动力单元等场景，不需要外接持续电源即可通过手动曲柄完成初始启动，适配无电网覆盖的野外作业、临时施工点位的动力供给需求。从实际用途来看，该装置可作为小型发电机组、便携排水泵、林间作业修剪设备的核心动力源，依靠曲柄输入初始启动力矩，带动内部活塞连杆组件完成往复到旋转的运动转换，持续输出稳定转速与扭矩，匹配不同负载端的动力输入需求。

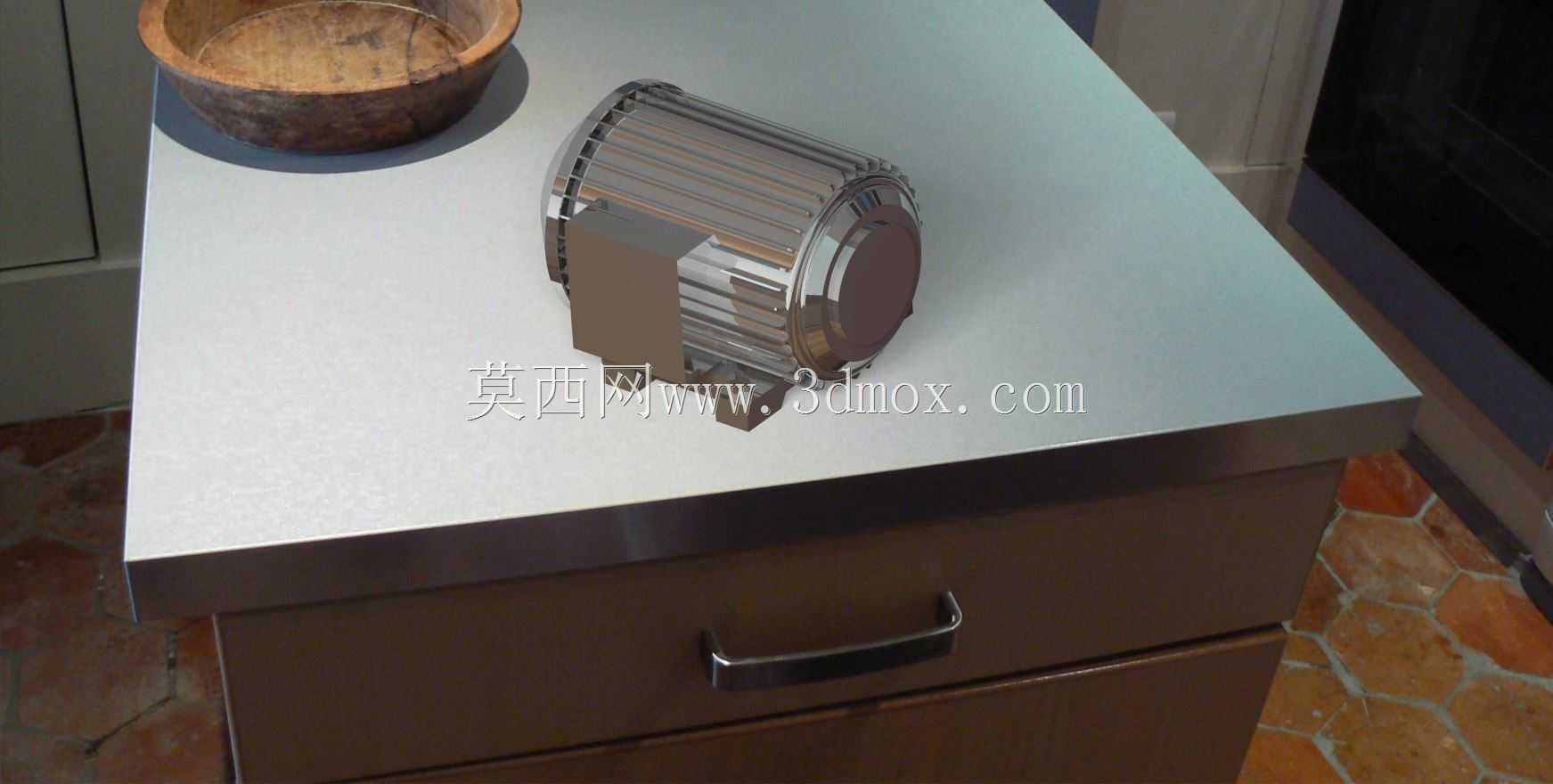

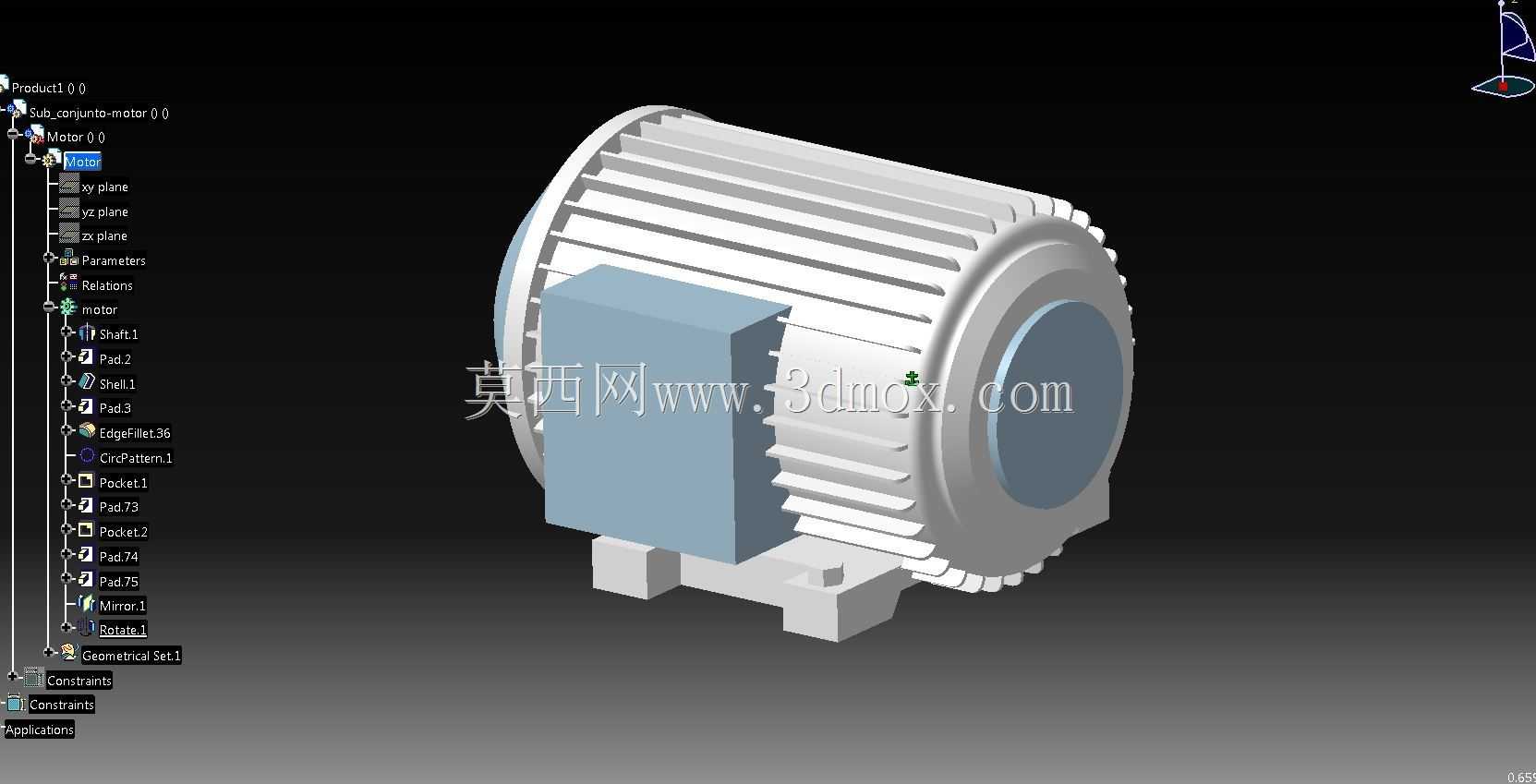

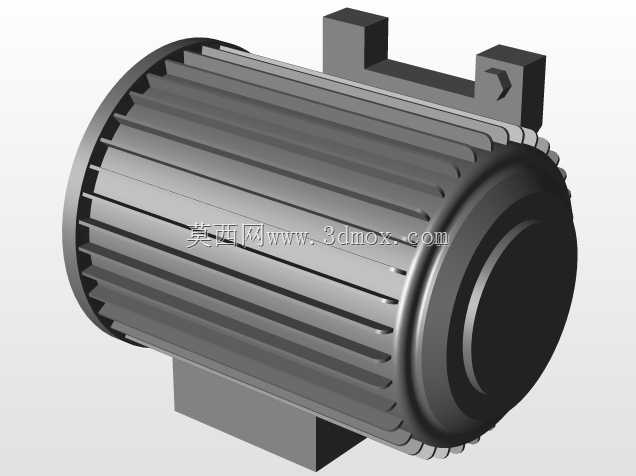

从功能特性层面看，该装置的外壳采用轴向散热筋结构，沿壳体圆周均匀分布的凸起筋条能够在设备运行过程中增大与空气的接触面积，配合运行时自身的振动带动周边空气流动，无需额外加装散热风扇即可满足持续运行的散热需求，适配长时间低负载持续作业的工况。壳体端盖采用止口定位结构，与主壳体配合时能够保证同轴度公差控制在0.02mm以内，避免内部转子运转时出现偏磨，延长核心运动部件的使用寿命。曲柄手柄的安装位设置在壳体侧方的偏心位置，与内部曲轴的输入端直接相连，手柄握持段做了防滑滚花处理，手动启动时能够避免施力打滑，启动后曲柄可随轴同步运转，也可根据需求设计为离合式结构，启动到位后曲柄自动与输入轴脱开，避免高速运转带来的安全隐患。

设计过程中首先要确定的是安装边界尺寸，这类小型动力装置的主体壳体外径控制在120mm-150mm区间，轴向总长度不含输出轴的状态下控制在180mm-220mm，底部预留四个M8的安装螺纹孔，孔位分布采用100mm*140mm的标准矩形间距，能够直接适配多数通用小型设备的安装机架，不需要额外加工转接板。输出轴端采用标准平键连接结构，键槽宽度根据额定输出扭矩匹配，常规5kW以内的动力输出采用6mm宽度的A型平键即可满足扭矩传递需求，轴端预留M10的锁紧螺纹孔，方便安装皮带轮、联轴器等传动连接件，避免运转过程中连接件脱出。

结构设计时需要重点考虑曲柄输入的力矩传导路径，手动输入的启动力矩通过曲柄传递到曲轴输入端，曲轴采用双支撑结构，两端的轴承位分别布置在前端盖与后端盖的轴承安装座内，轴承选用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配设备运行过程中可能出现的轻微振动冲击。活塞组件与曲轴的连杆轴颈之间采用滚针轴承连接，减少往复运动过程中的摩擦阻力，降低启动时需要的输入力矩，即便是力量较小的操作人员也能通过曲柄顺利完成启动操作。壳体的散热筋深度控制在8mm-12mm，筋条厚度3mm，既保证足够的散热面积，也不会因为筋条过薄在装配或者搬运过程中出现磕碰断裂的问题。

在实际选型适配时，需要注意该装置的输出轴旋转方向，从输出轴端观察默认采用顺时针旋转方向，如果负载端需要逆时针旋转输入，可通过调整内部配气结构或者外接反向传动箱实现，不需要改动主体安装尺寸。安装时要保证设备的安装平面平面度公差不超过0.1mm，避免四个安装点受力不均导致壳体变形，卡滞内部运动部件。日常维护过程中，只需要定期检查壳体表面散热筋的积尘情况，及时清理堵塞在筋条缝隙中的杂物，保证散热风道通畅，即可维持设备的稳定运行状态。这类结构的动力装置相比同功率等级的普通电机，不需要依赖外接电源，便携性更强，在应急抢险、野外作业等场景下的适配性远高于常规电动动力单元，结构上的冗余设计也让它能够适应高湿度、多粉尘的恶劣作业环境，故障率远低于同功率的复杂结构动力设备。
