码头系统壁挂式外部防护桩箍结构

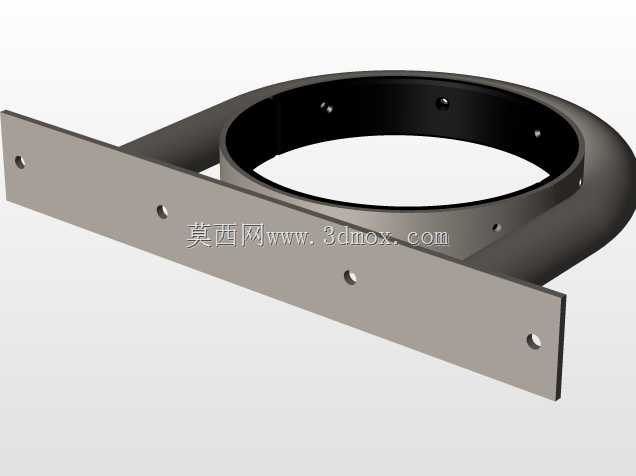

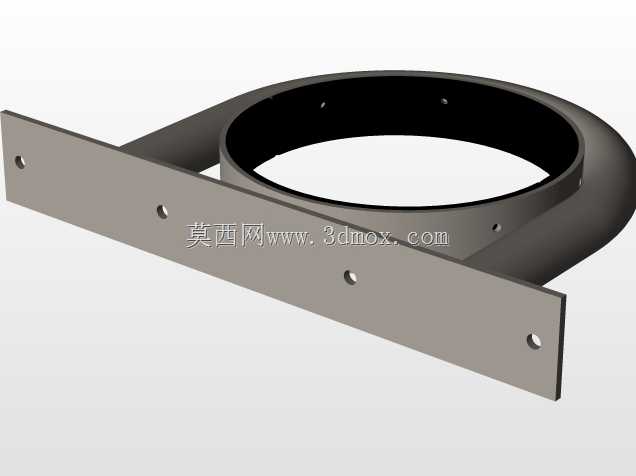

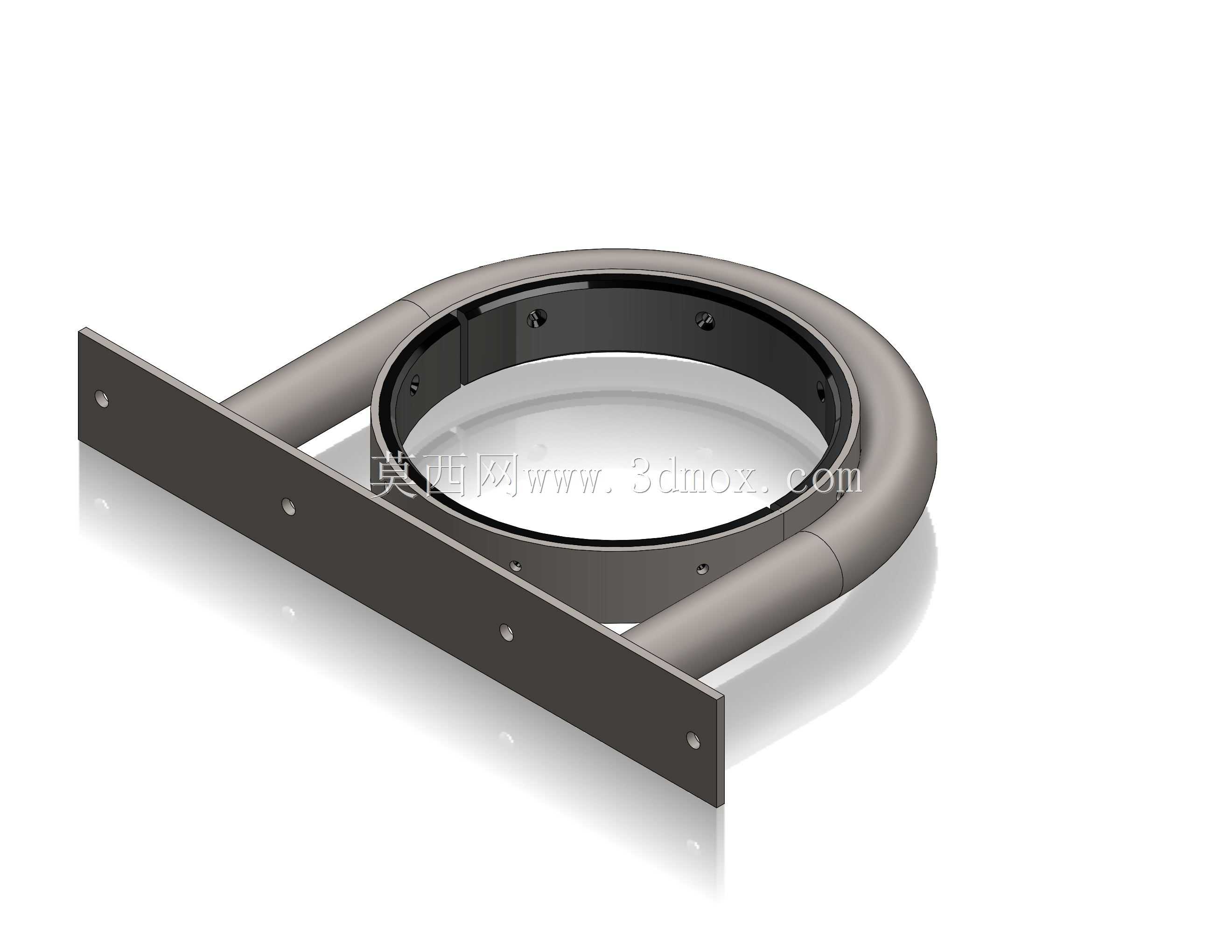

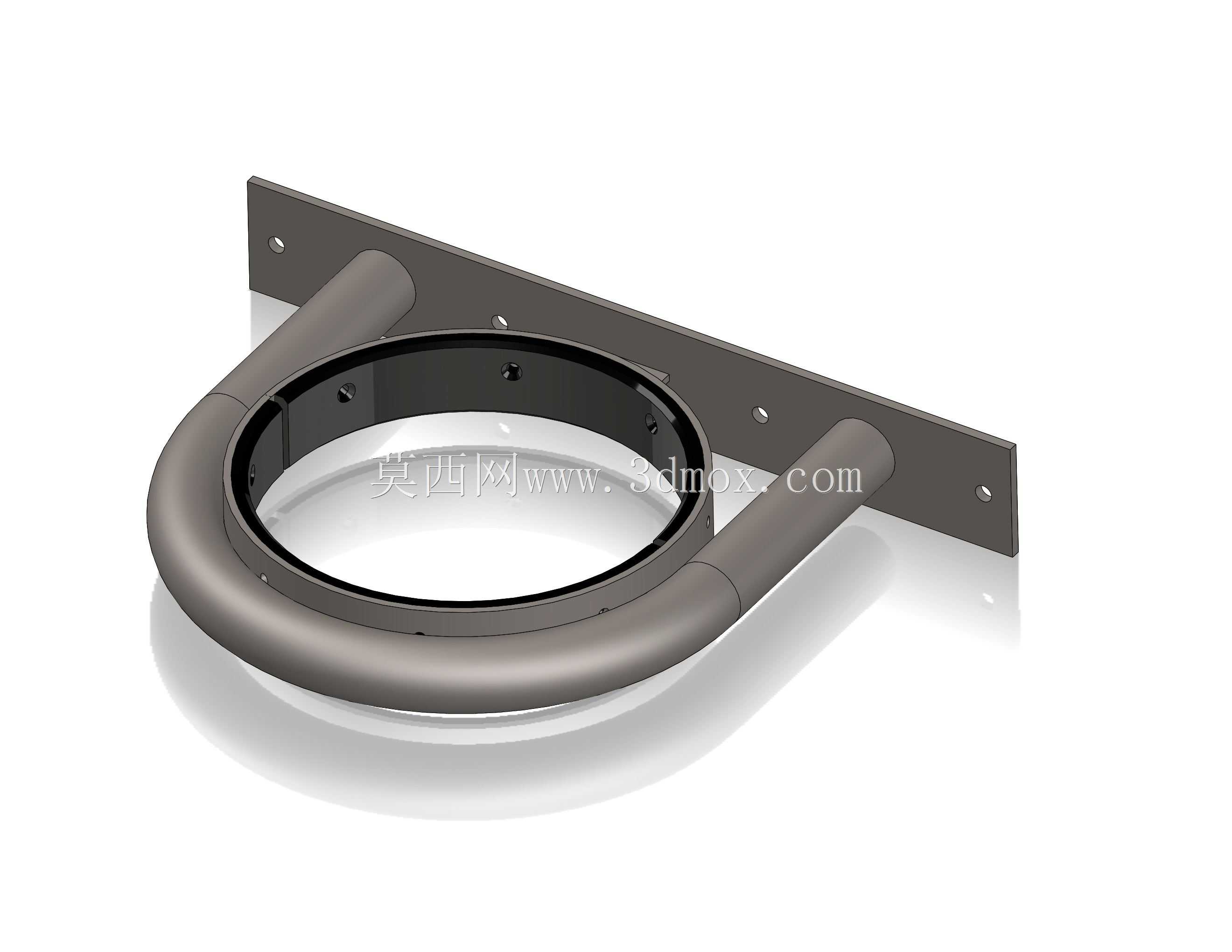

在港口码头的岸线设施布设场景中，这类外部桩箍是配套岸壁防护桩、管线固定桩使用的核心连接防护构件，日常作业中需要承受船舶靠泊时的剐蹭冲击力、潮汐带的盐雾腐蚀、系泊缆绳的反复拉扯，因此结构设计上优先考虑载荷传递路径的合理性与安装后的结构稳定性。从结构构型来看，该构件采用L型壁挂安装板搭配环形抱箍主体的组合形式，安装板上预留的沉头安装孔位可直接通过膨胀螺栓或焊接预埋板固定在码头混凝土岸壁、钢结构靠船墩的垂直立面，安装时不需要额外加工复杂的适配基座，现场施工时只需提前标定安装高度，保证环形箍的中心与配套桩体的中心同轴即可完成定位，能大幅缩短码头防护设施的现场安装周期。环形箍主体采用整圈等截面的圆弧结构，内侧与桩体外径完全贴合，箍体上预留的紧固孔位可通过配套螺栓实现抱箍的锁止，避免桩体在受侧向冲击时出现径向窜动，外侧包覆的弧形防撞护圈采用大圆角过渡设计，没有尖锐的棱角突出，一方面能在船舶靠泊剐蹭时通过接触面的平滑过渡分散冲击力，避免局部应力集中造成箍体变形或桩体外壁损伤，另一方面也能减少缆绳拖拽时的磨损，延长系泊缆绳的使用寿命。设计过程中，安装板与环形箍的连接位置采用了双斜向支撑臂的结构，两个支撑臂从安装板的上下端分别延伸至环形箍的外侧弧面，形成稳定的三角传力结构，当环形箍受到垂直于岸壁方向的冲击力时，载荷可以通过两个支撑臂均匀传递到整个安装板的固定面，避免单个连接点受力过大造成螺栓剪断或安装板变形。支撑臂与环形箍、安装板的连接位置均做了圆弧过渡处理，没有直角应力集中区域，在承受交变冲击载荷时不会出现焊缝开裂的问题，适配码头区域频繁受冲击的工况需求。从安装边界来看，该桩箍的安装板长度适配常规码头岸壁的预埋板间距，安装后环形箍的突出距离控制在合理范围内，不会占用过多的码头作业面空间，也不会影响人员在岸壁通道的正常通行，环形箍的内径尺寸匹配码头常用的外径150mm-200mm的钢制防护桩、管线固定桩，不需要针对桩体做额外的切削加工，直接套入后锁紧紧固螺栓即可完成桩体的固定。在实际使用场景中，这类桩箍除了用于固定防护桩之外，也可用于码头区域的管线支架固定、靠船护舷的连接基座，通过更换不同内径的环形箍配件，就能适配不同直径的桩体或管件，具备较强的场景适配性。建模过程中，所有安装孔位的位置度公差、配合面的平面度要求都按照港口机械五金构件的通用公差标准设定，安装板的贴合面平面度控制在0.2mm以内，保证安装后与壁面完全贴合，不会出现局部间隙造成的受力不均；环形箍的内圆圆柱度控制在0.3mm以内，保证与桩体外壁的贴合面积不低于90%，避免局部接触应力过大造成桩体表面压溃。考虑到码头区域的高盐雾腐蚀环境，构件的所有外露边缘都做了倒钝处理，没有毛刺或锐角，后期做热浸镀锌或防腐涂层处理时能保证涂层完全覆盖，不会出现边角位置涂层过薄提前锈蚀的问题。不同于普通的管道抱箍，该桩箍的防撞护圈截面采用椭圆形设计，相比圆形截面拥有更大的接触缓冲面积，在受到撞击时能通过自身的微量形变吸收部分冲击能量，减少传递到安装基座的冲击力，降低岸壁结构受损的概率。安装时需要注意，安装板的固定螺栓需要采用防松设计，搭配弹簧垫圈或防松螺母，避免长期受振动冲击出现螺栓松动的问题，环形箍的紧固螺栓需要按照对角顺序分次拧紧，保证箍体受力均匀，不会出现单侧间隙过大的问题。
