小屋支撑用钢绳垫板组合结构

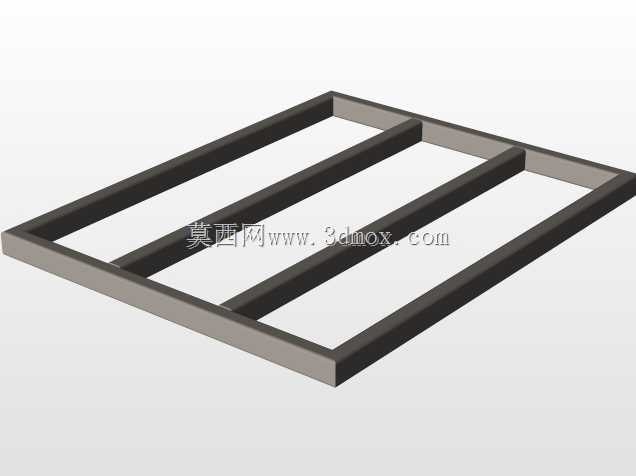

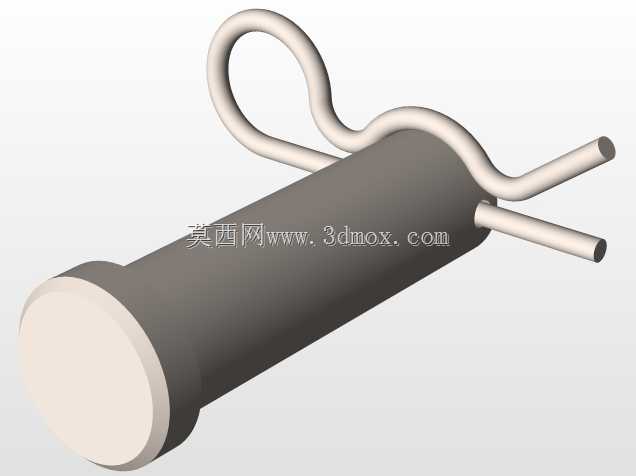

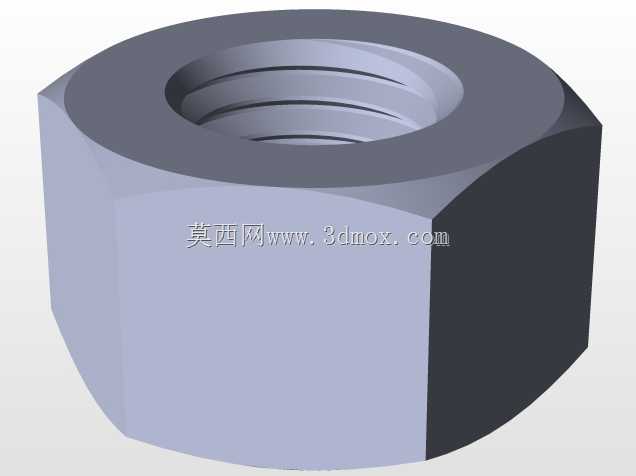

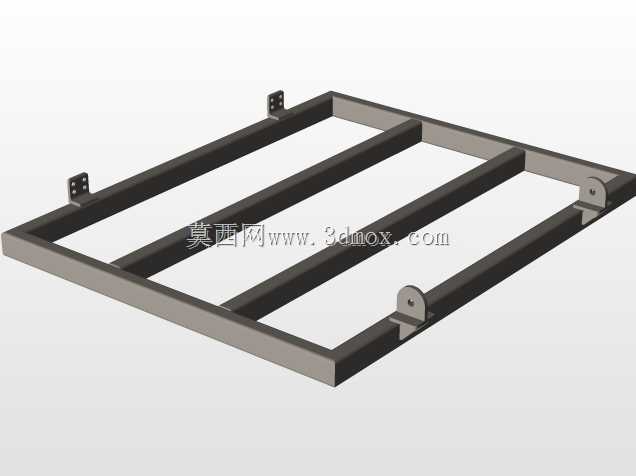

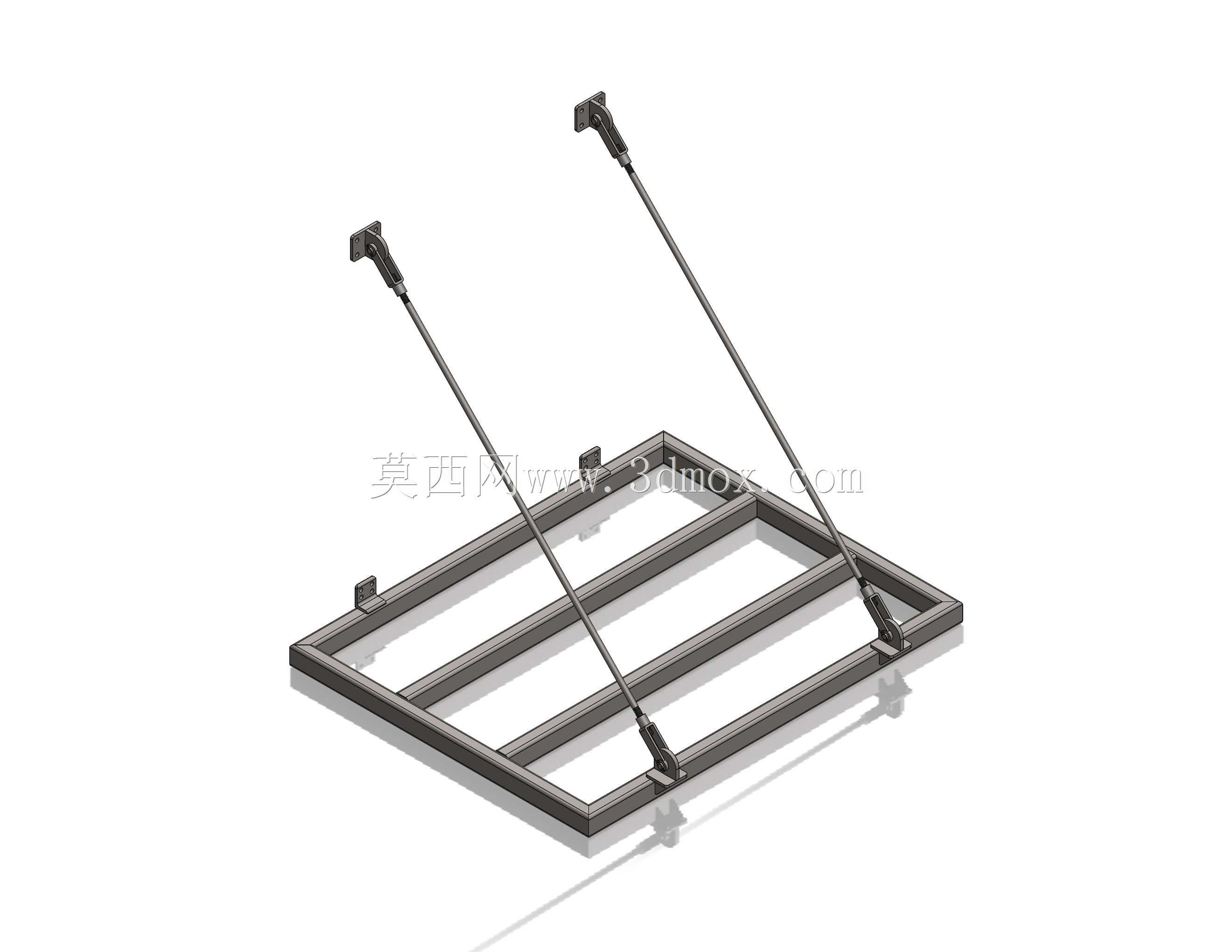

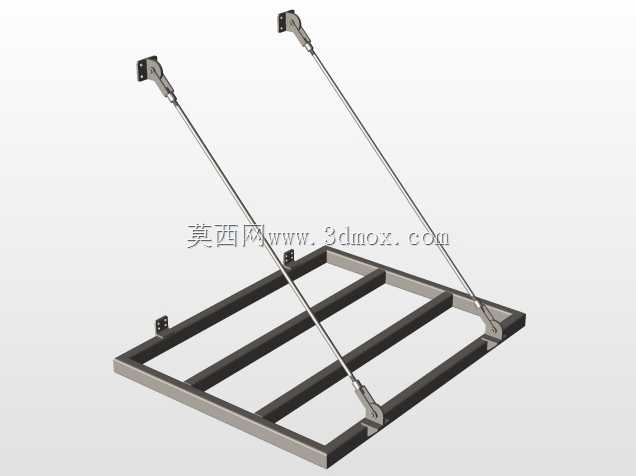

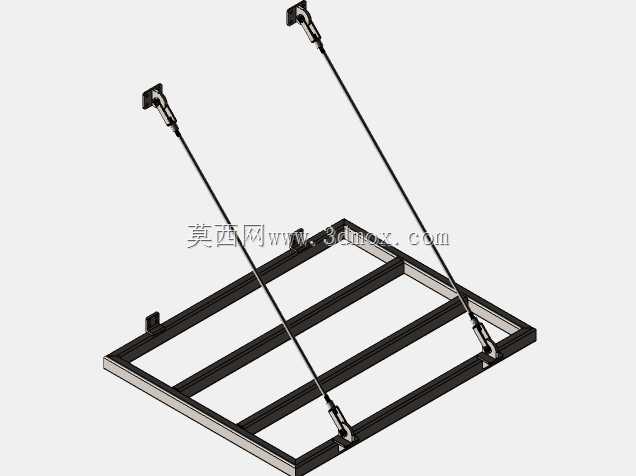

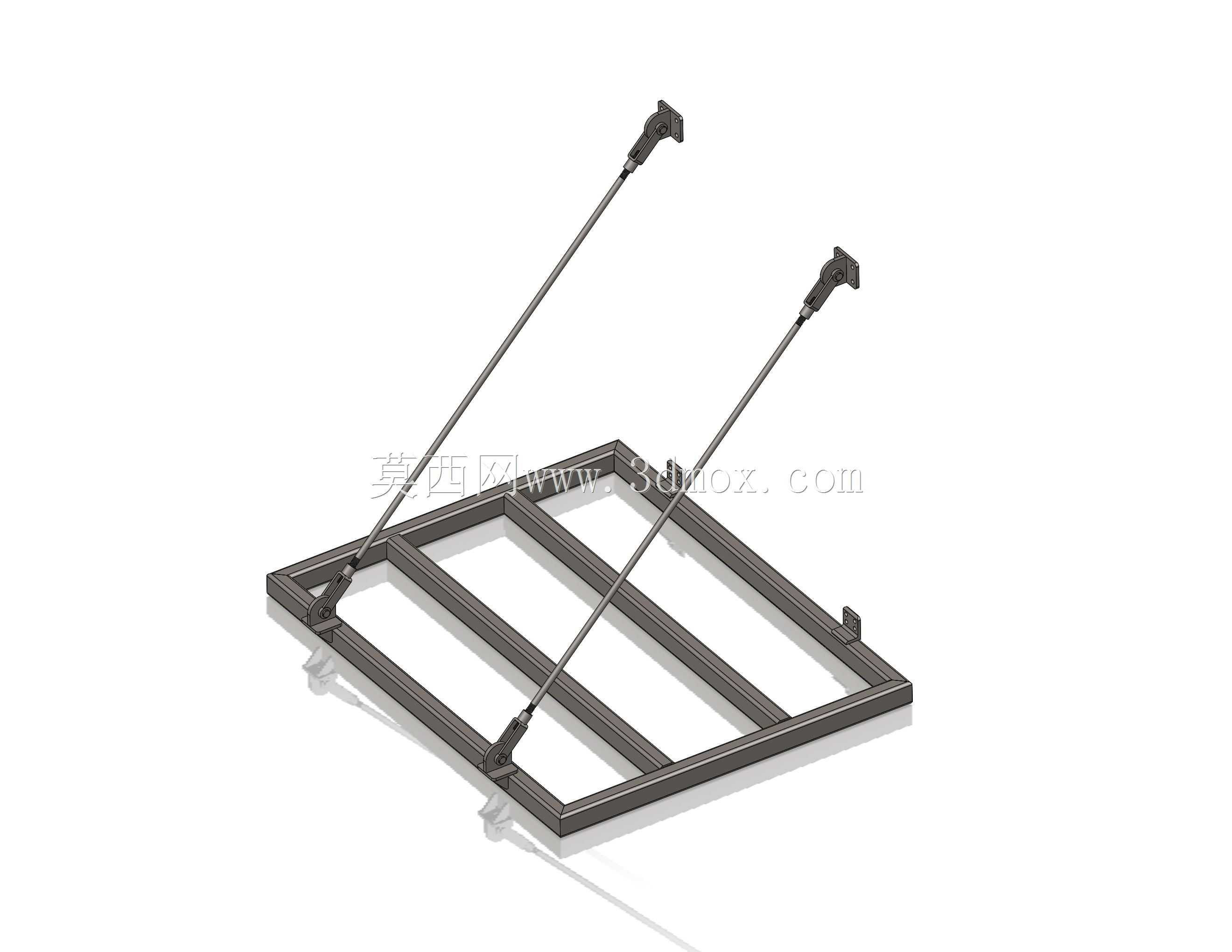

这套支撑结构主要面向户外临时搭建、小型临建的支撑需求，常见于海岛、郊野等无大型施工设备的作业场景，用来给小型遮阳棚、临建小屋的悬挑结构提供斜向拉力支撑，抵消悬挑部位受自重、风载产生的下挠与侧倾力矩。从结构组成来看，底部是矩形的型钢焊接框架，框架采用等截面矩形型钢拼焊而成，横向设置三道加强肋，将框架分隔为四个等宽的矩形空腔，既保证框架整体的平面刚度，避免受载后出现平面外变形，也能减少整体自重，方便人工搬运就位。框架的四个边角处设置有凸起的定位挡块，用来和上部铺设的垫板、台面构件快速对位，安装时不需要额外划线找正，只需要将上部构件卡入挡块限位区域即可完成初步定位，大幅降低野外作业的安装难度。斜向支撑采用两根等长的钢绳组件，钢绳两端都配置了铰接式连接接头，下端接头通过螺栓固定在底部框架的边角安装位，上端接头用来和上部悬挑的棚架、屋檐结构连接，铰接结构可以自动适配安装时的角度偏差，不会因为安装面的平整度误差产生附加内应力，避免钢绳在长期受载过程中出现应力集中断裂的问题。设计过程中首先核算了悬挑结构的载荷边界，按照郊野区域常规的风载、雪载取值，确定钢绳的破断拉力余量不低于四倍额定工作载荷，避免极端天气下结构失稳。底部框架的外形尺寸按照单人可搬运的边界控制，整体宽度控制在0.8米，长度控制在1.2米，框架型材的壁厚选择2mm的常规规格，兼顾刚度与重量要求，不需要起重设备，两名作业人员即可完成整体搬运与就位。钢绳的长度按照常规2.2米的悬挑支撑高度匹配，安装时上端接头的固定孔位预留了±50mm的调节余量，可以根据实际搭建的屋檐高度微调钢绳的张紧度，不需要额外裁切钢绳，适配不同搭建高度的临建需求。连接接头的销轴采用不锈钢材质，避免海岛高盐雾环境下出现锈蚀卡滞，后期维护时可以快速拆卸更换钢绳组件，不需要整体拆解底部框架。框架底部预留了四个地脚安装孔，安装时可以通过膨胀螺栓或者地钉将框架固定在硬化地面或者泥土地面上，避免支撑结构受侧向力时出现滑移。在实际使用场景中，这套结构除了给遮阳棚提供斜拉支撑，也可以配合火坑垫板使用，框架上铺设防火垫板后即可作为户外火坑的承载底座，钢绳组件可以临时拆卸收纳，不需要额外配置其他承载结构，实现一套结构多种用途。结构的所有棱角位置都做了倒圆角处理，避免安装搬运过程中划伤作业人员，焊接位置都做了焊后打磨处理，不存在焊渣、毛刺等缺陷，表面做了喷塑防锈处理，可以适应户外高湿度、高盐雾的使用环境，长期户外放置不会出现大面积锈蚀。设计时特意将钢绳的走向避开了人员通行的常规区域，两根钢绳分别布置在框架的两个对角位置，不会遮挡框架上方的操作空间，在框架上放置火坑、摆放物品时不会和钢绳产生干涉。铰接接头的锁紧结构采用防松螺母设计，长期受振动、风载影响也不会出现松脱，不需要频繁检查紧固，降低后期维护的工作量。底部框架的加强肋布置经过受力优化，在钢绳拉力的作用点位置特意设置了加强衬板，避免拉力直接作用在型材焊缝上，将拉力分散到整个框架结构上，防止局部受力过大出现型材变形。
