院落管线插口式防撞防护结构

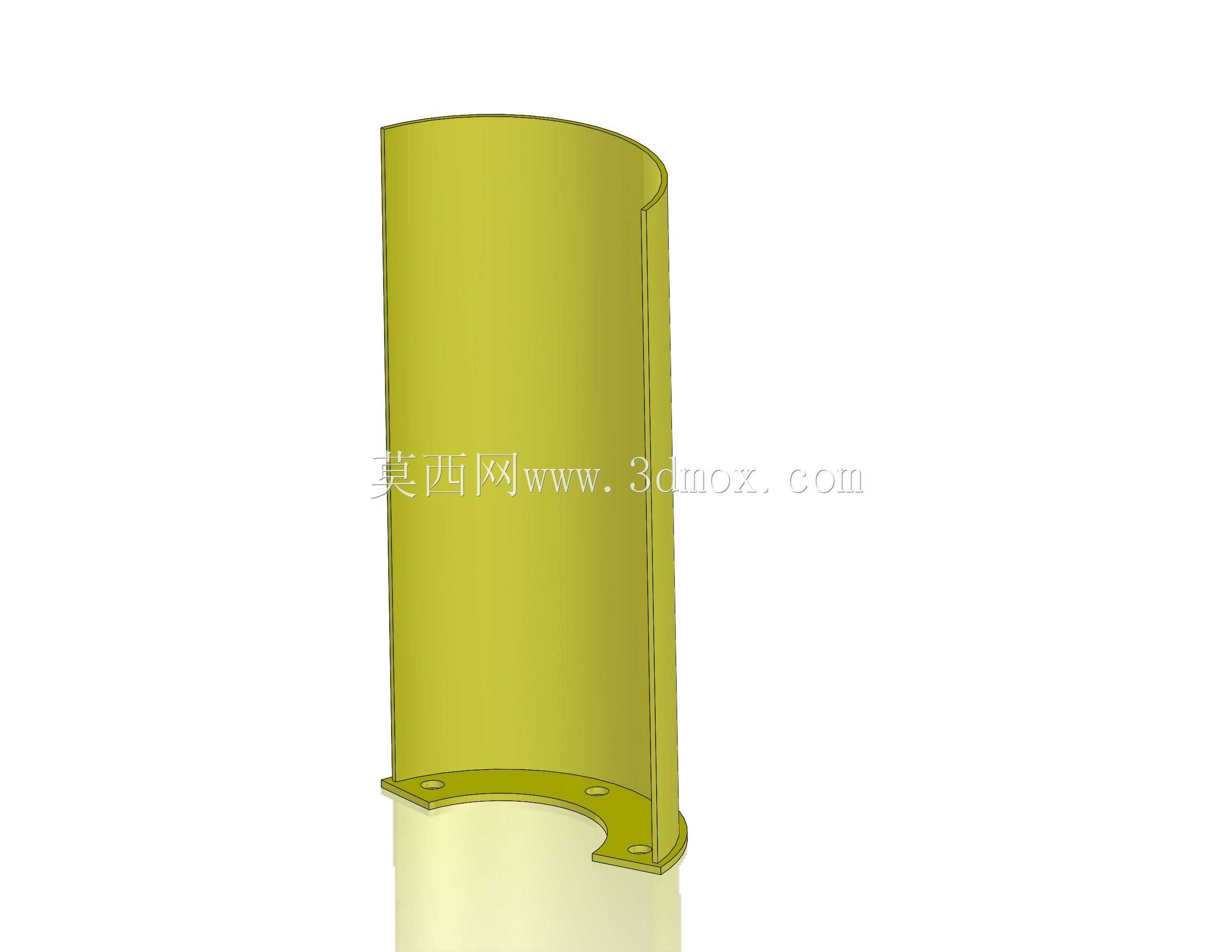

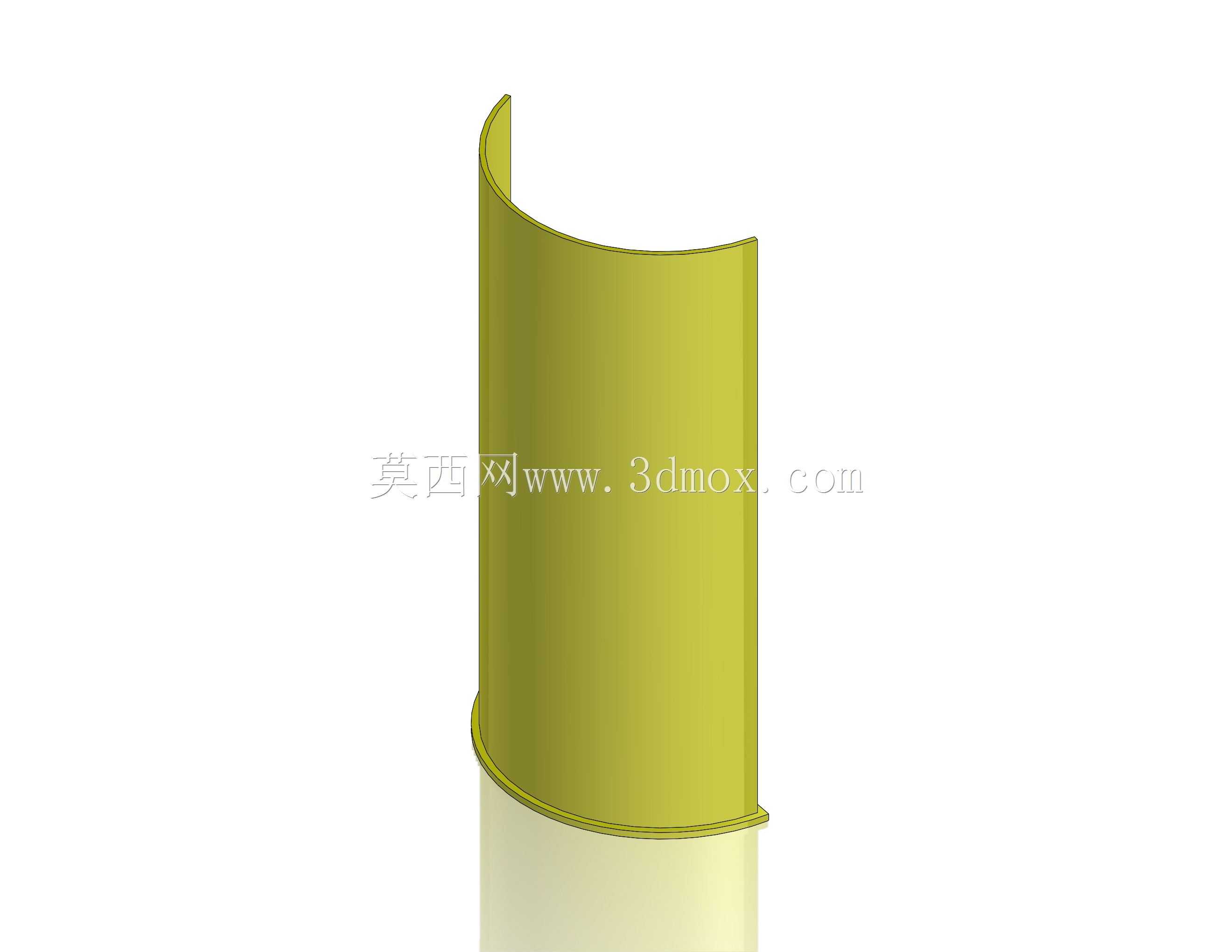

在厂区、院落的室外管线布设场景中，外露的竖向水管、气管等管线往往紧邻叉车作业通道，日常叉运转运物料时，驾驶员视线存在盲区、转向操作余量不足时，很容易剐蹭甚至撞断外露管线，轻则造成管线破损漏液漏气，影响区域供水供气，重则引发介质泄漏带来的安全隐患，这类场景下的管线防撞防护一直是厂区运维、院落管线布设中容易被忽略但又直接影响运维成本的细节。这款插口式防护结构正是针对这类贴近作业通道的外露竖向管线设计，核心作用是在管线外侧形成刚性防护屏障，将叉车等作业设备的意外碰撞冲击力阻隔在防护结构上，避免管线直接受外力冲击。从结构形态来看，该防护件采用半围合的弧形筒体结构，筒体弧度匹配常规外露竖向管线的外包络尺寸，底部设置外翻的卷边承托结构，既可以提升筒体底部的结构刚度，避免受撞击时底部出现应力集中变形，也能在安装时与地面预埋的固定基座形成贴合的安装面，保证安装后的结构稳定性。筒体上端做了向内收的圆弧卷边处理，一方面消除了上端的锐边，避免日常巡检、维护管线时人员被锐边划伤，另一方面也能提升筒体上端的抗形变能力，当碰撞力作用在筒体上部时，卷边形成的加强结构可以分散应力，避免筒体上端受撞击后出现撕裂、弯折变形。设计上采用插口式的快装思路，筒体的对接边预留了适配的插接卡扣结构，安装时不需要在管线上做焊接、打孔等破坏性加工，只需要将两个半弧形筒体沿管线外侧对位，通过侧边的插口结构卡合锁定，就能完成防护件的组装，后续如果需要对内部管线进行检修、更换，只需要解开插口卡扣就能拆下防护件，不需要破坏防护结构本身，也不会影响管线的正常运维。从安装边界来看，该防护结构的内径预留了足够的管线穿设余量，适配常规4分到2寸的院落竖向给水管、消防管的外包尺寸，筒体的高度覆盖了叉车作业时货叉、护顶架的常规碰撞高度区间，安装时底部通过膨胀螺栓与混凝土地面固定，固定点隐藏在底部外翻卷边的安装孔内，不会突出结构表面形成额外的剐蹭风险。结构的壁厚设计兼顾了抗冲击性能与材料成本，采用常规金属板材弯折成型即可，不需要额外的复杂加工工序，批量加工时的成型效率高，材料利用率也能控制在合理区间。不同于常见的全围合式管线防护套，这款半围合结构的设计充分考虑了院落管线的布设特点，很多院落的竖向管线是紧贴墙面、柱边布设的，全围合的防护套无法适配贴墙安装的场景，而半弧形的结构可以直接贴合墙面、柱面安装，只需要在临通道的一侧形成防护屏障，既节省了安装空间，也减少了材料的消耗。在实际使用场景中，这类防护结构除了应对叉车的碰撞，也能抵御日常院落内手推车、搬运物料时的意外剐蹭，避免管线外层的防腐层被剐蹭破损，延长外露管线的使用寿命。结构表面没有多余的突出构件，整体弧面顺滑，碰撞发生时弧面可以引导碰撞物体沿弧面滑开，减少刚性碰撞带来的冲击力传递，相比直角结构的防护件，弧形结构的抗侧向撞击能力更强，也不容易因为应力集中出现焊缝开裂、板材变形的问题。安装时不需要复杂的调校，只需要确认管线的位置、防护件的安装高度，将底部固定孔与地面的膨胀螺栓对位锁紧，再扣合侧边的插口卡扣即可，单人就能完成安装作业，不需要大型设备辅助，非常适合厂区、院落零散布设的外露管线快速加装防护使用。
