汽车通风划线盘式制动部件结构设计

乘用车与轻型商用车的前轮制动系统中，这类通风划线盘式制动部件是核心执行元件，区别于传统实心制动盘，其结构设计直接决定连续制动工况下的热衰退抗性与制动响应速度。日常行驶中频繁的城市道路跟车制动、山路长下坡持续制动、高速紧急制动场景下，制动盘与摩擦片接触产生的热量如果不能快速散出，会导致摩擦系数骤降、制动踏板脚感发软，严重时甚至出现制动失效风险，这款带周向通风道与表面划线槽的结构，正是针对这类工况做的定向优化。

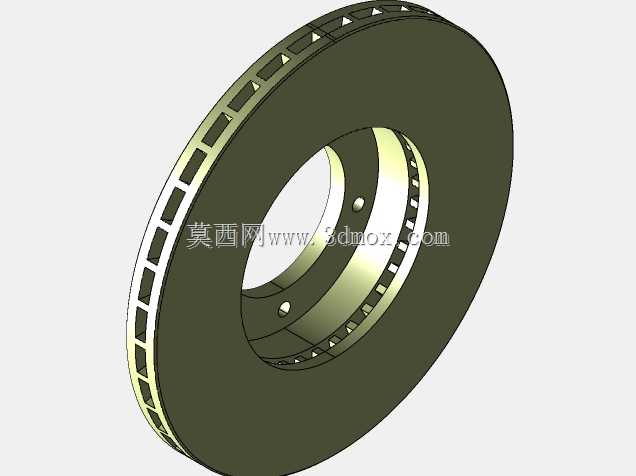

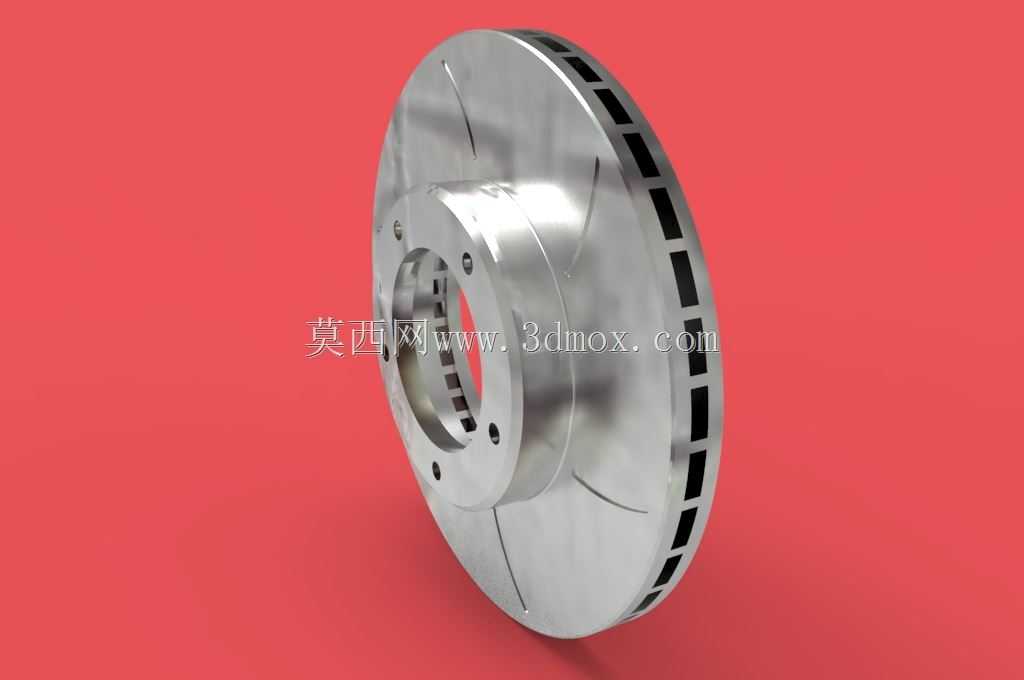

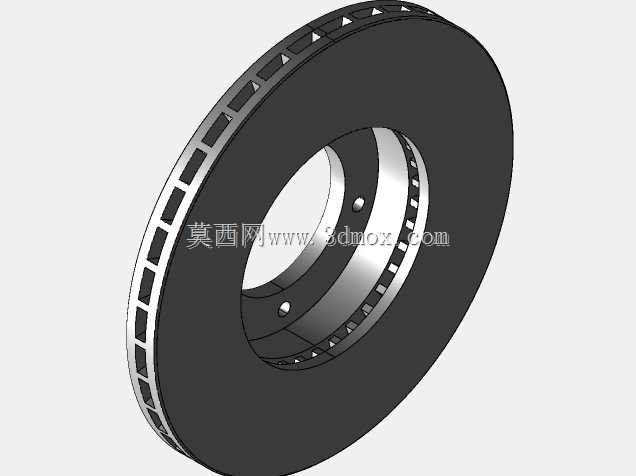

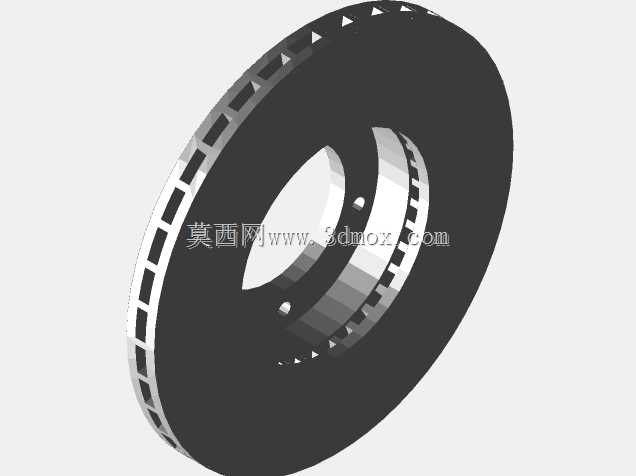

从结构设计逻辑来看，制动盘的摩擦工作面采用等厚环形设计，划线槽沿盘面径向呈一定角度分布，并非简单的装饰结构，这些槽道在制动过程中可以快速刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦副之间形成滑移层降低制动摩擦力，同时在盘面接触水膜时，槽道可以快速切断水膜，缩短雨天行车的制动距离提升湿滑路面制动安全性。盘体中间的周向通风道由均匀分布的径向肋条分隔，车辆行驶时车轮带动制动盘旋转，肋条相当于离心式风扇的叶片，将盘芯的热空气从外缘甩出，冷空气从盘体中心的安装座周边流入风道，形成持续的强制对流散热，相比同尺寸实心制动盘，连续制动工况下的盘面温度可以降低20%到30%，大幅减少热变形量，避免制动踏板抖动问题。

安装边界层面，中心的轮毂安装座采用台阶式定位结构，与轮毂轴头的配合面加工有严格的形位公差要求，保证制动盘安装后的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动。安装座上均匀分布的螺栓孔位置度公差严格匹配原厂轮毂螺栓分布圆，安装时无需额外打孔适配，直接通过车轮螺栓将制动盘与轮毂、车轮刚性连接，保证制动力矩的可靠传递。盘体的外缘厚度、摩擦面宽度都经过匹配计算，对应适配的摩擦片接触面积可以满足1.6吨到2.2吨级车型的制动力矩需求，不会出现摩擦面接触不全导致的偏磨问题。

实际装车使用过程中，这类通风划线制动盘的摩擦面磨损均匀性优于普通实心盘，划线槽的存在也能让摩擦片的磨损过程更平顺，减少摩擦片表面硬点形成的制动异响。设计阶段做三维建模时，需要重点校验通风道肋条的分布角度与厚度，既要保证足够的散热效率，也要控制肋条位置的应力集中，避免长期制动冷热交替下出现盘体开裂的问题；同时要核算安装座与盘体连接过渡位置的圆角半径，减少应力突变，保证在最大制动力矩下的结构强度，不会出现盘体与安装座断裂分离的恶性故障。

很多结构设计人员在做制动系统匹配时，容易只关注制动盘的外径尺寸，忽略通风道的通流面积与划线槽的深度角度，实际上这些细节参数直接决定制动盘的热容量与散热效率，同样外径的制动盘，通风道设计不合理的话，连续十次紧急制动后的盘面温度可能比优化后的结构高上百度，摩擦系数衰减幅度会超过40%，完全无法满足整车制动安全的国标要求。建模过程中还要注意摩擦面的平面度要求，整个摩擦环面的平面度公差需要控制在0.02mm以内，才能保证制动时摩擦片与盘面完全贴合，不会出现局部接触导致的局部过热烧片问题。
