定制鼓组用带法兰方头全螺纹拉杆

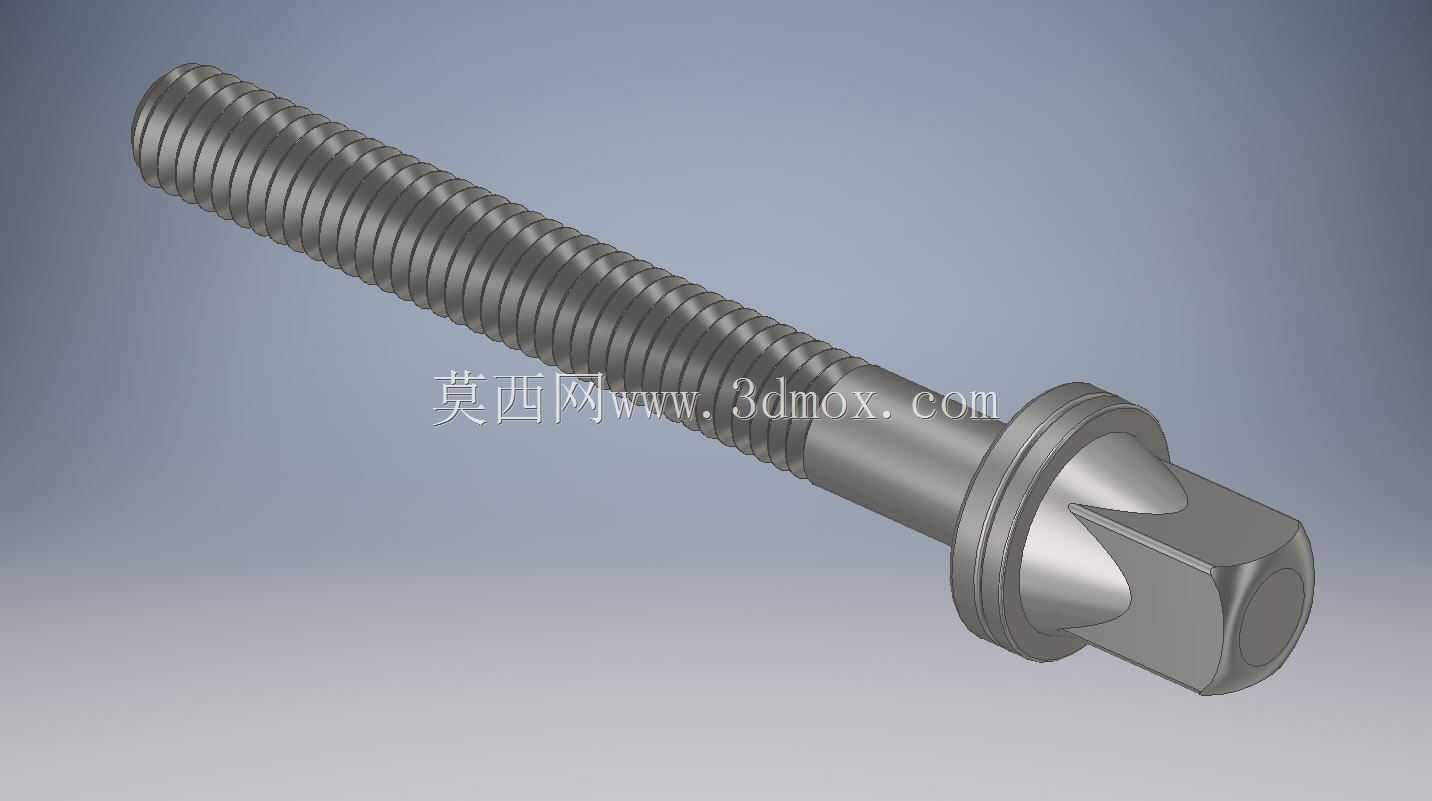

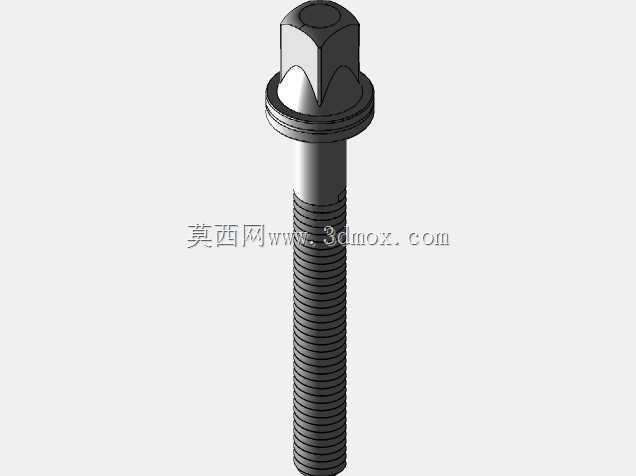

在定制打击类乐器硬件的开发过程中，鼓组各部件的连接紧固可靠性直接影响演奏时的结构稳定性与音色传导一致性，这类带法兰结构的方头全螺纹拉杆，是专门针对定制鼓组的张紧、连接需求设计的专用紧固零件，区别于标准紧固件的通用适配属性，该零件的结构完全匹配定制鼓的安装边界与受力需求。从实际使用场景来看，这类拉杆主要应用于定制鼓的鼓皮张紧调节、鼓腔与支架的连接紧固环节，演奏过程中鼓面持续受到鼓槌的冲击载荷，会将振动持续传递到连接部位，普通标准螺栓在长期交变振动载荷下容易出现预紧力衰减、连接松动的问题，直接导致鼓皮张紧度变化，影响音准稳定性，甚至出现连接部位异响干扰演奏效果。该拉杆在设计时首先针对受力特性做了结构优化，头部采用带切削槽的方头结构，并非标准外六角或内六角形式，这种结构一方面适配鼓组配套的专用调节扳手，在狭小的安装空间内可以实现小角度回转调节，方便演奏者快速调整张紧度，另一方面方头的承载面更大，调节时的受力更均匀，不会因为反复拧动造成头部棱角磨损打滑。头部下方集成的一体式法兰盘是核心的功能结构，法兰盘的直径大于杆身螺纹直径，安装时可以直接压接在鼓腔的连接座或者张紧压片上，不需要额外加装平垫，既减少了装配时的零件数量，又能增大接触承压面积，将拉杆的预紧力均匀分散到被连接件表面，避免局部压应力过大造成木质或金属鼓腔接触面的压痕损伤，同时法兰盘与杆身采用一体式过渡结构，没有拼接缝隙，不存在长期受力后垫片移位、脱落的风险。杆身采用全螺纹设计，区别于部分螺纹的标准螺栓，全螺纹结构可以实现更大范围的长度调节，适配不同厚度的鼓腔、不同行程的张紧需求，安装时不需要精确计算拧入深度，在有效螺纹行程内可以任意调整连接长度，对于定制化非标准尺寸的鼓组来说，这种设计可以大幅降低安装适配的难度，不需要针对不同安装位单独裁切杆长。螺纹部分的牙型采用标准连接螺纹，牙侧角经过优化，在保证连接强度的同时，拧动时的阻尼感适中，既不会因为阻尼过大造成调节费力，也不会因为阻尼过小导致振动下自行回转松动，螺纹的大径、中径公差控制在中等精度等级，既保证了与配套螺母的配合顺畅度，又能控制配合间隙，减少振动过程中的螺纹副相对窜动，降低松动概率。从安装边界来看，该拉杆的方头对边尺寸、法兰盘外径都经过严格匹配，方头的对边尺寸刚好适配鼓组调节扳手的卡口尺寸，法兰盘的外径小于鼓腔连接座的沉孔直径，安装时法兰盘可以完全沉入沉孔内，不会突出安装面影响外观或者干涉其他部件的装配，杆身的螺纹大径小于安装过孔的直径，装配时杆身可以顺利穿过安装孔，不会出现卡滞，杆部的光杆过渡段位于法兰盘与螺纹段之间，过渡段的直径略大于螺纹大径，装配时可以起到导向定位的作用，保证拉杆与安装孔的同轴度，避免拉杆倾斜安装造成的受力不均。从受力角度分析，拉杆在工作状态下主要承受轴向的预紧拉力，同时承受鼓面振动带来的小幅交变轴向载荷，因此在结构设计时，杆身与头部、法兰盘的过渡位置都采用了圆角过渡，避免直角过渡造成的应力集中，防止长期交变载荷下过渡位置出现疲劳断裂，螺纹收尾位置也做了退刀槽优化，避免螺纹收尾处的不完整牙型成为应力薄弱点。实际装配过程中，这类拉杆不需要复杂的安装工具，使用配套的方头扳手就可以完成预紧与调节，法兰盘的一体式设计省去了垫片装配的步骤，单根拉杆的装配时间比采用标准螺栓加垫片的组合缩短近三分之一，对于整鼓数十个连接点位来说，能有效提升装配效率。在长期使用场景下，该拉杆的结构可以有效抵御演奏过程中的持续振动，预紧力保持能力远高于普通标准螺栓，减少日常使用中的反复紧固维护频率，同时方头结构的抗磨损能力更强，经过数百次调节拧动后依然可以保持良好的扳手配合精度，不会出现棱角磨圆无法调节的问题。对于三维建模从业者来说，这类零件的建模重点在于方头切削槽的轮廓精度、法兰盘与杆身的过渡圆角、全螺纹段的收尾处理，建模时需要严格控制各段的同轴度，尤其是方头、法兰盘、螺纹段的同轴度误差需要控制在合理范围内，否则会影响后续工程图出图与实际加工的精度，螺纹部分如果采用简化建模方式，需要标注清楚螺纹的规格与精度等级，保证加工时的参数匹配，法兰盘的承压面需要保证平面度要求，避免安装时出现偏载。
