挤压式锁紧快速夹钳结构设计

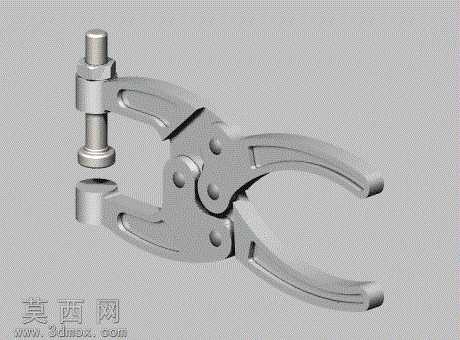

本作品为手动挤压式锁紧夹钳的三维建模设计，整体采用多连杆铰接的机械结构实现快速夹紧与自锁功能，建模过程中严格遵循机械加工的公差配合要求，对每一处铰接销轴、钳体轮廓、调节螺杆结构都进行了精准的参数化建模。建模阶段先通过草图绘制钳体的对称轮廓曲线，利用拉伸、切除等基础特征完成钳身主体的实体构建，针对铰接部位的销轴孔采用同轴心配合约束，保证多组连杆转动时无卡顿、无结构干涉，调节螺杆部分通过螺旋线扫描生成真实的螺纹牙型结构，还原螺纹旋动调节夹紧行程的实际功能。材质渲染上，整体钳体采用哑光金属质感的铬钒钢材质，调节螺杆与螺母部分做了轻微的金属光泽区分，表面添加细腻的磨砂纹理与边缘倒角的高光效果，还原五金工具真实的金属加工质感，铰接处的销轴做了细微的磨损质感处理，提升模型的真实感。结构设计上采用四连杆自锁机构，当钳口夹紧工件时，连杆机构越过死点位置实现机械自锁，无需持续施加外力即可保持稳定的夹紧力，钳口顶端的压头采用可更换式设计，通过调节螺杆的旋进旋出可以适配不同厚度的工件夹紧需求，钳柄部分做了符合人体工学的弧形轮廓设计，握持施力时更加贴合手掌轮廓，降低长时间操作的疲劳感。设计过程中重点验证了铰接点的运动轨迹，模拟夹钳从张开到锁紧的完整运动过程，确保各部件在运动行程内不会发生碰撞干涉，同时对钳体受力较大的部位做了加厚处理，保证夹紧作业时的结构强度，螺纹部分的建模还原了标准公制螺纹的牙距与牙型参数，可直接用于后续的工程图导出与加工参考，整体模型结构完整，细节还原度高，可用于手动工具产品的结构展示、工装夹具设计参考以及机械原理教学演示使用。
