可弯曲波纹柔性管路结构设计

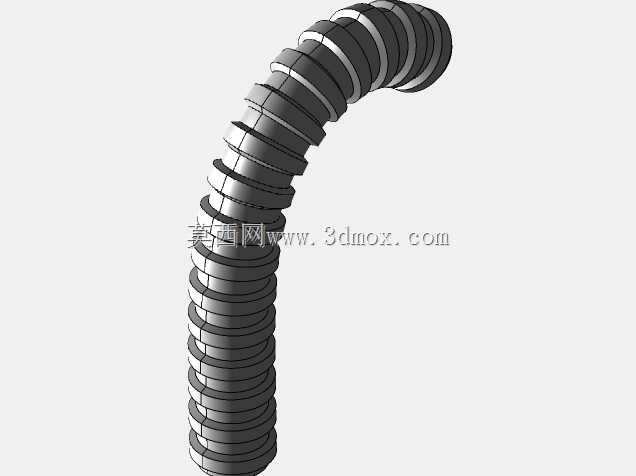

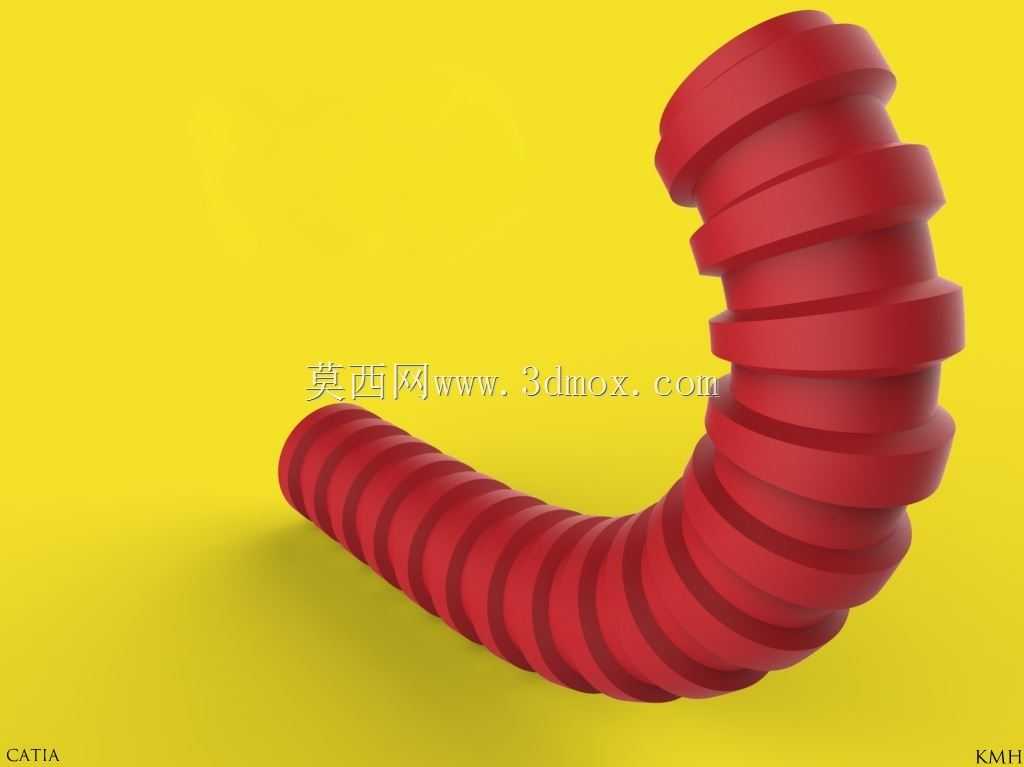

在流体输送、线缆防护等多类工程场景中，刚性管路往往难以适配安装空间存在错位、设备运行伴随持续振动、管路需要随执行部件往复摆动的工况，这类场景下柔性挠性管路的应用就成为结构设计中不可或缺的选项。这类带环形波纹结构的挠性管，核心功能是在保证管路内部通路连续、密封性能达标的前提下，提供多方向的弯曲变形能力，同时兼顾一定的轴向伸缩余量，抵消安装过程中的装配误差，以及设备运行时产生的振动位移，避免管路连接处因为应力集中出现开裂、松脱、泄漏等常见故障。从结构设计逻辑来看，这类挠性管的波纹段采用等距环形凸起的结构形式，每一圈环形凸起都相当于一个独立的变形单元，当管路受到弯曲力矩作用时，弯曲外侧的波纹单元间距会均匀拉大，内侧的波纹单元间距则对应压缩，通过多个单元的微小变形累积，实现整段管路的大角度弯曲，不会出现局部折瘪导致通路截面缩小甚至堵死的问题。不同于光滑壁面的软管，这种环形波纹的结构设计还能在径向提供足够的支撑强度，即便管路处于弯曲状态，内部的通流截面也能保持相对稳定，不会因为外部挤压或者内部负压出现过度变形，保障流体输送或者线缆穿设的通路顺畅。在实际选型应用中，这类挠性管常被用在工业设备的气路连接、冷却液输送回路，或是自动化设备活动部件的线缆防护套场景：比如机床的移动主轴冷却管路，需要随主轴做往复进给运动，刚性管路无法适配持续的位置变化，采用这类挠性管就可以在反复弯曲的工况下保持长期可靠工作；又比如小型气动设备的气路连接，设备本体和固定气源端存在安装位置偏差，挠性管可以不用额外加装弯头接头就完成连接，减少管路接头数量，也就降低了潜在的泄漏点。设计这类管路的三维结构时，首先要确定核心的通流内径参数，这个尺寸直接决定了管路的通流能力或者可穿设线缆的最大直径，需要匹配系统的流量要求或者线缆束的外径尺寸，预留足够的余量避免通流阻力过大或者线缆穿设困难。其次是波纹单元的参数设计，包括单圈波纹的凸起高度、波纹间距、管壁厚度这几个核心尺寸：凸起高度越大，单圈波纹可提供的变形量就越大，整管的最小弯曲半径就越小，但对应的径向支撑强度会有所下降；波纹间距如果过小，弯曲时内侧波纹容易出现挤压干涉，反而限制弯曲角度，间距过大则会导致单位长度的变形单元数量减少，弯曲时局部变形量过大，容易产生应力疲劳；管壁厚度需要兼顾柔性和耐压能力，厚度过大会提升管路的弯曲阻力，需要更大的外力才能让管路变形，厚度过小则会降低管路的耐压等级，在内部带压输送流体时容易出现鼓包甚至破裂的问题。安装边界方面，这类挠性管的两端通常设计为光滑直段结构，用来和接头配合实现密封固定，直段的外径尺寸需要和配套的快插接头、卡套接头或者箍紧接头的尺寸公差匹配，保证连接后的密封可靠性；安装时需要注意预留足够的管路长度，避免管路处于极限拉伸状态，同时弯曲半径不能小于设计允许的最小值，否则会大幅降低管路的使用寿命，在反复变形的工况下提前出现疲劳破损。另外在布置走向时，要尽量避免管路和周边的尖锐棱角直接接触，防止长期摩擦导致管壁破损，如果是应用在存在外部磨损风险的场景，还可以在波纹外部附加防护层，但要注意不能限制管路本身的弯曲变形能力。不同于金属波纹管侧重高温高压工况的设计，这类非金属材质的挠性管更侧重轻量化、低成本、耐普通腐蚀的应用场景，在常规工业环境、民用设备内部的柔性连接场景中应用极为广泛，建模过程中需要重点保证波纹段的特征均匀性，每一圈波纹的轮廓尺寸保持一致，避免因为建模误差导致局部应力集中，影响后续的结构仿真验证结果准确性。
