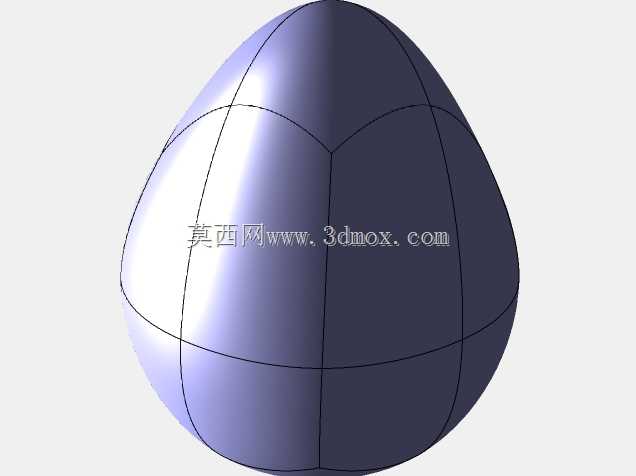

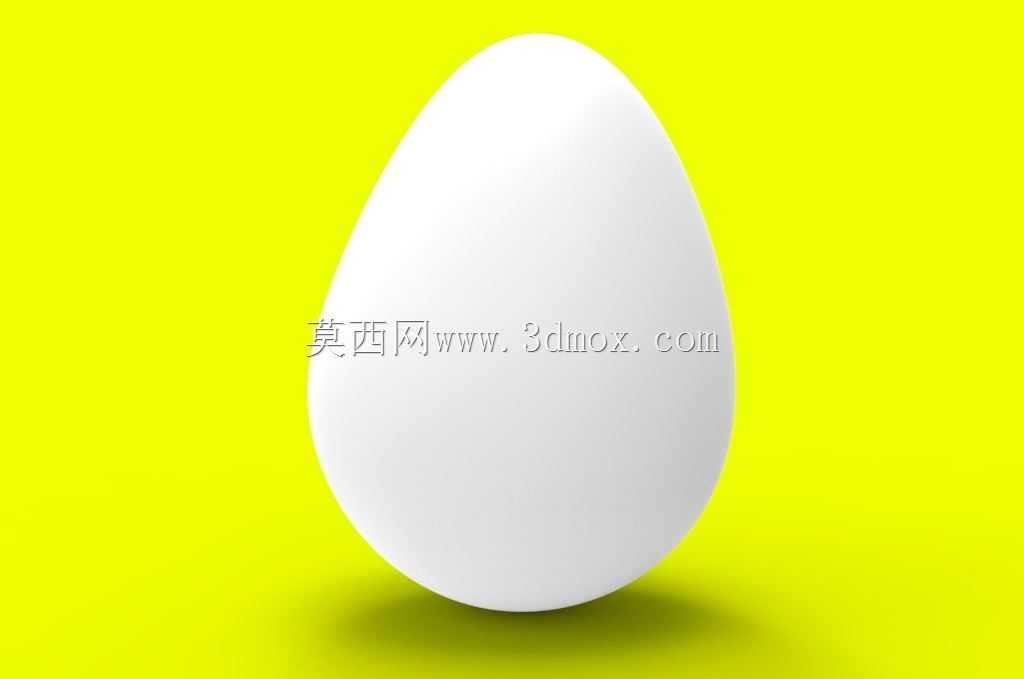

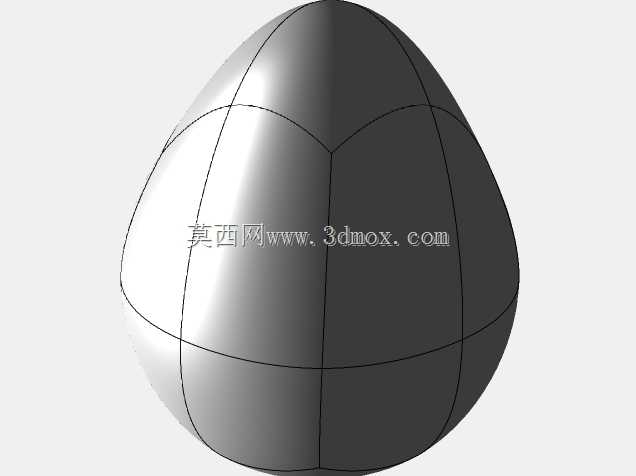

仿真禽蛋外形结构三维数字建模

在食品加工装备的研发测试环节，禽蛋外形的标准样件建模是很多检测、分拣、包装设备前期验证的核心基础参考，很多刚接触食品机械设计的工程师容易忽略这类基础仿生样件的建模精度，觉得只是个简单的椭球，实际落地到产线适配时，往往因为曲面曲率、重心位置的偏差，导致分拣抓手的夹持力度匹配出错、输送轨道的卡位设计不合理，甚至在视觉检测工位的标定环节出现基准偏差。做这个蛋类外形建模的时候，首先要跳出标准椭球的固化思路，真实的禽蛋并不是两端对称的回转椭球，其钝端与尖端的曲率半径存在连续渐变的差值，建模过程中需要先通过多截面轮廓的采样拟合，先确定纵向中心截面上的轮廓曲线，控制点的排布要贴合真实禽蛋的外形变化，钝端的曲率过渡更平缓，尖端的收窄弧度要符合自然形态的收缩比例，不能做成生硬的锥状。从实际应用场景来看，这类标准蛋形模型可以直接导入禽蛋分拣设备的动力学仿真模块，用来验证不同直径规格蛋类在输送辊道上的滚动姿态，提前预判输送过程中出现的卡滞、跳料问题；也可以作为夹持机械手的末端执行器设计参考，根据蛋形曲面的接触点分布，调整柔性夹爪的包覆角度与压力阈值，避免夹持力过大造成蛋壳破损，或是夹持力不足导致物料掉落。在设计思路上，建模全程采用回转类曲面的构建逻辑，但要打破标准回转体的对称约束，在横向截面的轮廓上加入微小的椭圆度偏差，还原真实禽蛋并非完美轴对称的形态特征，这样的模型导入视觉检测算法训练集时，能提升算法对实际生产中不同形态禽蛋的识别鲁棒性，避免因为训练样本都是完美对称模型，导致实际产线上识别漏检率升高。关于外形尺寸与安装边界的适配，建模时参考了常规鲜鸡蛋的通用尺寸区间，整体长轴尺寸控制在50mm到55mm的常规范围，短轴最大直径位置在距离钝端三分之一总长的位置，这个位置也是实际产线上夹持、定位的核心受力区域，模型的重心位置设置在长轴方向距离钝端约45%总长的位置，和真实鲜蛋的重心分布基本一致，在做跌落仿真、输送姿态仿真的时候，能得到更贴近真实工况的计算结果。很多做食品包装设备的工程师在设计蛋托模具的时候，也会用到这类标准蛋形模型来做型腔的布尔运算，这时候模型的曲面连续性就格外重要，如果曲面存在不光顺的拐点，加工出来的蛋托型腔就会出现局部凸起，导致放蛋时蛋壳局部受力集中，增加储运过程中的破蛋率。建模过程中对曲面的G2连续性做了反复校验，整个外表面没有曲率突变的棱线，不管是做渲染展示、3D打印样件，还是直接导入CAM模块做模具加工，都不需要额外做曲面补正处理。另外在做禽蛋清洗设备的喷淋角度仿真时，这个模型也能作为标准障碍物参考，用来调整喷淋头的布置间距与喷射角度，确保蛋液、污渍残留位置都能被喷淋覆盖，同时避免喷射压力过大把蛋从输送线上冲落。很多人觉得这类日常物品的建模没有技术含量，实则不然，越是贴近日常生产物料的基础模型，越要贴合真实的物理形态特征，差之毫厘的曲面偏差，放到量产产线上就可能造成数以万计的物料损耗，从结构设计的角度来说，这类基础仿生样件的建模精度，恰恰是整套设备设计细节是否到位的缩影。
