异径弯通式流体管路连接接头结构

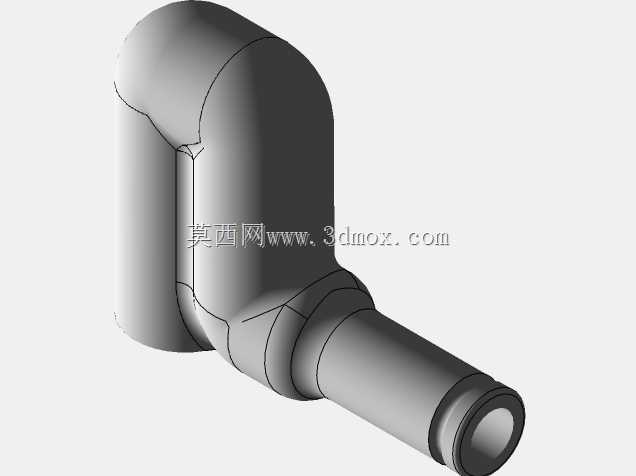

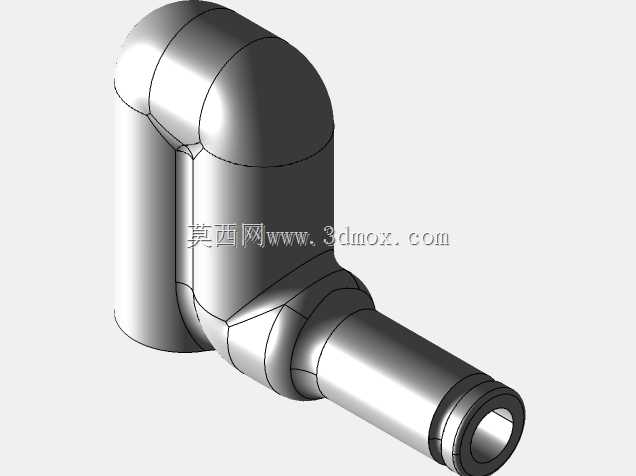

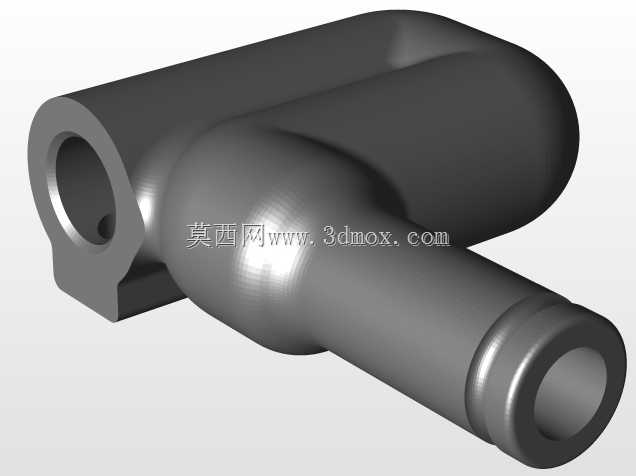

在流体输送系统的管路布设场景里，这类异径弯通接头是管路转向、变径衔接环节的核心构件，常应用在气动控制回路、低压液压支路、小型给排水管路、实验设备气路连接等场景中，承担着改变管路走向、适配不同通径管路对接的核心作用，能在有限的安装空间内完成管路的90度转向衔接，避免管路过度弯折产生的流阻激增问题。从结构设计来看，该接头采用一体化铸造成型后做精加工处理，主体分为三个功能区段：一端为大口径圆柱对接端，内孔做光滑镗孔处理，端面预留密封件安装位，可直接与同通径的硬管、阀组出口做插接或法兰对接，该段外侧设置的凸台结构为安装定位面，装配时可贴靠设备安装板做限位，防止接头受管路振动产生轴向窜动；中间的球形过渡腔体是整个结构的流道优化核心，不同于常规直角弯头的直角折角流道，球形过渡能让流体在转向过程中保持更平缓的流态，大幅降低直角转向带来的局部压力损失，同时减少流体介质中杂质在转角处的沉积概率，尤其适配带有微小固体颗粒的流体输送场景；另一端为小口径长圆柱插接端，外圆加工有两道环形凹槽，用于安装O型密封圈或者管路卡簧，当与柔性软管对接时，卡簧可嵌入软管内壁增强连接抗拉脱能力，密封圈则保证衔接处的密封性能，避免输送介质泄漏。从安装边界来看，大口径端的外圆直径为整个接头的最大径向尺寸，安装时需预留不小于该直径1.2倍的操作空间，方便扳手等工具对接头进行紧固操作；小口径端的长度经过尺寸校核，插入对应通径的软管后，预留的密封槽位置刚好处于软管的有效密封段内，不会出现插入过深顶碰对侧管路、或是插入过浅导致密封失效的问题；接头整体的转弯半径经过流场仿真验证，在保证结构强度的前提下尽可能缩小外形尺寸，适配紧凑布设的管路系统，比如在小型自动化设备的气路排布中，这类接头可以直接安装在阀岛的侧方出口，不需要额外增加转接块就能完成管路转向，减少整个气路的接头数量，降低泄漏点的出现概率。设计过程中，针对接头的壁厚做了等强度校核，球形过渡段的壁厚略低于两端对接段的壁厚，因为球形结构自身的承压能力优于圆柱结构，在相同工作压力下可以适当减小壁厚来降低整体重量，同时不会影响结构的耐压性能；两端对接段的壁厚则根据对应通径的管路工作压力做加厚处理，尤其是大口径端的根部位置，做了圆弧过渡处理，避免应力集中导致的接头在长期受管路振动、压力脉冲作用下出现疲劳断裂的问题。实际使用中，这类接头不需要额外的焊接工序，根据对接管路的类型选择卡接、插接或者螺纹连接的方式即可完成装配，后期维护拆卸也十分便捷，当某一段管路出现破损需要更换时，只需要拆卸对应端的固定件就能完成管路更换，不需要拆解整个管路回路。针对不同的输送介质，该结构可以更换不同的材质来适配，比如输送腐蚀性介质时可以采用不锈钢或者工程塑料材质，输送常规压缩空气时采用铝合金材质即可满足强度和耐腐蚀要求，输送高压油路时则采用碳钢做表面镀锌处理，结构本身的流道设计不需要做调整，只需要根据材质的强度参数调整对应壁厚就能满足不同工况的使用需求。在管路系统的阻力计算中，这类带球形过渡的弯通接头的局部阻力系数仅为常规直角弯头的60%左右，在长距离输送回路或者对压力损失敏感的精密气控回路中，使用这类接头能有效降低整个回路的压力损失，减少动力源的输出功率损耗，提升整个系统的运行能效。
