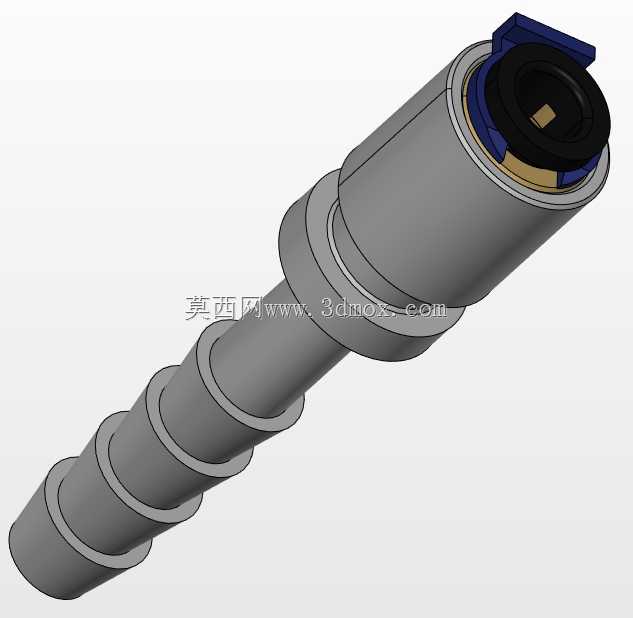

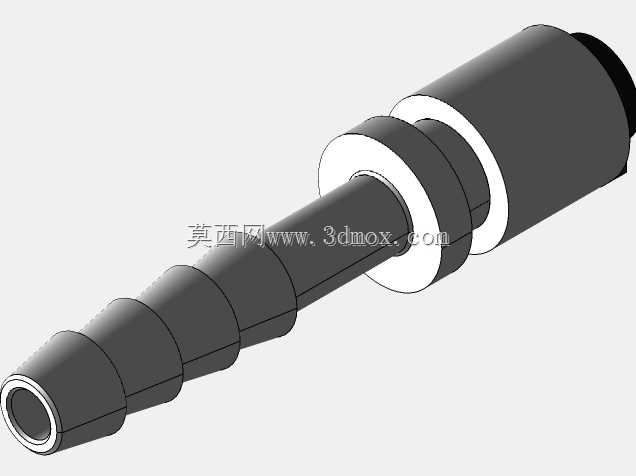

E3D水冷管路倒钩式连接适配接头

在桌面级FDM3D打印设备的水冷散热系统搭建、小型电子设备液冷回路改造、紧凑型工业液冷模组装配场景中，这类带倒钩结构的水冷适配器是管路连接环节的核心基础零件，主要承担硬质水冷块接口与柔性输水软管之间的过渡连通作用，解决不同规格接口的匹配问题，同时保证液路在长期运行中的密封可靠性，避免冷却液渗漏引发的设备短路、散热失效故障。从实际使用场景来看，这类接头常应用在E3D系列热端的水冷改装方案中，原装风冷结构在长时间高功率打印高温耗材时，热端上部散热不足容易导致耗材提前软化堵头，改装水冷回路后需要通过适配接头将热端的水冷接口与外置水冷泵、冷排的软管连通，倒钩结构的设计就是针对柔性软管的连接需求，不需要额外的快接母座就能实现可靠固定。从结构设计逻辑来看，接头整体采用阶梯轴式的分段结构，一端为带多道环形倒钩的插管段，插管段的外径与常用的4*6mm、3*5mm规格柔性硅胶管、PU管内径匹配，每道倒钩的外径略大于软管内径，安装时将软管推过所有倒钩环后，软管自身的弹性回缩力会紧紧包覆在倒钩的环形槽内，即使管路内存在0.1-0.3MPa的循环水压，也不会出现软管脱开的问题，相比光滑插管结构，倒钩结构的抗拔脱能力能提升3倍以上，不需要额外加装喉箍就能满足小型液冷系统的压力要求，非常适合空间紧凑、无法安装额外固定件的设备内部布局。接头另一端为对接段，针对E3D水冷热端的接口尺寸做了匹配设计，对接端的内部设置有定位台阶，安装时可以直接抵靠在热端水冷腔的对接面上，配合端面密封圈就能实现径向密封，避免对接位置出现渗漏。设计过程中，外部轮廓尺寸、通孔通径都严格参照公开的E3D水冷接口参数做了还原，通径大小匹配热端内部水冷流道的过流面积，不会因为接头通径缩小造成流阻增大，影响冷却液的循环效率，保证散热流量能够带走热端传导上来的多余热量。需要注意的是，对接端内部的尺寸因为缺乏官方的详细公差参数，做了近似化处理，实际加工或者3D打印制作该接头时，需要根据实际所用的热端接口实测尺寸对配合公差做微调，保证配合松紧度合适，既不会因为过紧造成安装困难压坏密封圈，也不会因为过松出现密封失效渗漏。从安装边界来看，接头整体的轴向长度控制在紧凑范围内，插管段的多道倒钩总长度足够容纳软管的插入深度，对接段的外径不会和热端周边的固定螺丝、散热风扇支架、送料机构产生运动干涉，安装后接头的轴线与热端水冷接口轴线重合，不会出现偏斜造成的管路弯折，避免软管长期弯折出现流道堵死或者开裂漏液的问题。在实际选型使用时，这类倒钩式接头相比螺纹式快接接头，成本更低、占用空间更小，非常适合小流量、低压力的紧凑型液冷系统，安装时只需要将软管完全推过所有倒钩环，确保软管端面抵靠在接头中部的限位轴肩上即可，拆卸时可以轻轻撬动软管端部让空气进入管内，就能轻松拔下软管，不会像过盈配合的光滑接头那样拆卸困难，也不会损伤软管内壁。在三维建模过程中，倒钩的环形棱边做了微小的圆角处理，避免安装时锋利的棱边割伤软管内壁，造成软管破损漏液，中部的限位轴肩除了作为软管插入的定位基准，也可以作为安装时的受力面，方便将接头推入热端的对接孔内，不会因为受力不均造成接头偏斜。这类接头的材质通常选用耐温的POM或者不锈钢材质，POM材质的接头重量轻、成本低，适合桌面级设备使用，不锈钢材质的接头耐腐蚀性更好，适合使用工业冷却液的长期运行场景，建模时的壁厚均匀性也做了考量，避免壁厚突变造成的注塑成型缺陷或者3D打印时的应力变形，保证接头的结构强度能够承受管路的正常拉扯与水压冲击。
