工业仓储用可堆叠金属网箱框结构设计

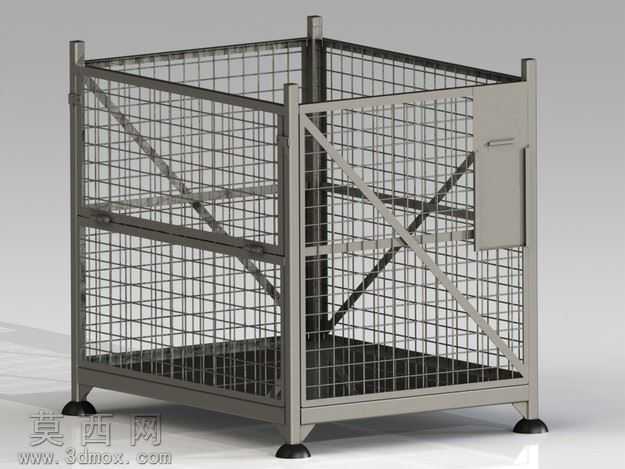

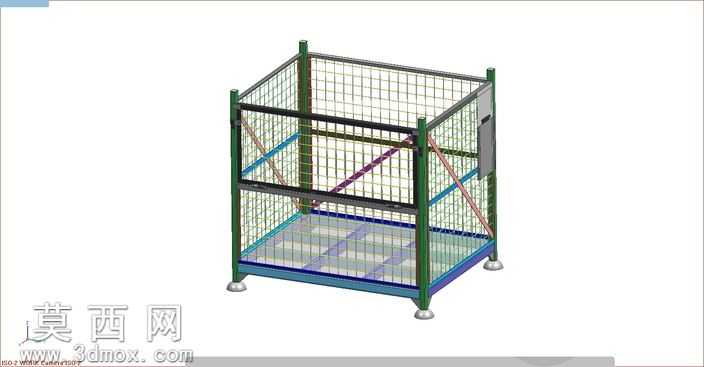

本作品为工业仓储场景使用的可堆叠金属网箱框三维模型，建模过程严格遵循仓储物流器具的实际生产工艺与使用需求，采用自底向上的建模逻辑完成整体结构搭建。首先完成底部承托框架的建模，采用矩形截面金属型材作为底部主承力梁，按照均布载荷承重要求排布横梁间距，底部预留标准叉车作业叉孔位，适配通用手动液压叉车与电动叉车的作业尺寸，底部四角安装带防滑减震结构的金属支撑脚，支撑脚高度经过精准计算，堆叠时可嵌入上层网箱的底部定位槽内，避免堆垛时发生滑移倾覆。主体框架部分采用等边角钢作为竖向主立柱，立柱壁厚根据额定承重选取对应工业常用规格，立柱之间采用满焊连接的工艺结构建模，侧面与背面采用钢丝网格结构，网格丝径与网孔尺寸按照常规仓储周转的防漏、可视需求设定，既保证箱体侧面的结构强度，避免存放的小件物料掉落，又能实现箱内物料的可视化管理，方便仓储盘点时快速识别箱内货品。箱体正面设置可半开的取料门结构，门体采用与侧面一致的网格材质，门轴采用可拆卸的插销式结构建模，门锁采用弹簧式搭扣结构，无需额外工具即可快速开启关闭，方便在不堆叠上层箱体的情况下直接取用箱内物料，提升仓储作业的取货效率。箱体内部设置可拆装的斜向加强筋结构，分别布置在侧面与背面的框架对角位置，用于提升箱体整体的抗扭强度，避免满载搬运过程中框架发生形变，延长器具的使用寿命。材质渲染阶段，主框架立柱与底部承托梁采用工业常用的喷塑绿色金属材质，还原仓储器具的常规外观配色，网格部分采用镀锌钢丝的银灰色金属材质，表面做轻微的粗糙质感处理，还原镀锌工艺的真实表面效果，支撑脚底部采用灰色橡胶材质，还原防滑垫的质感，搭扣与插销部分采用亮面镀锌金属材质，区分不同部件的材质差异。整体建模过程中所有连接部位均还原真实的焊接、螺栓连接结构，未做简化省略，所有尺寸参数均参考现行的仓储笼行业标准设定，可直接用于生产参考、仓储方案仿真演示、物流园区规划场景搭建等用途，模型结构规整，特征树清晰，可根据实际使用需求快速修改尺寸、网格密度、承重等级等参数，适配不同行业的仓储周转需求。
