金属折弯安装固定连接支架结构

项目分类:3D模型 发布时间:2021-10-16 ID:322474
  • 金属折弯安装固定连接支架结构
  • 金属折弯安装固定连接支架结构
  • 金属折弯安装固定连接支架结构

这类钣金折弯支架在工业装配场景里的应用覆盖度非常高,小到小型机电设备内部的元器件固定,大到生产线旁的辅助构件挂载,都能看到这类结构的身影,它的核心作用是在两个存在安装面高度差、或是安装面存在角度偏移的部件之间,建立刚性的连接支撑,避免被固定的部件在设备运行过程中出现晃动、位移,甚至因为长期振动出现连接松脱的问题。

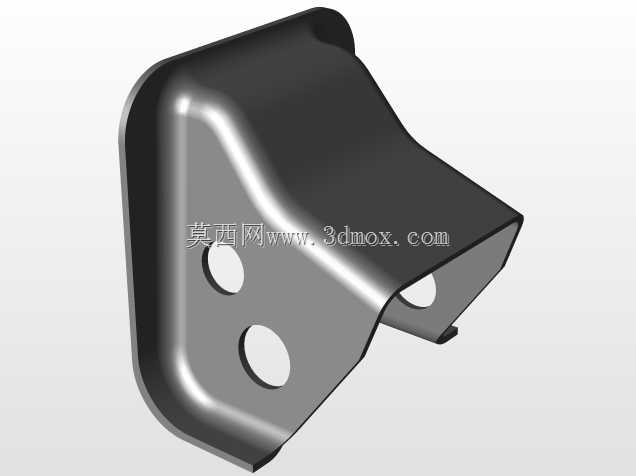

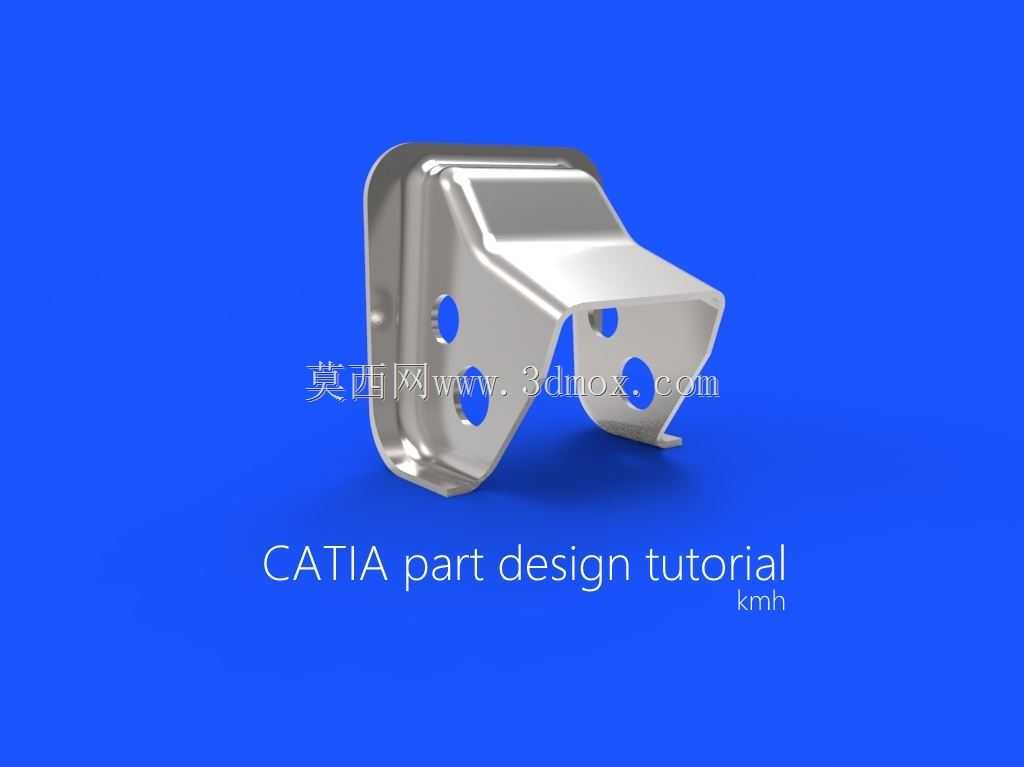

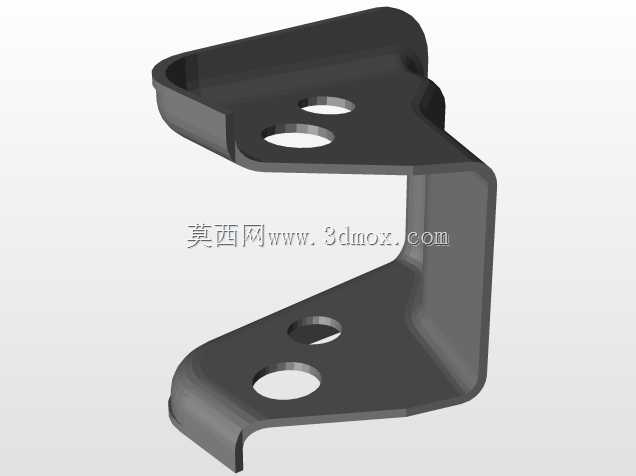

从实际使用的角度看,这个支架的功能特性完全围绕安装可靠性做设计,首先主体采用一体冲压折弯成型的结构,没有额外的焊接拼接部位,从根源上避免了焊接变形、焊道应力集中带来的强度短板,整体的抗振动、抗疲劳性能要比拼接式的支架好很多,在有持续振动的设备运行场景里,这类一体成型的支架长期使用不会出现焊缝开裂的问题。支架上预留的三个安装孔位,分别对应两个安装面的固定需求:垂直方向的安装面用来和设备的主安装基面贴合固定,水平延伸出的折弯面则用来承载需要固定的外接部件,孔位的孔径设计适配常规的机制螺丝安装,孔边做了轻微的沉台处理,安装时螺丝头可以完全没入支架表面,不会出现凸起干涉被固定部件安装平面的问题。

设计这类支架的时候,首先要考虑的是安装边界的约束,垂直安装面的两个孔位间距需要匹配主基面上预留的安装孔位间距,避免现场安装时出现孔位对不上的问题,折弯的R角大小需要匹配所选钣金材料的折弯工艺参数,R角过小容易出现折弯处外侧材料开裂,R角过大则会导致折弯后支架的安装面贴合度不足,固定后存在细微的活动间隙。延伸出去的承载面长度,需要根据被固定部件的安装深度来确定,既要保证被固定部件有足够的支撑接触面积,避免固定后部件出现悬臂翘曲,也要控制整体的外伸长度,减少支架本身承受的悬臂弯矩,毕竟钣金件的厚度有限,过长的悬臂在承受载荷时容易出现永久变形。

从外形尺寸的适配性来看,这类支架的整体厚度通常根据承载需求选择1.5mm到3mm之间的冷轧钢板,表面做镀锌或是钝化处理,提升防锈抗腐蚀能力,适合在普通工业车间的环境下长期使用。垂直安装面的外形做了切角收边处理,不是规整的矩形结构,一方面是为了避让主安装基面旁边的其他凸起构件,避免安装时出现干涉,另一方面也能减少不必要的材料使用,在不降低结构强度的前提下控制零件的整体重量。折弯处的加强压筋设计是这类支架很容易被忽略的细节,在折弯转角的位置压出浅的加强筋,可以大幅提升折弯位置的结构刚度,即使承受超过额定值的瞬时载荷,折弯位置也不容易出现角度变形,保证两个安装面之间的角度始终保持设计值,不会因为支架变形导致被固定部件的位置出现偏移。

实际选型使用的时候,需要先确认安装面的空间是否足够容纳支架的垂直安装面,同时要核对承载面的高度是否和被固定部件的安装高度匹配,如果存在小范围的高度差,可以通过在安装面之间添加调整垫片的方式补偿,但不建议通过强行掰动支架的方式调整角度,那样会破坏折弯处的内部应力,大幅降低支架的使用寿命。安装时优先在垂直安装面的两个孔位加装防松垫圈,因为这个位置是主要的承力部位,设备运行产生的振动会持续作用在连接螺丝上,防松结构可以有效避免螺丝在长期振动下出现回转松脱。承载面的单孔固定时,要注意被固定部件的重心尽量落在承载面的中心区域,不要让重心过度偏离支架的主体支撑范围,否则会对支架产生额外的扭转力矩,长期使用容易导致支架出现扭曲变形。

很多刚接触结构设计的人员在做这类支架的时候,容易忽略折弯边的最小高度要求,往往把折弯边的高度设计得过小,导致折弯工艺无法实现,或是折弯后边缘的直线度达不到安装贴合的要求,这个支架的垂直边高度就预留了足够的折弯工艺余量,既保证了安装面有足够的接触面积来分散固定压力,也符合常规钣金折弯的工艺要求,不需要额外开特殊的折弯模具,用常规的数控折弯设备就可以批量加工,生产的成本和加工效率都能得到很好的控制。另外支架的所有外露边缘都做了去毛刺处理,安装操作的时候不会划伤操作人员的手部,也不会在安装过程中刮伤相邻部件的表面涂层,这些细节都是在实际工程应用里经过长期验证的实用设计。
