CATIA设计的折弯钣金安装固定支架

这类钣金折弯支架在工业装配场景里的应用覆盖度极广，小到民用电气柜内部的元件固定，大到自动化生产线的辅助定位挂载，都能见到同结构类型零件的身影。它的核心用途是作为两个异向安装面的衔接载体，一侧通过卡接结构卡在预设的型材卡槽内，另一侧通过螺栓孔完成待固定部件的锁附，不需要额外做焊接或者复杂的型材打孔工序，能大幅缩减现场装配的调整时间。

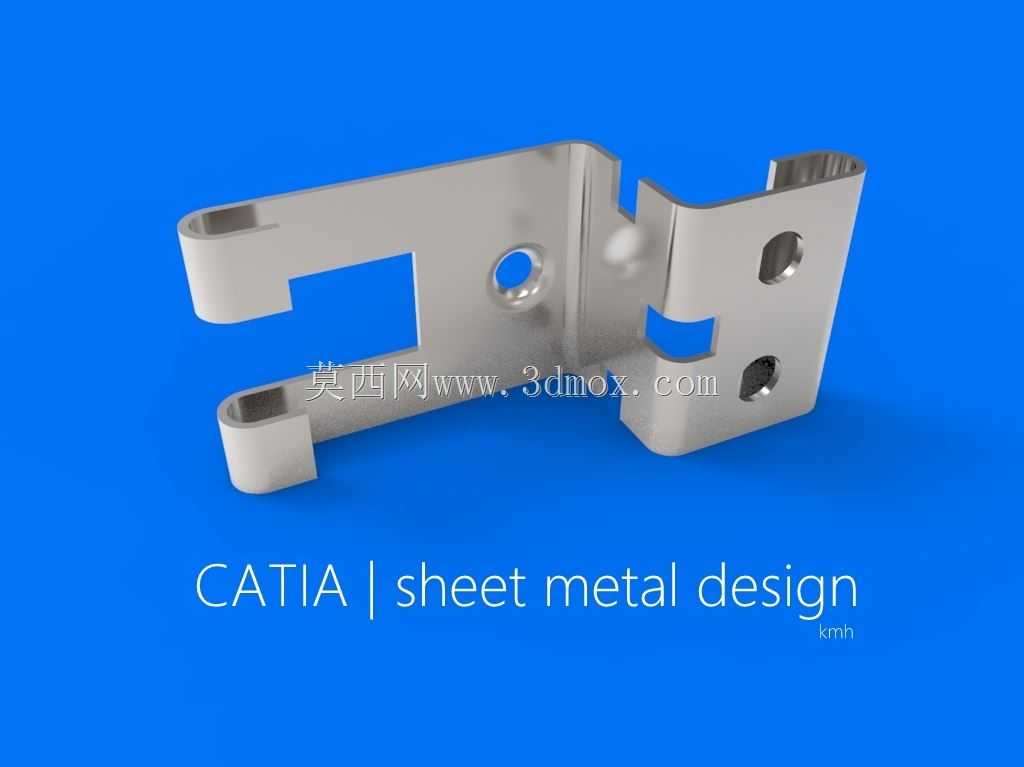

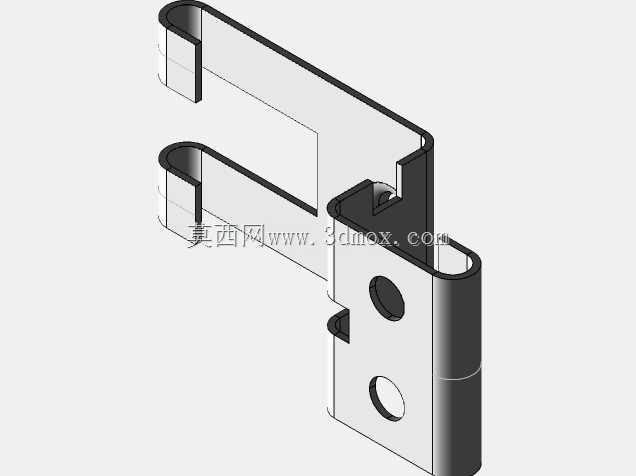

从功能特性上看，这个零件采用等厚薄板折弯成型，整体没有冗余的结构凸起，所有弯折处都做了适配板材厚度的内R处理，避免折弯处出现应力集中开裂的问题。左侧的上下两个卡钩尺寸是严格匹配常用工业铝型材的卡槽宽度设计的，卡入后能限制X、Y两个方向的窜动，不会因为设备运行的振动出现松脱；右侧的安装面设置了三个不同位置的通孔，能兼容不同孔距的小型传感器、线管固定座、小型气动元件的安装需求，中间的方形让位缺口是为了避开安装面上的凸起焊点或者预装好的螺丝头部，保证支架安装后能完全贴附在基准面上，不会出现安装倾斜的问题。折弯转角处的小凸点是一体冲压成型的定位点，卡入型材卡槽时能和卡槽内的预设凹点契合，起到预定位的作用，安装时不需要人手长时间扶稳就能直接拧固定螺丝，降低高空或者狭窄空间内的装配难度。

做这类钣金件的三维设计时，首先要确定的是安装边界的尺寸约束：首先要测量待适配型材的卡槽开口宽度、卡槽深度，保证卡钩的伸出长度和卡合厚度能完全卡入卡槽，预留0.1mm左右的装配间隙，避免因为板材公差导致卡接过紧或者过松；其次要确认右侧安装面的安装空间，保证支架安装后不会和周边的运动部件产生干涉，三个安装孔的位置要避开内部的走线或者管路走向，孔位边缘到折弯边的距离要大于两倍板材厚度，避免冲孔时出现板材变形。设计过程中要优先用钣金模块的基体法兰、边线法兰、折弯命令来构建模型，不要用实体切除的方式做钣金结构，不然展开下料时会出现尺寸偏差，所有的冲孔特征都要在展平状态下校验孔位到折弯线的距离，避免折弯后孔位出现变形移位。

外形尺寸上，这个支架的整体横向跨度控制在常用小型安装件的适配范围内，纵向高度不超过单节型材的标准长度，折弯后的两个安装面垂直度公差控制在0.1mm以内，保证安装后不会出现偏斜。板材厚度选用常规的冷轧钢板厚度，兼顾结构强度和轻量化需求，表面处理可以根据使用场景选择镀锌或者喷塑，应对不同的防腐需求。安装时只需要将左侧卡钩对准型材卡槽推入，听到定位凸点卡入的声响后，在右侧安装面对应的孔位锁入螺栓即可完成固定，拆卸时只需要松开螺栓，稍微撬动支架就能从卡槽内退出，不需要破坏型材本身的结构，能反复拆装使用，适合需要经常调整部件位置的设备调试场景。

在实际的设备运维场景里，这类支架的替换成本极低，因为是标准钣金成型件，不需要开模，只要有对应的展开图纸就能通过数控冲床、折弯机快速加工，遇到损坏或者需要调整安装位置的情况，能快速制作替换件，不会长时间耽误设备运行。设计时还要注意折弯的顺序，先冲定位孔和安装孔，再完成两侧的折弯工序，最后冲制转角处的定位凸点，能最大程度减少加工过程中的尺寸误差，保证成品的装配精度。
