内燃机用组合式凸轮轴结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:322476
  • 内燃机用组合式凸轮轴结构设计
  • 内燃机用组合式凸轮轴结构设计
  • 内燃机用组合式凸轮轴结构设计

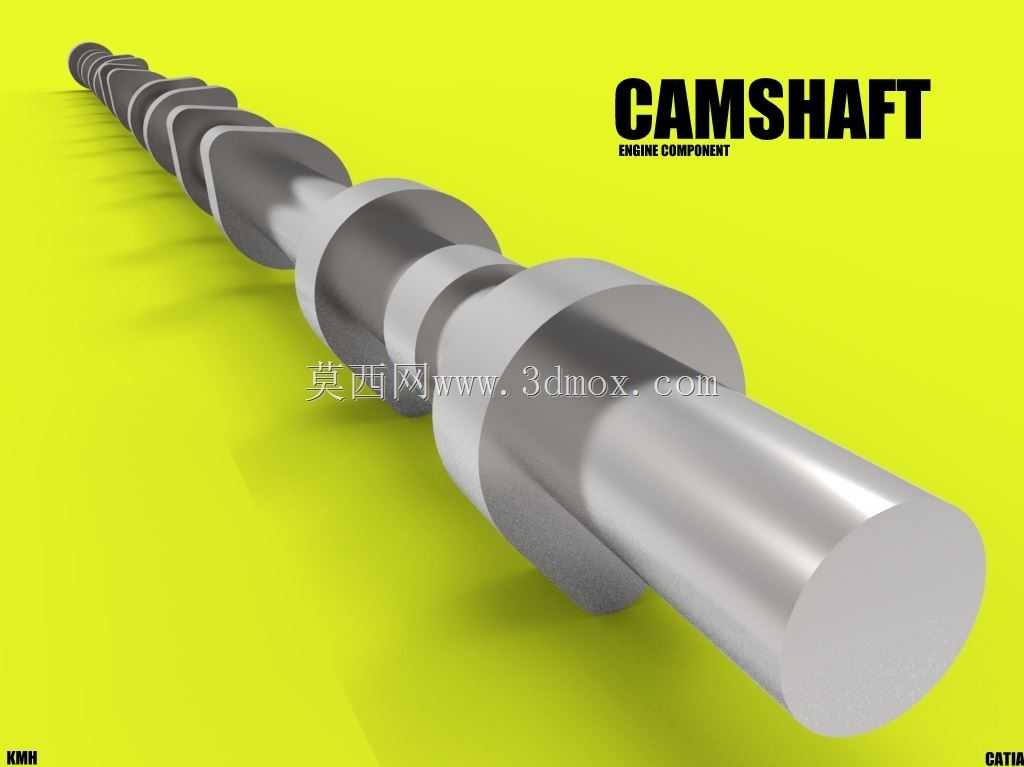

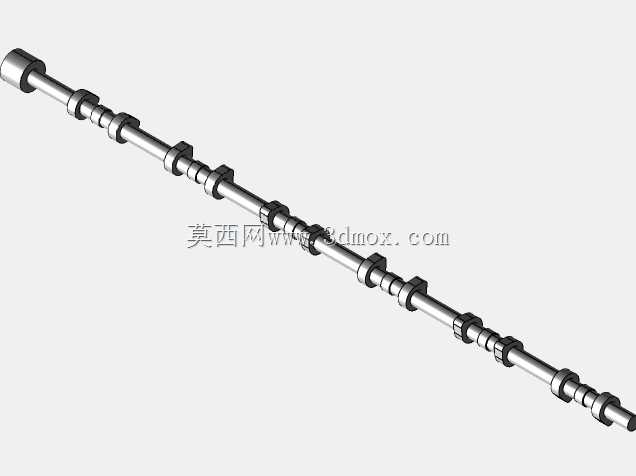

在往复式内燃机的配气机构系统中,凸轮轴是决定气门开闭时序、升程规律的核心执行零件,其型线精度、安装同轴度、表面耐磨性能直接决定发动机的充气效率、怠速稳定性与全工况动力输出表现,是动力系统中对加工精度与装配匹配度要求极高的轴类部件。本次设计的凸轮轴采用整体式锻造基体搭配多组凸轮桃片的集成结构,沿轴向依次布置多组进排气凸轮型面,相邻凸轮之间通过等直径轴颈过渡,轴段两端预留轴承安装位与正时传动对接结构,可直接适配直列多缸内燃机的缸盖安装空间,无需额外增设转接衬套即可完成装配定位。

从实际应用场景来看,这类凸轮轴主要适配小排量自然吸气内燃机的顶置配气布局,可覆盖乘用车动力、小型通用发电机组、园林机械动力等多个使用场景,工作过程中通过正时链条或皮带与曲轴端保持固定传动比,随曲轴同步旋转过程中,凸轮型面推动挺柱、摇臂组件克服气门弹簧预紧力,精准控制进排气门的开启与关闭时刻,保证气缸在进气行程吸入充足可燃混合气、排气行程彻底排出燃烧废气,同时在压缩与做功行程保持气门的可靠密封,避免气缸压力泄漏影响动力输出。

设计过程中优先考虑了凸轮型线的运动学特性,桃片的升程段采用等加速等减速曲线过渡,缓冲段设置合理的预升程量,避免气门开启与关闭瞬间出现冲击异响,同时降低挺柱与凸轮接触面的接触应力,减少长期运转过程中的型面磨损。轴颈的直径公差按照h6级精度设计,与缸盖凸轮轴轴承孔的配合间隙控制在0.03-0.05mm区间,既保证高速旋转过程中的润滑介质形成稳定油膜,又避免间隙过大导致的轴系跳动,影响气门正时的控制精度。轴向尺寸链设计时,严格匹配各缸进排气门的中心距,凸轮相位角按照对应缸的点火间隔角精准排布,保证各缸工作循环的配气相位一致性,避免出现各缸进气量不均导致的怠速抖动问题。

安装边界方面,整根轴的总长度根据适配机型的缸数与缸心距确定,两端轴头分别设置正时轮安装键槽与信号盘安装位,轴向定位通过前端轴肩与后端止推片实现,轴向窜动量控制在0.1-0.2mm范围内,既补偿热胀冷缩带来的轴段长度变化,又避免轴向窜动导致的凸轮与挺柱偏磨。凸轮型面的表面粗糙度要求达到Ra0.8以下,基体采用合金钢材质经调质处理后,凸轮表面再进行高频淬火处理,硬度达到HRC55-62,保证长期高接触应力工况下的耐磨寿命,轴颈表面设置均匀分布的油孔,与缸盖润滑油道连通,运转过程中持续为摩擦副提供压力润滑,降低摩擦损耗与零件磨损速率。

在结构细节处理上,相邻凸轮之间的过渡轴段采用圆角过渡,避免应力集中导致的轴段疲劳断裂,油孔位置设置在轴颈的非承载区,避免油孔边缘出现应力集中影响轴的结构强度。凸轮的轮廓加工精度控制在0.01mm以内,型线的相位角误差不超过±0.5°,保证配气相位的偏差处于设计允许范围内,不会出现气门早开晚关导致的气门与活塞运动干涉问题。整轴的动平衡精度按照G2.5级要求设计,最高允许工作转速适配发动机6000rpm的额定转速,避免高速运转过程中出现轴系振动,影响配气机构的工作稳定性与整机NVH表现。
