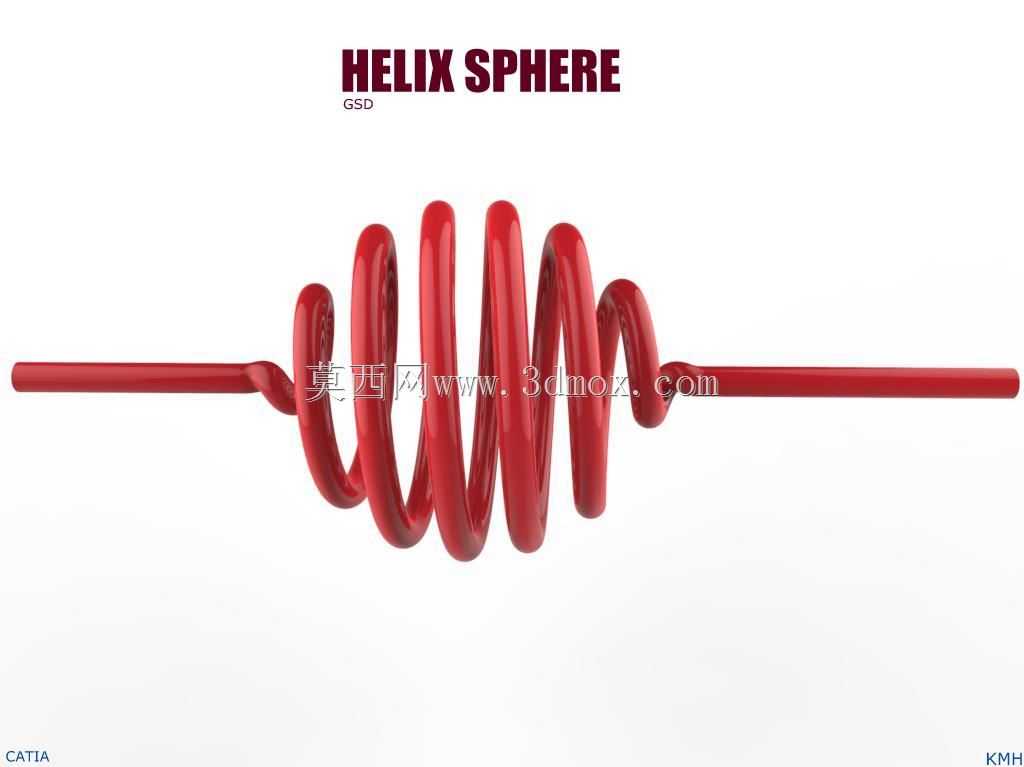

球形螺旋结构三维设计作品

这类球形螺旋结构在工业场景中常作为特殊弹性元件、流体导流构件或是精密传动缓冲部件使用，在小空间缓冲减震、特殊流道紊流生成、微型传动复位等场景下有不可替代的作用。不同于常规圆柱螺旋弹簧的线性刚度特性，球形螺旋的变径结构能带来非线性的刚度曲线，在压缩行程初期刚度较低，可吸收微小振动，随着压缩量增加，螺旋圈逐渐贴合接触，刚度快速上升，能承受更大的瞬时冲击载荷，这种特性非常适合用在精密仪器的隔振支座、小型执行机构的复位组件中，避免常规弹簧刚度过大导致的硬接触损伤，或是刚度过小带来的复位滞后问题。

设计这类结构时，首先要确认安装边界的空间约束，两端伸出的直杆段需要匹配对应安装孔的直径公差，通常直杆段的外径要比安装孔小0.1-0.2mm，保证装配时能顺利插入，同时直杆段的长度要超出安装面至少2倍线径，方便后续做卡簧固定或是焊接定位。中间球形螺旋段的最大外径要严格控制在安装腔的内径范围内，预留至少1mm的径向活动间隙，避免工作过程中螺旋外圈和安装腔内壁发生摩擦剐蹭，磨损构件表面影响使用寿命。螺旋的圈数设计需要结合目标刚度值计算，球形段的螺旋升角从两端到中间逐渐变化，中间位置的螺旋升角最小，圈与圈之间的间距也最小，压缩时最先接触的就是中间段的螺旋圈，这部分的线径选择要比两端直杆段稍粗，保证接触承压时不会出现塑性变形。

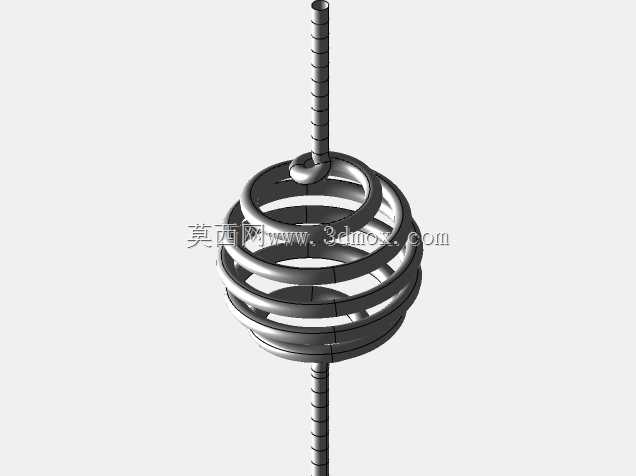

从建模逻辑来看，首先需要绘制球形的螺旋引导线，常规圆柱螺旋的引导线是等直径的圆柱螺旋线，而球形螺旋的引导线直径随螺旋轴向位置按球面方程变化，以螺旋中点为球心，螺旋线上每个点到球心的距离都等于球的半径，同时保证螺旋的导程在整个行程上均匀变化，避免出现圈距突变导致的应力集中。扫描路径生成后，选择圆形截面沿路径扫描，要注意截面的方向始终垂直于螺旋线的切线方向，否则会出现扫描实体扭曲、壁厚不均的问题，两端的直杆段要和螺旋段做平滑相切过渡，过渡段的曲率半径不能小于1.5倍线径，减少过渡位置的应力集中，避免反复载荷下在过渡位置出现疲劳断裂。

实际应用中，如果作为流体导流元件使用，这类球形螺旋放置在管道内时，能让通过的流体产生旋转紊流，打破管道内的层流边界层，提升流体混合效率或是换热效率，这种场景下螺旋的表面粗糙度要控制在Ra1.6以下，减少流体阻力，同时螺旋的最大外径要和管道内径做小间隙配合，避免流体从螺旋和管壁的缝隙中直流通过，影响紊流生成效果。如果作为弹性缓冲元件使用，材料通常选择65Mn弹簧钢或是304不锈钢，根据使用环境的腐蚀要求选择对应材质，建模时要预留出热处理后的变形余量，螺旋的自由高度要比设计目标值高3%-5%，抵消热处理定型后的收缩量。安装时两端的直杆段可以做弯钩或是磨平处理，根据安装固定的方式调整端部结构，磨平端的平面要和螺旋轴线垂直，垂直度公差控制在0.1mm以内，保证受压时载荷沿轴线传递，不会出现偏载导致的螺旋侧弯变形。

这类异形螺旋结构的校验重点在应力分布，通过有限元分析可以看到，最大应力通常出现在螺旋圈径最小的中间位置，以及直杆和螺旋段的过渡位置，设计时要保证这两个位置的最大工作应力低于材料的许用应力，同时疲劳寿命要满足至少100万次循环载荷的要求。不同于标准件弹簧可以直接选型，这类异形球形螺旋没有统一的标准规格，必须根据实际安装空间、载荷特性、行程要求做定制化设计，建模时要把所有的参数做成可调整的参数化特征，方便后续根据测试结果调整球径、线径、圈数、导程这些核心参数，不用重新绘制整个模型，提升设计迭代的效率。在装配验证时，要模拟整个工作行程的压缩状态，检查压缩到最大行程时，螺旋圈之间不会出现卡滞，相邻圈的接触顺序是从中间向两端逐渐扩展，保证刚度曲线符合设计预期，不会出现局部应力突增的情况。
