棱柱件与标准紧固件组合装配结构

项目分类:3D模型 发布时间:2021-10-16 ID:322479
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构
  • 棱柱件与标准紧固件组合装配结构

这套装配结构在通用机械的工装夹具、小型检测治具、模块化设备拼接场景中应用十分广泛,日常做设备改型、工装搭构时经常会用到这类基础连接组合,不需要额外定制异形连接件,靠标准件就能实现快速装拆与可靠压紧。从实际使用场景来看,这类结构常用来实现两个块状构件的刚性拼接,比如在自动化生产线的工位挡块安装、小型试验台的基座层板固定、工装夹具的定位块压紧环节,都能看到这类连接形式的身影,它不需要复杂的锁紧机构,仅靠螺栓螺母的预紧力就能实现两个棱柱零件的紧密贴合,保证拼接后的构件不会出现相对窜动。

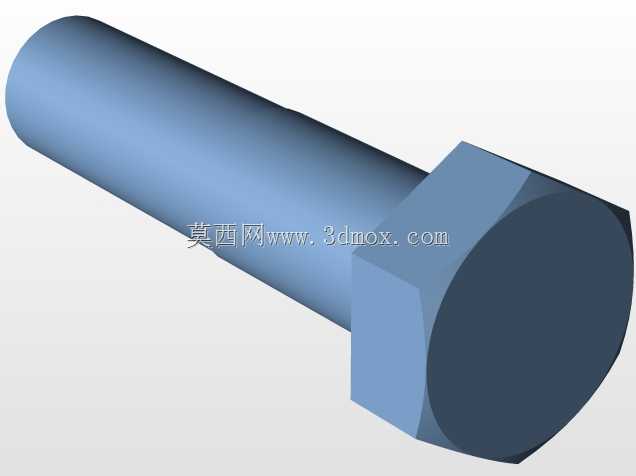

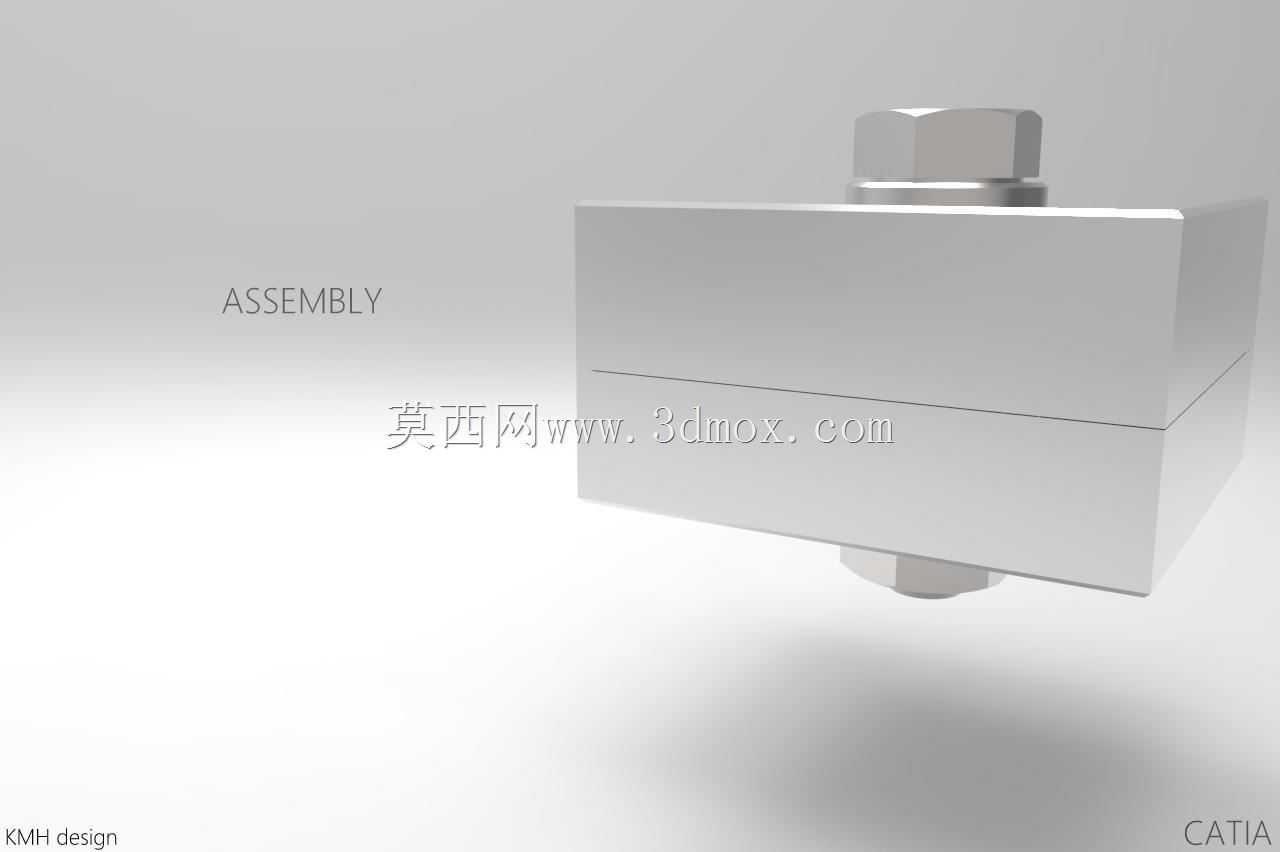

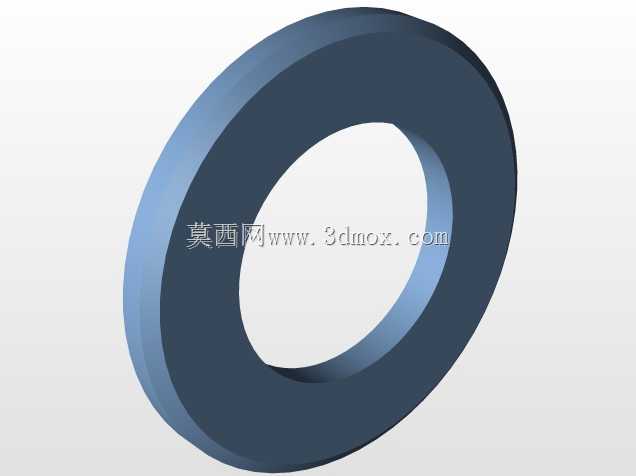

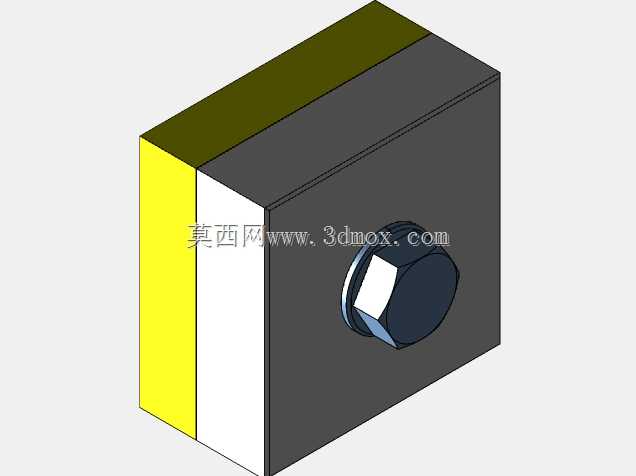

从设计思路上看,这套结构没有采用复杂的卡扣、焊接或者过盈配合连接,而是选用最通用的外六角螺栓、六角螺母配套平垫圈的组合,两个棱柱形零件为等截面矩形块,对接面为精加工平面,保证贴合时的接触面积足够,避免局部应力集中。螺栓穿入两个棱柱件的同轴通孔后,两端分别套入平垫圈再旋合螺母,垫圈的作用是分散螺母、螺栓头对棱柱件表面的压应力,避免频繁拆装后棱柱件表面出现压痕凹陷,影响后续装配的平面度。做这类结构设计时,首先要确认安装边界的尺寸限制:两个棱柱件的总厚度要匹配螺栓的有效夹紧长度,螺栓伸出螺母的长度要控制在2-3个螺距,既保证螺纹啮合长度足够提供可靠预紧力,也不会因为伸出过长造成周边部件的干涉。棱柱件上的通孔直径要比螺栓大径大0.5-1mm,既方便装配时的螺栓穿入,也能预留少量的位置调整余量,适配两个零件对接时的微小位置偏差,不会因为孔位加工的微小误差导致无法装配。

实际使用中,这类装配结构的优势十分明显,首先是所有紧固件均为通用标准件,采购成本低,互换性强,现场维护时如果出现螺纹滑牙、零件损坏的情况,不需要定制替换件,随手就能找到同规格的标准件完成更换。其次是装拆效率高,只需要普通的开口扳手或者套筒就能完成锁紧与拆卸,不需要专用工具,非常适合需要频繁调整拼接位置的工装场景。在功能特性上,这套结构的压紧力可以通过螺母的锁紧力矩精准控制,针对不同材质的棱柱件,比如铝合金件、工程塑料件,可以通过调整力矩值避免压坏零件基体,针对钢制件则可以施加更大的预紧力,保证连接刚性满足重载使用需求。

做三维建模时,这类结构需要重点关注几个配合关系:首先是两个棱柱件的对接面要设置重合配合,保证两个零件的贴合面完全接触,没有错位间隙;螺栓杆与棱柱件的通孔之间设置间隙配合,还原实际装配时的活动余量;螺栓头、螺母与垫圈的接触面、垫圈与棱柱件的表面都要设置对应贴合配合,还原真实的装配层级。另外在建模时要注意标准件的尺寸符合通用国标规范,螺栓的头部尺寸、螺母的对边宽度、垫圈的内外径与厚度都要和实际采购的标准件参数一致,避免后续出工程图或者做装配干涉检查时出现偏差,导致实际装配时出现扳手空间不足、零件无法安装的问题。这类基础装配结构看似简单,却是很多复杂设备的基础连接单元,很多大型工装、非标设备的框架拼接、定位组件安装,都是靠这类基础的螺栓螺母压紧结构实现的,设计时只要把控好孔位同轴度、螺栓长度选型、预紧力控制这几个要点,就能保证结构长期使用的可靠性,不会出现松动、错位的问题。在安装边界的考量上,还要预留足够的扳手操作空间,螺母和螺栓头的周边要留出至少能容纳套筒或者开口扳手旋转的空间,不能把紧固件布置在贴近立板、槽壁的位置,否则现场装配时扳手无法卡入,会大幅提升装配难度,甚至需要重新加工零件调整孔位,造成不必要的工时浪费。
