十字轴式万向联轴器三维结构设计

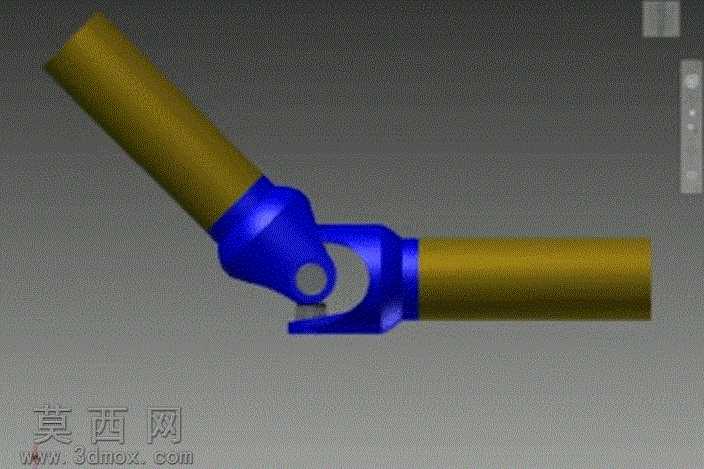

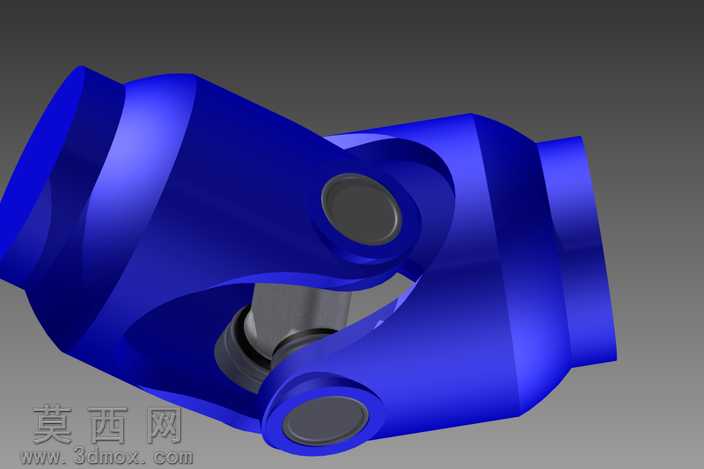

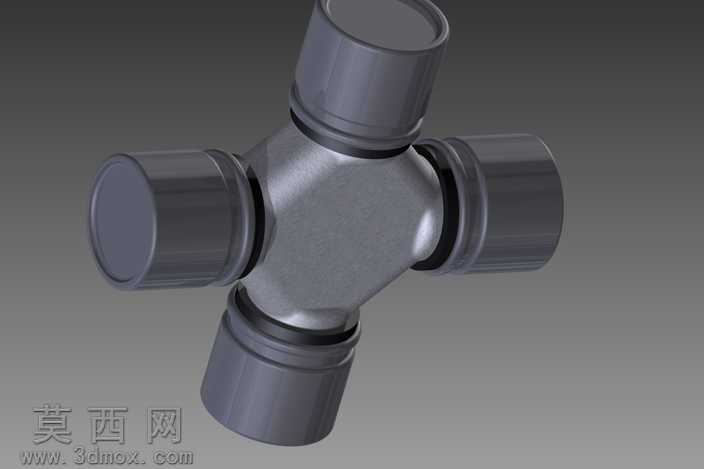

本作品为十字轴式万向联轴器的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体建模流程遵循机械零部件设计的规范逻辑，先完成核心传动结构的草图绘制与特征搭建，再逐步完成各连接部位的细节优化。建模阶段首先对十字轴的核心铰接结构进行精准参数化绘制，保证叉形接头与十字轴的配合间隙符合机械传动的装配要求，两个叉形接头分别与两端的传动杆身做一体化特征建模，避免拼接结构带来的尺寸误差。材质渲染环节针对不同部件做了差异化的材质赋予，两端的传动杆身采用金属氧化处理的黄铜质感材质，还原金属杆件的哑光金属光泽与细微的表面肌理，中间的叉形铰接接头采用亮蓝色喷涂金属材质，清晰区分不同功能部件的同时，也直观展现出结构的分界位置，渲染过程中调整了环境光与反射参数，让金属材质的反光效果更贴近真实工业零部件的视觉质感，避免过度夸张的反光效果影响结构观察。结构设计上，该万向联轴器可实现两轴之间存在夹角状态下的连续回转运动，可靠传递扭矩，十字轴的铰接结构预留了合理的转动间隙，保证在一定轴间角范围内可灵活转动无卡滞，两端杆身与叉头的连接部位做了圆弧过渡处理，降低应力集中风险，提升部件的结构强度。设计思路围绕通用机械传动场景的实际需求展开，还原万向联轴器的核心工作结构，省略非必要的冗余细节，让模型既可以用于传动结构的原理演示，也可作为机械设计场景中的配套装配部件使用，整体模型的尺寸比例参考通用工业万向联轴器的参数设定，各部位的壁厚、铰接轴直径都符合常规传动部件的设计规范，可直观展现十字轴万向联轴器的工作原理与装配关系。
