实验用XYZ三轴直线运动执行机构

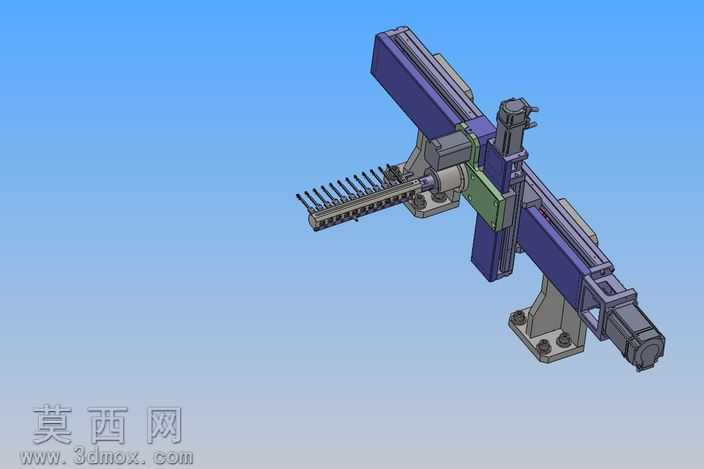

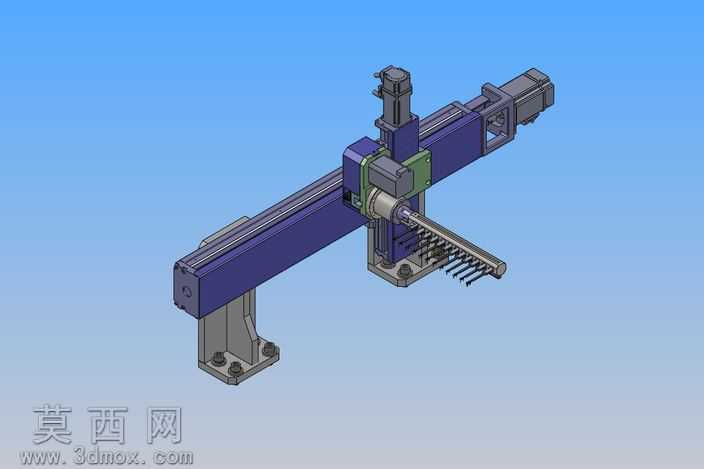

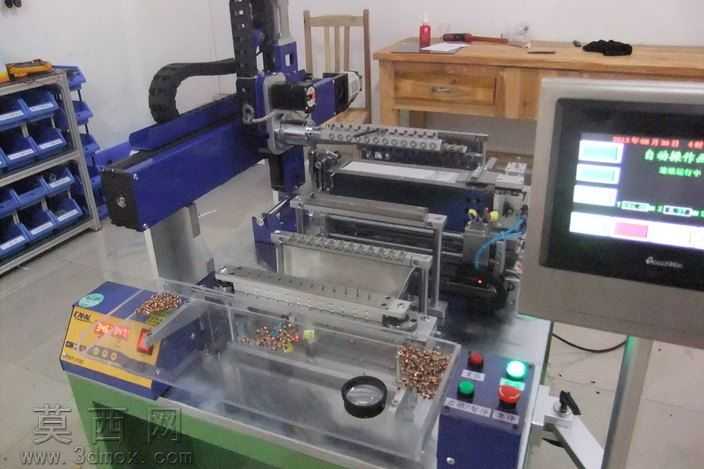

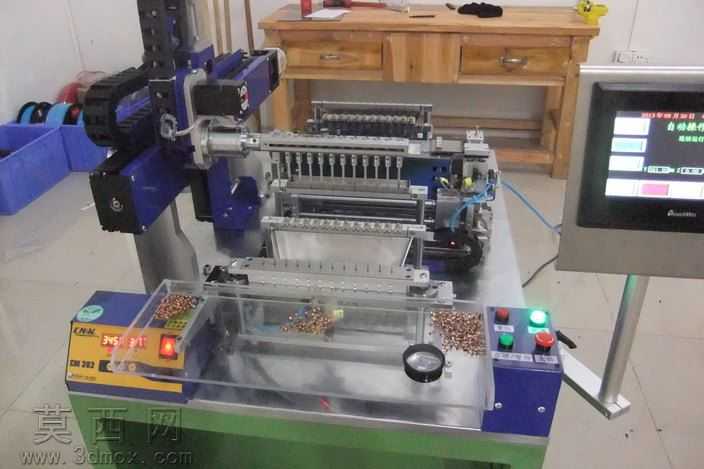

本XYZ轴运动机构采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构进行干涉校验，确保各运动轴在全行程范围内无碰撞、无卡滞。模型渲染阶段采用哑光工业金属材质搭配工程塑料材质区分不同功能部件，线性导轨部分赋予高铬钢磨砂金属质感，传动丝杠做表面抛光金属材质处理，端部伺服电机外壳采用深灰哑光烤漆材质，末端执行的梳状作业头采用硬质阳极氧化铝材质表现，整体渲染背景选用渐变天蓝色，突出机构的立体结构与装配层次。结构设计上，X轴采用长行程重载线性导轨作为承载基础，通过底部两个立式支撑座完成水平安装固定，Y轴滑台通过十字连接座搭载于X轴滑块之上，可沿X轴方向做水平直线往复运动，Z轴竖直滑台搭载于Y轴滑台前端，可沿Y轴横向、Z轴竖直方向完成独立位移，三个运动轴均通过独立伺服电机搭配滚珠丝杠副实现精准传动，末端梳状执行件可根据实验需求完成多点位的精准定位作业。设计思路围绕实验室精密位移作业需求展开，整体结构紧凑、刚性充足，各轴传动路径短、传动效率高，支撑座采用加强筋结构提升安装稳定性，滑台连接处设置定位销孔保证装配重复精度，线缆排布预留专用走线槽位避免运动过程中出现线缆拉扯磨损问题，可直接应用于实验室微量点胶、试样分拣、精密检测定位等多类实验场景，经实际装配验证运行平稳、定位精度满足实验作业要求。
