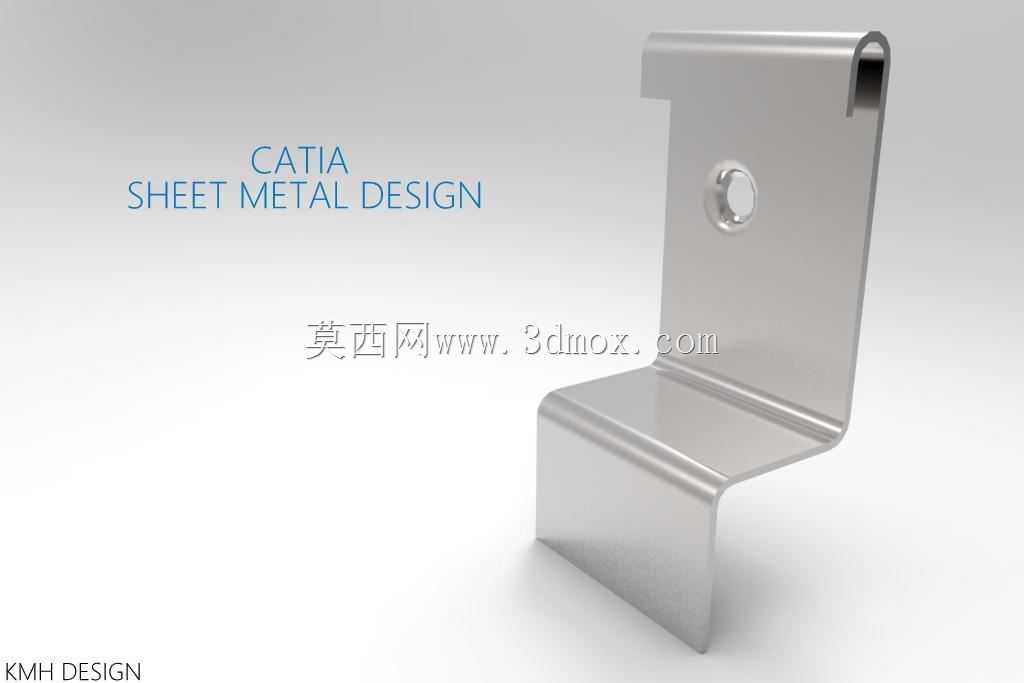

Z型弯折带孔钣金安装固定支架

项目分类:3D模型 发布时间:2021-10-16 ID:322558
  • Z型弯折带孔钣金安装固定支架
  • Z型弯折带孔钣金安装固定支架

这类Z型弯折钣金支架在工业装配场景里的应用覆盖范围极广,小到电控柜内部的元件固定、自动化设备的走线承托,大到输送线侧边的护板安装、小型工装的定位挡块,都能见到同结构构件的身影,核心作用是在两个存在高度差的安装面之间建立刚性连接,同时抵消部分装配公差带来的错位问题。从结构特性来看,该构件采用单块薄板连续两次90度弯折成型,没有额外的焊接拼接工序,整体刚性完全依靠弯折处的冷作硬化效应与板材自身强度支撑,相比拼接式支架减少了焊缝开裂的风险,也省去了焊后打磨、校正的工序,适合批量冲压生产。

设计这类钣金件的时候,首先要确认的是安装边界的尺寸约束:上下两个平行安装面的垂直落差直接决定了两次弯折的间距,这个尺寸公差通常要控制在±0.2mm以内,否则安装时会出现支架翘曲、固定孔对位偏差的问题;板材厚度的选择要匹配承载需求,常规轻载固定场景选用0.8-1.5mm的冷轧钢板即可,若需要承托重量超过2kg的元件,就要把板厚提升到2mm以上,同时在弯折处预留压筋位置来提升抗形变能力。构件上的圆形冲孔是核心安装定位位,孔位距离弯折边的距离必须大于2倍板厚,否则冲压加工时孔边缘会被弯折应力拉扯产生变形,导致螺栓穿入困难;孔的直径要比配套固定螺栓大0.2-0.5mm,给现场安装预留微调余量,避免加工累积误差导致无法装配。

上端的卷边结构是容易被忽略的设计细节,这个结构一方面是消除板材裁切后的锐边,防止安装运维人员被割伤,另一方面卷边形成的圆弧结构能大幅提升支架上端的抗弯折强度,当支架受到侧向冲击力时,卷边处不会像平切口那样轻易出现撕裂变形。实际选型使用时,要注意支架的安装受力方向:这类Z型支架的最优受力方向是垂直于安装面的静载荷,若要承受持续的侧向推力,需要在弯折处增加三角加强筋,或者更换更高强度的镀锌板材,避免长期受力后弯折角出现塑性形变,导致固定的元件移位。

在装配适配性上,该支架的下安装面可以直接通过螺栓固定在设备机架的铝型材槽、钢板焊接面或者电控柜的安装梁上,上安装面可以固定传感器、小型接线盒、走线槽或者轻型气动元件,两个安装面的平行度在加工时要控制在0.1mm以内,否则固定元件后会出现倾斜,影响传感器检测精度或者元件的对接精度。另外这类钣金件的表面处理通常采用镀锌或者喷塑,镀锌层厚度控制在8-12μm就能满足常规车间环境的防锈需求,若应用在潮湿或者有腐蚀性气体的场景,就要更换为304不锈钢板材加工,不需要额外做表面处理就能满足防腐蚀要求。

建模过程中要注意钣金工艺的合理性,两次弯折的内R角要设置为与板厚一致,不能直接做直角弯折,否则实际冲压时会出现板材外侧开裂、内侧起皱的问题;展开下料时要扣除弯折处的折弯系数,不同板厚、不同弯折半径对应的系数要匹配实际冲压设备的参数,否则展开后的毛坯尺寸会出现偏差,导致最终成型的支架尺寸不符合安装要求。还要注意的是,支架上的冲孔要在弯折工序之前冲压完成,若弯折后再冲孔,不仅定位难度大,还容易导致弯折处受力变形,影响整体尺寸精度。
