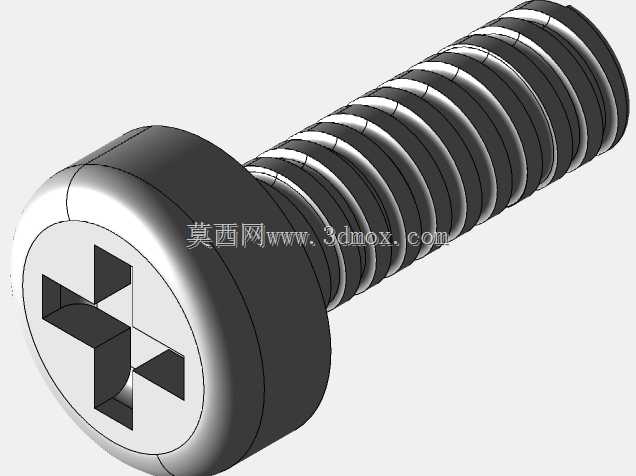

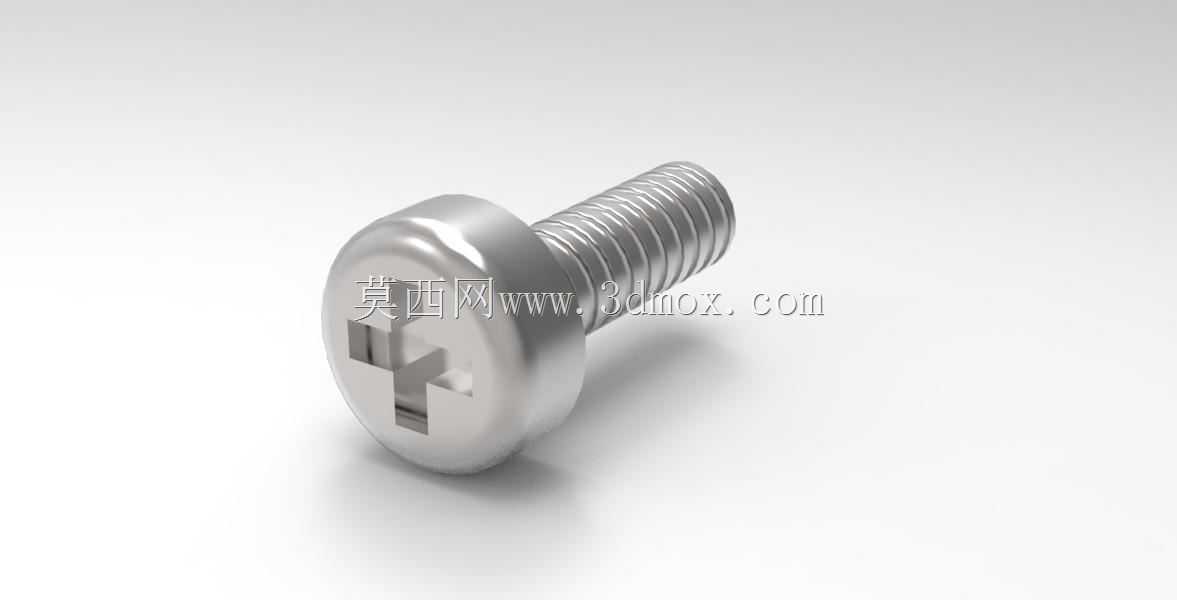

十字盘头M3规格小螺钉三维结构

在消费电子组装、小型仪器仪表装调、3D打印原型件拼接这类对紧固件占用空间有严格限制的场景里，M3规格的十字盘头螺钉一直是选型清单里的高频选项。做结构设计时，这类小螺钉的建模不能只画个螺杆加头型的大概轮廓，得把每一处和装配相关的细节都抠到位，不然实际装配时很容易出现滑牙、头型高出安装面、批头咬合不足拧花槽口的问题。先从头型说起，盘头的圆弧过渡不是随便拉个圆角就行，头径要控制在5.4mm到5.6mm之间，头厚控制在1.8mm到2.0mm，这个尺寸边界是为了适配常见的3mm孔径安装位，既不会因为头径太小压不住安装孔周边的薄壁件，也不会因为头径过大和周边的凸台、筋位产生干涉。十字槽的尺寸要严格对应GB/T 818的槽深与槽宽要求，槽深不能太浅，不然PH00批头插入深度不够，拧紧紧固件时容易打滑槽口；也不能太深，不然螺钉头部的结构强度会下降，拧紧力矩稍大就容易出现头部开裂的问题。螺杆部分的建模要注意螺纹收尾的位置，有效螺纹长度是6mm，要区分开完整螺纹段和靠近头部的不完整螺纹收尾段，不完整螺纹的长度控制在1倍螺距左右，也就是0.5mm上下，这个细节很多新手建模时会忽略，直接把完整螺纹画到头部贴合面，实际装配时就会出现螺钉拧到底了，头部还和安装面留缝的问题，因为不完整螺纹的牙型不饱满，没法顺利旋入内螺纹孔，会卡在螺纹入口处。螺纹牙型的建模要符合公制粗牙M3的基本参数，螺距0.5mm，牙型角60度，大径3mm，中径2.675mm，小径2.459mm，这些参数不能有偏差，不然做干涉检查时会出现虚拟装配能装进去，实际生产时螺纹咬死或者间隙过大松脱的问题。从应用场景来看，这类小螺钉适合的拧紧力矩在0.5N·m到0.8N·m之间，建模时可以提前在头部下方预留0.1mm左右的压痕空间，对应装配时垫小平垫或者直接压在塑料件、钣金件安装面上的沉陷量，很多做消费电子结构的工程师都遇到过，建模时没留这个压陷量，装配完螺钉头高出设计面0.1mm左右，导致外壳合缝不严，还要反复改模。另外，盘头的下表面和螺杆轴线的垂直度要控制在0.05mm以内，不然拧紧后螺钉会出现偏斜，导致被固定的零件产生装配应力，对于精密仪器的光路、传感器安装位来说，这种微小的应力都可能导致设备精度偏移。做这类标准件的三维模型，核心不是做外观渲染，而是把所有和装配、选型相关的尺寸边界都准确还原，让设计人员在调用这个模型做整机装配时，能直接用来做干涉检查、安装空间校核，不用再反复核对标准手册改尺寸。比如在做小型PCB板固定时，要考虑螺钉头和板上贴片元件的安全距离，头径的准确尺寸就能直接用来排查元件和螺钉头的间隙，避免装配时螺钉头刮掉元件焊盘；在做薄壁塑料件连接时，螺杆长度的准确建模能直接校核拧入深度，避免螺钉太长顶穿塑料件的外观面，或者太短啮合牙数不够导致连接松脱。还有十字槽的位置，要保证槽的中心和螺杆轴线的同轴度在0.1mm以内，不然自动锁螺丝机作业时，批头没法顺利对准槽口，会出现锁付不良、卡料的问题，这也是自动化装配场景下对紧固件模型的隐性要求，很多人觉得标准件模型随便画画就行，真到量产阶段才发现模型尺寸不准，导致治具设计、装配工艺全要调整，反而耽误项目进度。
