乘用车合金轮毂与真空轮胎装配结构

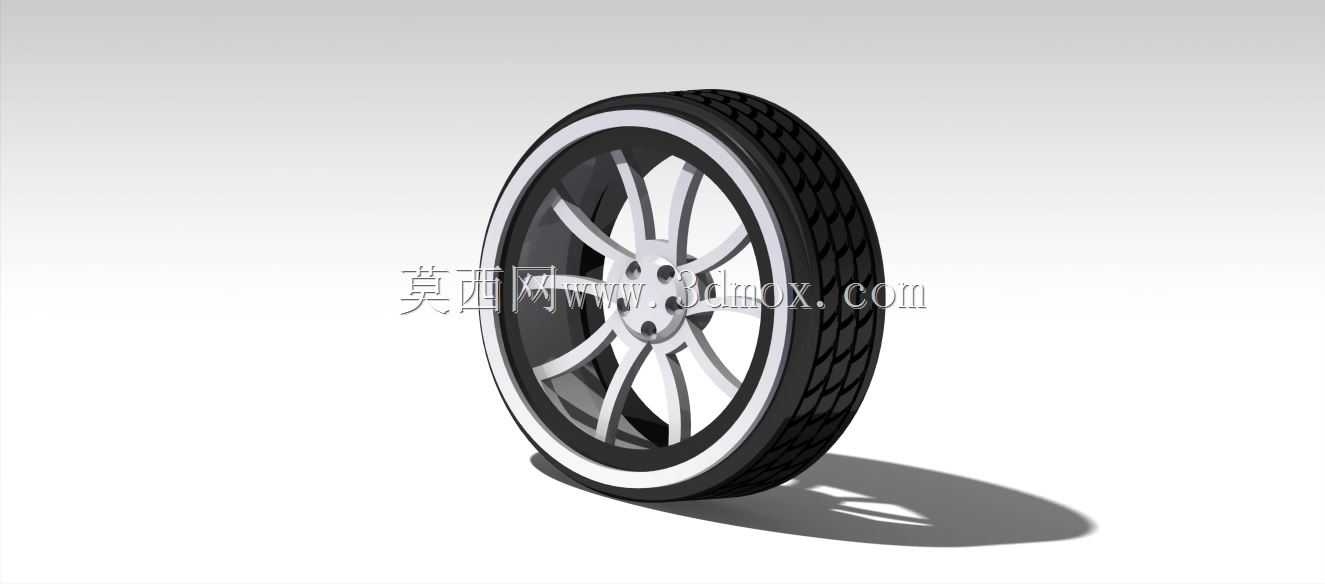

日常做整车底盘行走系统匹配时，轮组作为直接承接路面载荷、传递驱动力制动力的核心部件，其装配精度直接影响整车NVH表现、行驶安全性与操控极限。这套轮组采用多辐条铝合金轮毂搭配民用乘用车子午线真空胎的结构，在前期建模阶段就需要同步考虑轮辋与轮胎的配合过盈量、安装孔位的位置度公差，以及装车后与制动卡钳、悬架摆臂、轮拱内衬的间隙边界。

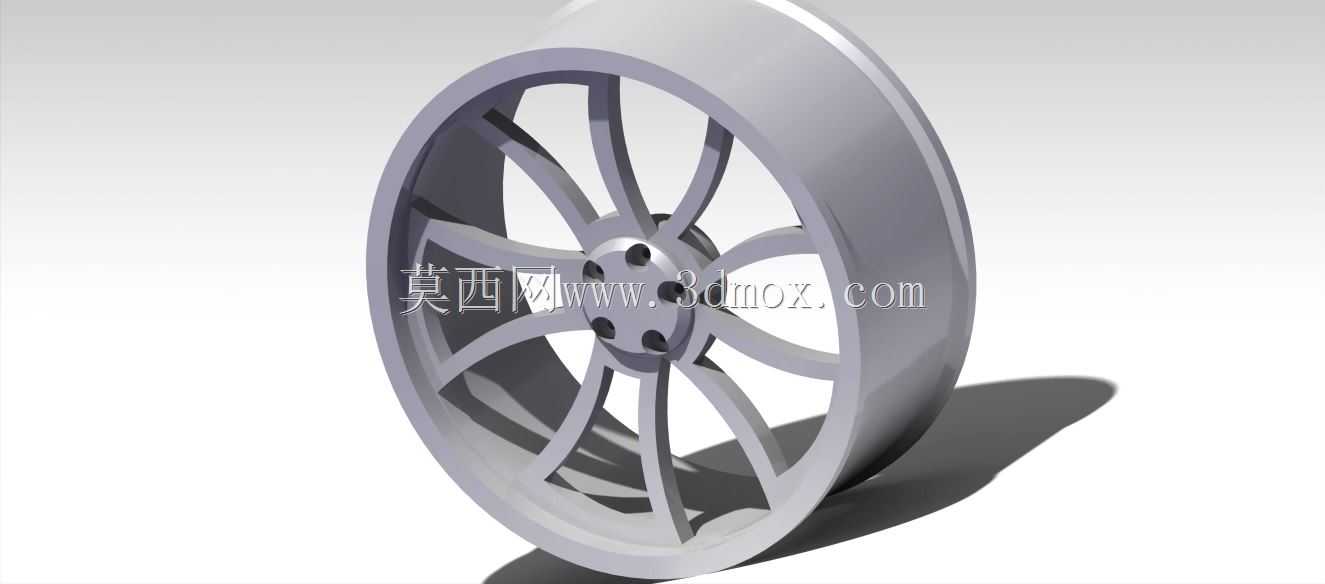

从实际应用场景来看，这类轮组多用于普通家用紧凑型、中型乘用车，适配铺装路面日常通勤场景，多辐条的轮毂结构一方面能在铸造环节保证轮辐的应力分布均匀，避免急加速、紧急制动时轮辐根部出现应力集中开裂的问题，另一方面辐条之间的镂空区域能为制动系统提供足够的通风散热空间，长距离下坡频繁制动时，可引导气流带走刹车盘与片的摩擦热量，降低制动热衰减的概率。建模时轮辋的胎圈座角度、轮缘高度都严格参考乘用车轮辋的通用规范，保证轮胎装配后胎圈与轮辋的密封面完全贴合，真空胎无需内胎即可实现胎压保持，避免高速行驶时内胎摩擦生热带来的爆胎风险。

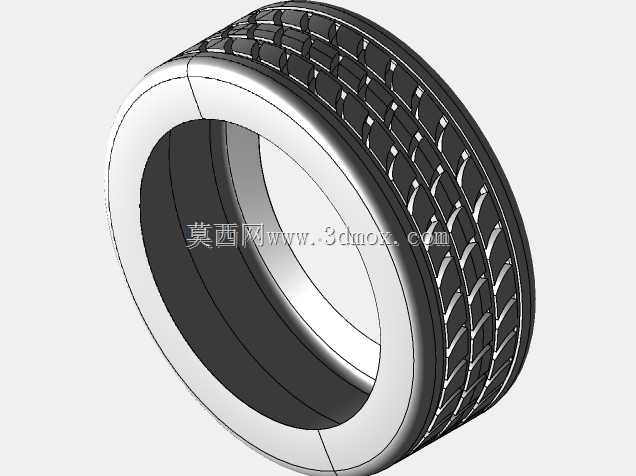

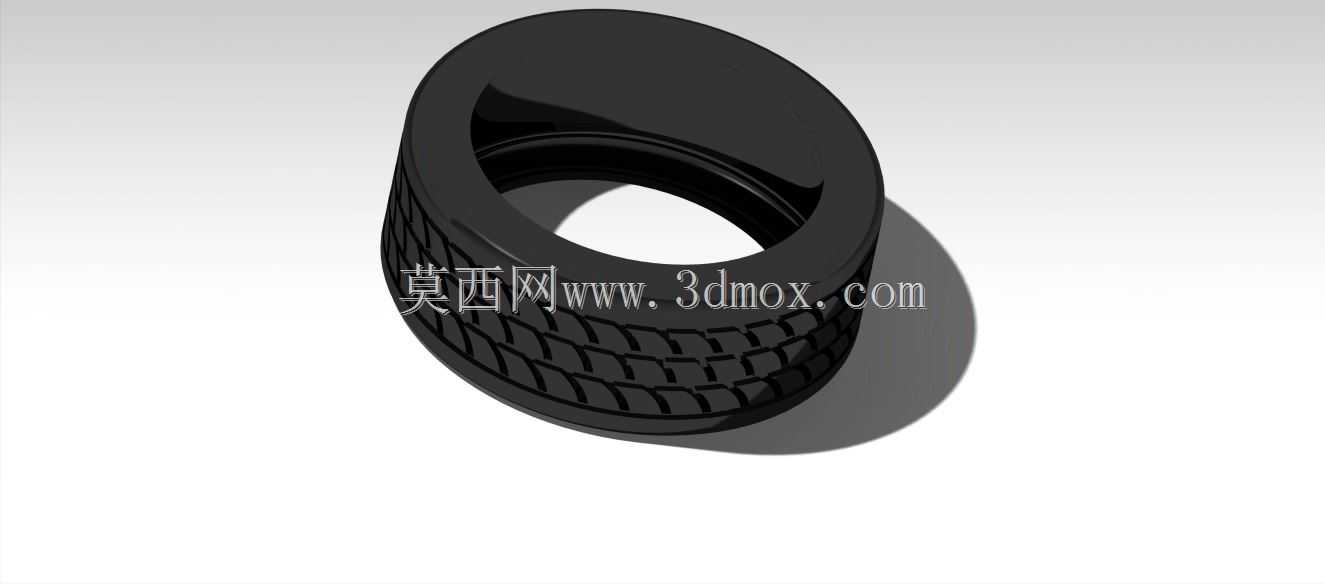

设计思路上，轮毂的中心孔直径严格匹配对应车型的轴头尺寸，避免加装变径圈带来的同轴度误差，五个螺栓孔的分度圆直径符合主流乘用车的安装规范，装车时螺栓的拧紧力矩、拧紧顺序都有对应的工程要求，防止轮盘安装偏摆导致高速行驶时方向盘抖动。轮胎的胎面花纹建模还原了民用舒适型轮胎的块状花纹结构，花纹沟的深度、宽度兼顾干湿地抓地力与行驶静音性，胎侧的弧度设计预留了正常胎压下的形变量，过路面减速带、坑洼时胎侧可缓冲部分冲击，减少硬冲击直接传递到悬架与车身。

安装边界方面，轮组的偏距参数直接决定了装车后轮面与翼子板的相对位置，建模时已校核轮组装车后，满打方向时轮胎不会与轮拱内衬、转向拉杆发生运动干涉，轮胎上下跳动至悬架最大行程时，也不会与翼子板边缘发生剐蹭。轮毂的中心定位面加工精度要求较高，装配时需保证定位面与轴头端面完全贴合，无夹杂泥沙、铁屑等异物，否则会导致轮盘安装后端面跳动超差，行驶时出现车身共振。轮胎与轮辋装配时，胎圈部位需涂抹专用润滑脂，避免装配时划伤胎圈橡胶导致密封失效，充气至标准胎压后需检查胎圈与轮辋的配合线是否均匀露出，保证整个圆周方向的配合到位。

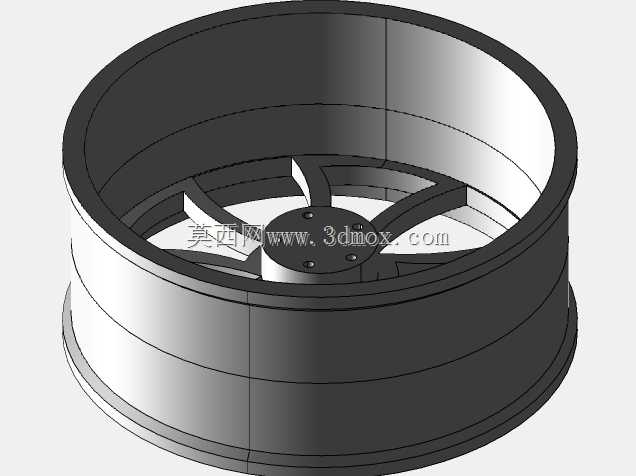

从结构强度角度，铝合金轮毂的辐条截面采用变厚度设计，靠近轮心的安装盘部位厚度更大，可承受起步、制动时的扭矩载荷，靠近轮辋的辐条末端适当做减重处理，降低轮组的非簧载质量，提升悬架的响应速度，改善整车的操控质感。轮胎内部的钢丝带束层、帘布层结构在建模时也做了分层示意，可直观展示轮胎的承载结构，方便后续做轮胎受力仿真、爆胎工况模拟时的模型调用。日常做整车总布置校核时，这类轮组模型可直接导入装配环境，快速完成轮跳包络分析，校核周边部件的间隙是否满足工程要求，减少后期实车验证时的干涉问题。
