机械传动用摇臂连杆结构设计

这类摇臂连杆结构在各类往复式传动机构中应用十分广泛，从内燃机的气门驱动机构，到轻工机械的往复进给单元，再到自动化生产线的工位切换传动链路，都能见到这类结构的身影。它的核心作用是将旋转运动转化为指定行程的往复摆动，或是在两个存在相对位置偏移的传动节点之间传递动力与运动轨迹，相比直连式传动，这类带摇臂结构的连杆可以在有限的安装空间内调整传动比、改变力的传递方向，还能通过自身的结构强度缓冲传动过程中的瞬时冲击，避免动力源直接承受末端负载的反向作用力。

从实际使用场景来看，这类零件通常安装在设备的固定铰接支座上，中间的大直径孔是主铰接安装位，需要配套对应规格的衬套或是滚动轴承，降低长期摆动过程中的磨损量，安装时需要保证孔的轴线与设备安装基面的垂直度，否则会在摆动过程中出现卡滞、偏磨的问题，严重时甚至会导致连杆断裂。两端的小孔分别连接动力输入端与负载输出端，其中一端通常与凸轮、偏心轮这类动力输出部件铰接，另一端则连接需要实现往复动作的执行端，比如气门顶杆、工位拨叉、进给滑台的驱动端，两个小孔的中心距直接决定了执行端的摆动行程，设计时需要严格匹配整套传动机构的行程要求，避免出现行程不足或是过位撞击的问题。

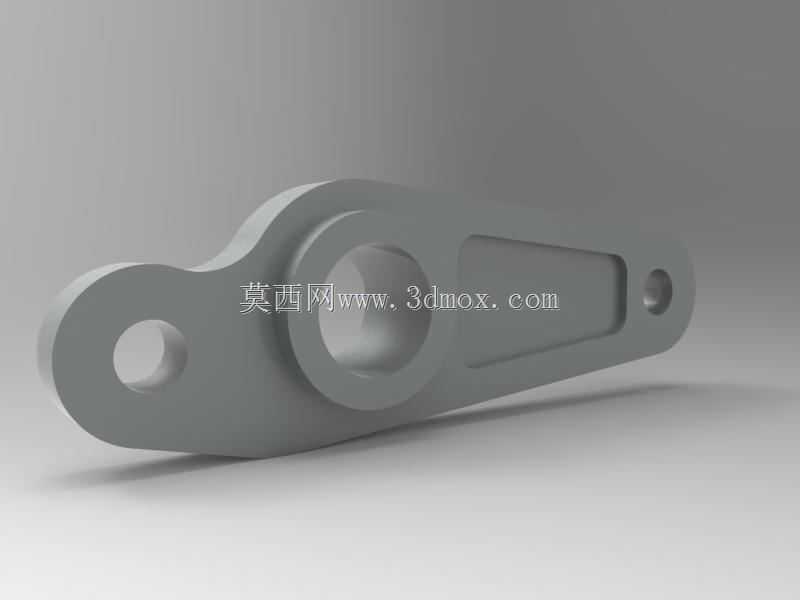

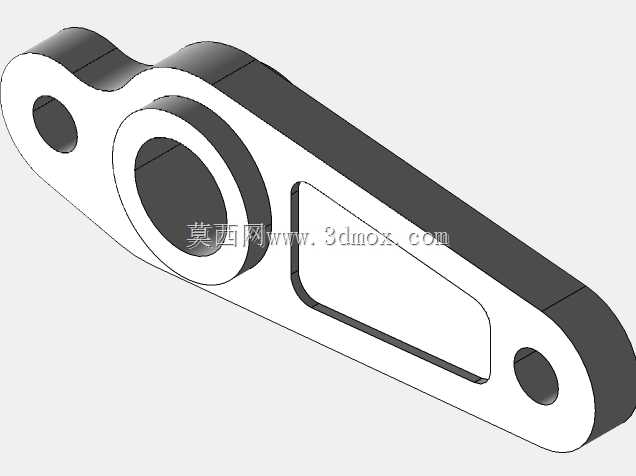

在结构设计层面，这类摇臂连杆采用了等强度的异形截面设计，主体部分从主铰接孔向两端延伸的过程中，截面厚度根据受力分布做了渐变处理，主铰接孔周围的受力最大，因此做了加厚的凸台结构，提升孔位的抗压强度与抗变形能力，避免长期受交变载荷作用出现孔位失圆的问题。杆身部分采用了带减重凹槽的结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低零件自身的重量，减少摆动过程中的惯性力，降低动力源的负载，同时也能减少高速摆动时的振动，提升整套传动机构的运行稳定性。零件的所有棱边都做了圆角过渡处理，一方面是避免热处理以及受力过程中出现应力集中，导致零件从棱边位置萌生裂纹，另一方面也能避免安装维护过程中尖锐棱边划伤操作人员。

从安装边界来看，设计时需要充分考虑零件摆动过程中的空间包络，主铰接孔的轴线作为摆动中心，两端铰接点的运动轨迹是两个同心圆弧，需要确认整个摆动行程范围内，零件不会和周边的机壳、其他传动部件、管线产生干涉，尤其是靠近设备内壁或是其他固定结构的位置，要预留足够的安全间隙，考虑到加工误差、安装误差以及长期运行后的磨损变形，安全间隙通常要预留至少2mm以上。主铰接孔的配合公差通常选用H7/g6的间隙配合，既保证转动灵活，又不会因为间隙过大产生传动冲击，两端的连接孔根据连接形式的不同，如果是和销轴硬连接则选用稍紧的过渡配合，如果是配套关节轴承使用则按照轴承的安装公差要求设计。零件的材质通常选用45号钢或是40Cr合金钢，毛坯采用模锻工艺成型，保证金属纤维流线沿着零件的受力方向分布，提升整体的抗疲劳强度，加工完成后需要进行调质处理，硬度控制在HB220-250之间，主铰接孔的内表面需要做淬火处理，硬度达到HRC45以上，提升孔位的耐磨性能，延长零件的使用寿命。

在实际装配调试过程中，需要先将主铰接位的轴承或是衬套压装到位，确认衬套内孔与安装轴的配合顺滑，没有卡滞点，之后再分别连接两端的传动部件，连接完成后手动盘动整个传动链路，检查摇臂在整个行程范围内的摆动是否顺畅，有没有异常的摩擦或是卡滞，同时测量执行端的实际行程是否符合设计要求，如果行程存在偏差，可以通过调整两端铰接点的连接位置或是更换不同中心距的摇臂来修正。日常维护过程中，需要定期检查铰接位的润滑情况，按照设备的维护周期加注润滑脂，避免干磨导致衬套快速磨损，同时检查摇臂表面有没有出现裂纹、变形的情况，铰接孔的磨损量如果超过设计允许的极限值，就需要及时更换零件，避免传动失效引发设备故障。
