离心式涡轮叶轮结构设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:322567
  • 离心式涡轮叶轮结构设计方案
  • 离心式涡轮叶轮结构设计方案
  • 离心式涡轮叶轮结构设计方案
  • 离心式涡轮叶轮结构设计方案

这类叶轮结构广泛应用在流体输送与动力转换场景中,小到车载涡轮增压器的核心压气端,大到工业离心压缩机、航空发动机的压气机级、化工流程泵的做功部件,都依赖这类带空间扭曲叶片的叶轮完成能量传递。实际运行过程中,叶轮随主轴高速旋转,通过叶片对进入流道的流体持续做功,提升流体的压力能与动能,后续配合扩压结构就能完成流体增压或者动力输出的核心功能,是透平类流体机械里最核心的做功零件。

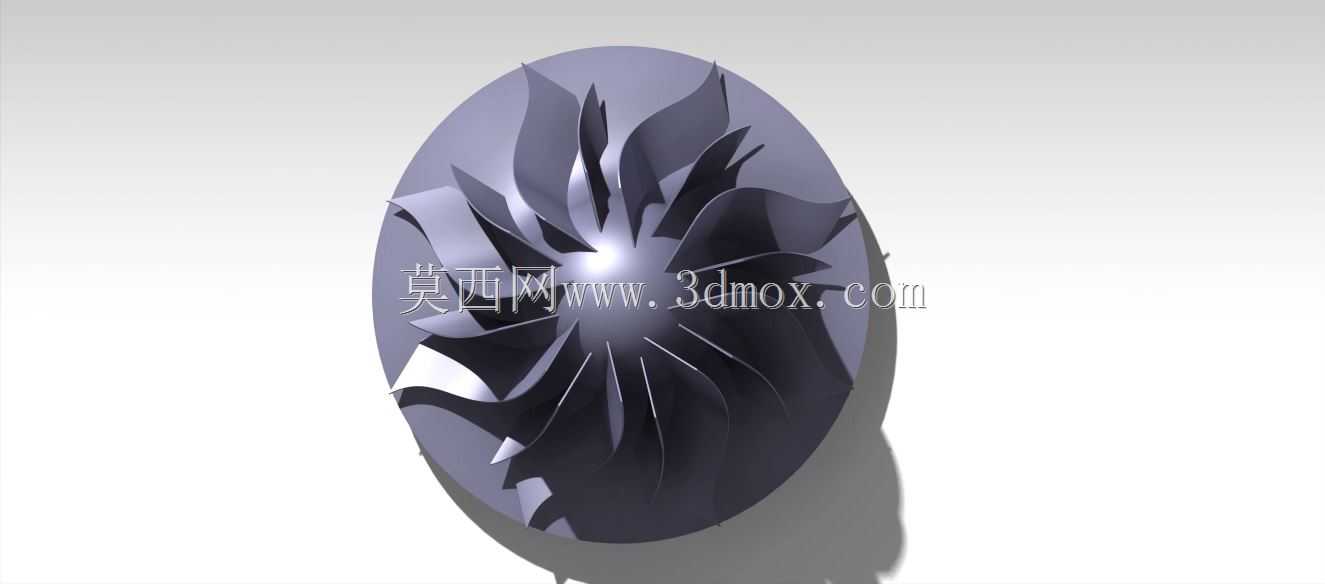

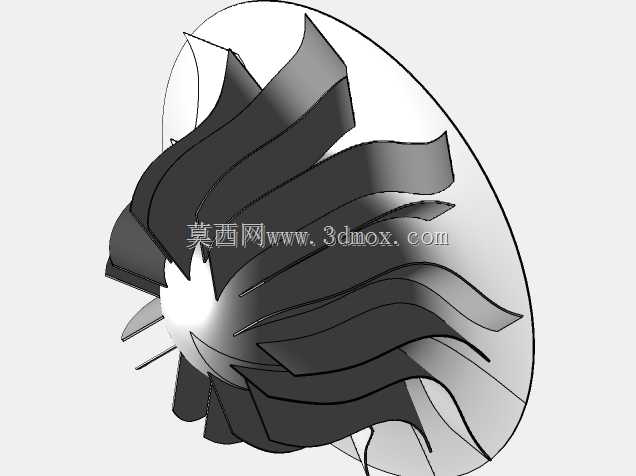

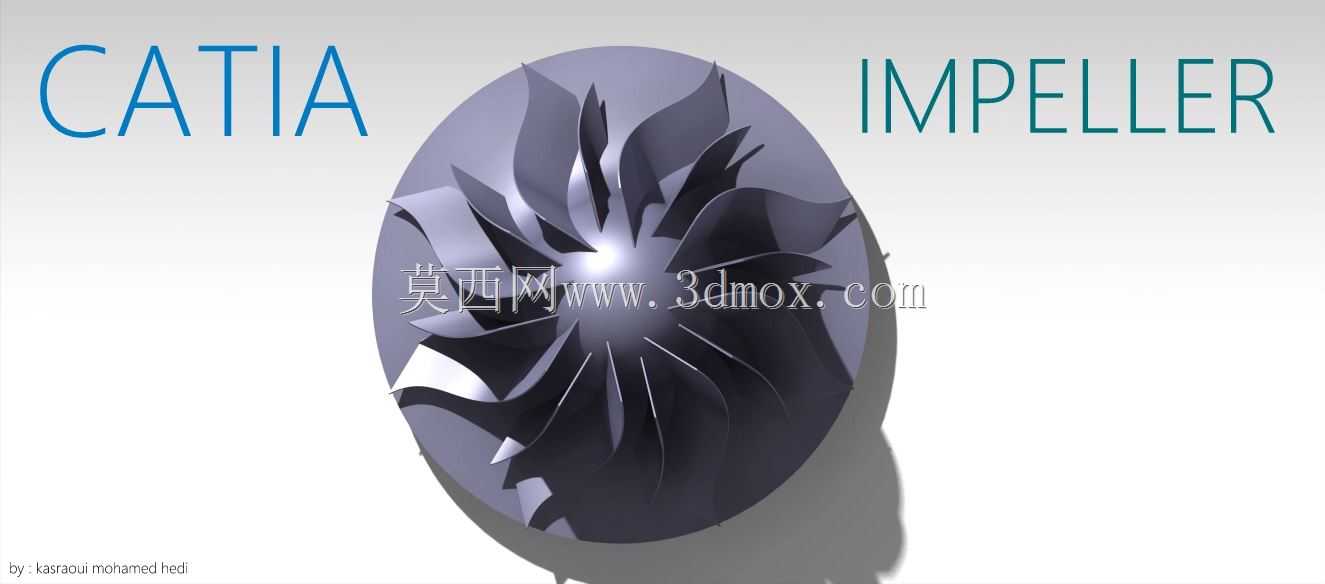

从结构设计逻辑来看,这类半开式叶轮的叶片采用空间扭曲构型,完全是为了适配流体在叶轮内部从轴向进气转为径向出气的流动轨迹,避免流道内出现大面积流动分离、涡流损失,尽可能提升叶轮的做功效率。设计过程中需要先确定叶轮的进口直径、出口宽度、叶片出口安装角这些核心参数,进口段的叶片前缘做了圆滑过渡处理,能减少进气冲击损失,叶片从轮盘中心向外沿径向逐渐延伸,同时沿周向形成符合流体流动规律的弯曲弧度,相邻叶片之间形成的收敛流道,能保证流体在从中心向边缘流动的过程中平稳获得能量,不会出现局部流速突变引发的振动或者效率下降。轮盘部分采用等强度设计思路,从中心轮毂位置向外缘逐渐调整厚度,既保证高速旋转下的结构强度,抵消离心力带来的结构应力,又尽可能控制整体重量,降低主轴的转动惯量,减少设备启动和调速过程中的负载。

在安装边界上,叶轮中心的轮毂位置设计有与主轴配合的安装孔,配合面的公差需要满足高速旋转的同轴度要求,通常会采用键连接或者过盈配合的方式传递扭矩,安装时需要保证叶轮端面与主轴轴线的垂直度,避免高速运转时出现动不平衡量超标的问题。叶轮的整体外径尺寸需要匹配对应设备的蜗壳或者机匣内径,叶片外缘与机匣之间预留合理的间隙,间隙过大会增加流体泄漏损失,间隙过小则容易在运行过程中因为热膨胀、振动出现叶片刮蹭机匣的故障。叶片的数量经过流场仿真验证,既保证流道对流体的约束能力,避免单流道过宽引发的流动紊乱,又不会因为叶片数量过多增加流道的摩擦损失,同时控制叶轮整体的重量在合理区间。

实际工程应用中,这类叶轮的工况通常伴随高转速、高负荷,设计时除了流道的流体性能,还要充分考虑结构强度校核,尤其是叶片根部与轮盘连接的位置,是应力集中的高发区域,需要做圆角过渡处理,避免长期交变载荷下出现疲劳裂纹。半开式的结构相比闭式叶轮,更适合输送含有少量杂质的流体,不容易出现流道堵塞的问题,同时结构重量更轻,适合高转速的运行场景,在小尺寸涡轮增压器、微型燃气轮机这类对重量和转速要求较高的设备上应用尤为广泛。设计过程中需要反复调整叶片的型线,平衡效率、强度、加工难度三者的关系,扭曲叶片的型面虽然加工难度高于直叶片,但能大幅提升叶轮的高效工作区间,让设备在变工况运行时依然能保持较好的性能,不会因为流量、转速的小幅波动出现效率骤降或者喘振问题。
