轴用开口弹性挡圈紧固限位结构

在各类机械传动、液压阀组、电机输出端、减速机装配场景中，轴类零件的轴向限位始终是结构设计里绕不开的细节，很多新手工程师容易忽略挡圈选型与安装槽的匹配度，最终导致设备运行过程中出现窜动、异响甚至零件脱出的故障。这类开口弹性挡圈的核心作用，就是卡在轴类零件预设的环形凹槽内，对套设在轴上的轴承、齿轮、衬套等零部件做轴向位置限定，避免零部件在负载交变、设备启停冲击、振动工况下发生轴向位移，相比轴端挡板、圆螺母锁紧的限位方式，弹性挡圈占用的轴向空间极小，安装拆卸也更便捷，适合轴向空间紧凑的装配场景。

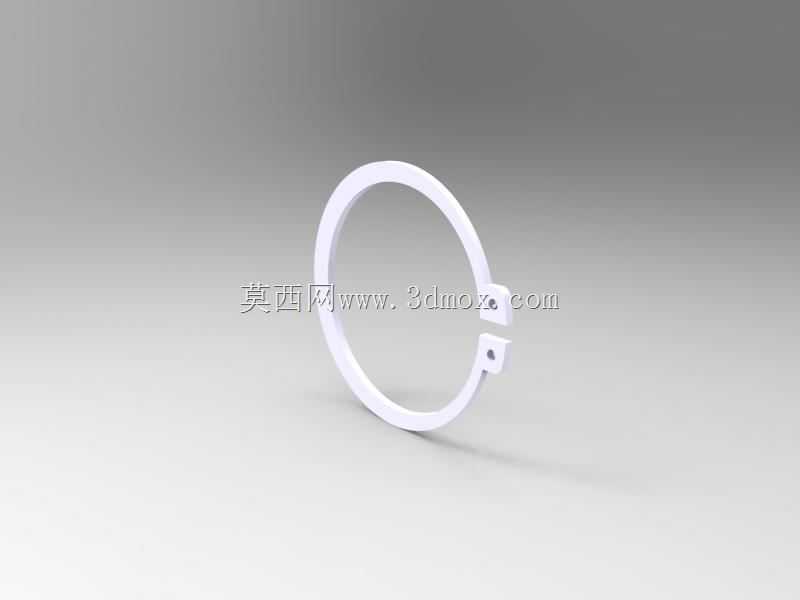

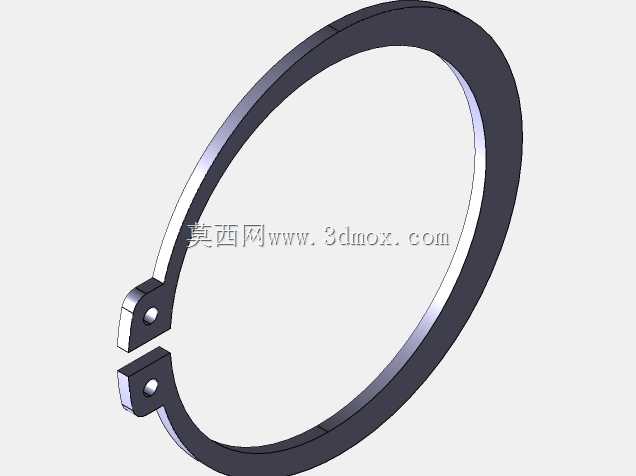

从设计逻辑来看，这类开口挡圈的开口结构是实现快速装配的核心，两个带小孔的端头是专门为卡簧钳设计的受力点，装配时用卡簧钳插入两个小孔撑开挡圈，即可顺利套入轴上的安装槽，撤去外力后挡圈依靠自身弹性回缩卡入槽内，开口处的错位量是设计时需要重点校核的参数，既要保证撑开时不会超过材料屈服极限发生塑性变形，又要保证回缩后能完全贴合槽底，不会在运行中受离心力、轴向推力作用脱出。挡圈的截面尺寸需要和轴上安装槽的深度、宽度严格匹配，槽深过浅会导致挡圈凸出轴表面过多，和被限位零件发生刮蹭，槽深过深则会导致挡圈卡入后有效限位高度不足，受轴向力时容易被挤出槽位；槽宽需要略大于挡圈的截面厚度，预留合理的装配公差，避免挡圈卡入后出现翘曲、倾斜的问题。

实际选型过程中，首先要确认适配的轴径范围，不同公称直径的挡圈对应不同的自由状态外径、厚度、开口间隙，安装槽的加工尺寸需要和挡圈参数一一对应，比如适配小直径轴的挡圈厚度更薄，自身弹性更好，适合轻载、低转速的传动场景，大直径轴配套的挡圈厚度更大，抗剪切能力更强，能承受更大的轴向冲击载荷。安装边界上需要注意，挡圈装入槽内后，两个端头的位置不能正对被限位零件的受力缺口位置，同时要保证被限位零件的内孔倒角不能过大，否则会导致零件和挡圈的接触面积不足，轴向受力时挡圈局部应力集中，出现变形甚至断裂的问题。在高速旋转的轴系中使用这类挡圈时，还需要校核挡圈自身的离心力影响，高转速下挡圈受离心力作用有向外扩张的趋势，若转速超过挡圈的额定适用范围，会导致挡圈从槽内脱出，引发设备故障，这类场景下通常会配合挡圈限位槽的圆角设计，降低应力集中的同时提升挡圈的抗脱出能力。

从材料特性来看，这类挡圈通常采用弹簧钢制作并经过淬火回火处理，具备良好的弹性和抗疲劳性能，能承受反复的装拆形变和长期的交变载荷，表面处理通常采用氧化或者镀锌的方式，提升防锈能力，适配不同的工况环境，在有腐蚀介质的工况下还可以选择不锈钢材质的挡圈，但需要注意不锈钢挡圈的弹性模量和弹簧钢有差异，选型时需要重新校核撑开量和受力极限。很多工程师在设计时容易忽略挡圈安装后的预留间隙，被限位零件和挡圈之间需要预留合理的轴向窜动间隙，避免轴系受热伸长后挡圈承受额外的轴向挤压力，导致挡圈变形或者槽位损坏；同时在装配过程中，不能用硬物直接敲击挡圈使其入槽，否则会导致挡圈出现局部变形、翘曲，失去应有的弹性和限位能力，必须使用专用的卡簧钳均匀施力，保证挡圈平稳卡入槽内，装配完成后需要转动挡圈确认其完全卡入槽底，无倾斜、局部凸出的问题。

在日常的设备维护场景中，这类弹性挡圈属于易损件，多次装拆后会出现弹性下降、开口变形的问题，需要及时更换，拆卸时同样需要使用卡簧钳撑开挡圈后取出，禁止用螺丝刀硬撬，避免划伤轴表面或者损坏安装槽。针对不同的应用场景，挡圈的设计细节也有差异，比如用于静态限位的挡圈对动平衡要求较低，用于高速旋转轴系的挡圈会对两个端头的重量做对称设计，降低高速旋转时的不平衡量，减少轴系的振动。很多三维建模过程中，新手容易忽略挡圈开口处的细节特征，把两个安装小孔的位置做的过深或者过浅，导致实际装配时卡簧钳无法顺利插入，或者孔位处应力集中容易断裂，建模时需要严格按照对应的标准参数绘制，保证挡圈的自由状态尺寸、安装后的形变尺寸都符合实际装配要求，避免后续生产加工出来的零件无法顺利装配。
