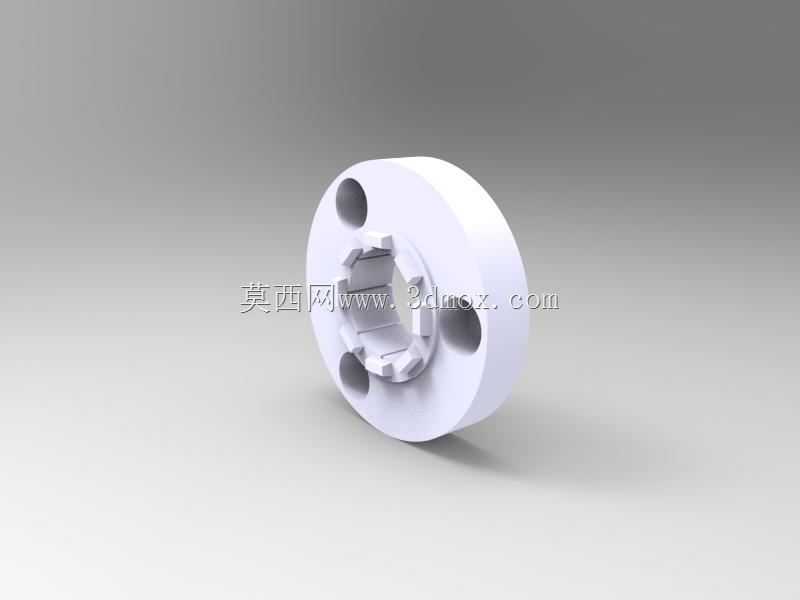

带内花键定位孔三孔安装法兰连接件

日常做传动系统结构匹配时，这类带内花键的法兰件是很常见的动力衔接部件，多数用在伺服输出端、减速机输入轴的对接工位，替代传统平键连接的法兰结构，解决小安装空间下大扭矩传递的松动隐患。从实际安装场景来看，这类法兰的三个安装孔采用等角度圆周排布，相比四孔法兰能在狭小的安装腔体内避开周边的油路、走线槽位，装配时不需要把周边附属件全部拆除，只要对准三个紧固孔位拧入内六角螺栓即可完成固定，在紧凑型自动化设备的传动舱布局里，这种三孔设计的容错率比常规四孔结构高不少，尤其是后期维护拆换时，操作空间不足的工况下优势更明显。

内孔的花键结构采用的是矩形花键齿型，齿侧做了微小的卸荷倒角，装配时花键轴插入不会因为齿端的锐角刮擦配合面，长期承受交变扭矩时，齿根位置的应力集中系数比未做倒角的结构低30%左右，能有效避免长期正反转切换时出现齿根裂纹。法兰的盘体厚度是经过扭矩校核的，当传递额定扭矩时，盘体的径向形变量控制在0.02mm以内，不会因为盘体变形导致连接的同轴度偏差，进而引发轴系跳动超差、轴承早期磨损的问题。

设计这类零件的时候，首先要匹配对接轴的花键参数，保证花键的配合间隙在合理区间，间隙过大会导致传动回程差，影响设备的定位精度，间隙过小则会出现装配卡滞，低温工况下甚至会因为热胀冷缩出现抱死的情况。三个安装孔的位置度公差要严格控制，孔位偏差超过0.1mm就会出现螺栓强行拉拽法兰导致盘体倾斜，最终使得花键配合出现偏载，加速齿面磨损。法兰的外圆边缘做了R1.5的圆角过渡，不是尖锐的直角边，一方面是避免装配时划伤操作人员的手套或皮肤，另一方面也能减少应力集中，在承受冲击载荷时不会从边缘位置出现开裂。

从安装边界来看，这类法兰的轴向定位依靠花键轴的轴肩，装配时法兰端面贴紧轴肩后，三个安装孔的端面要保持在同一垂直于轴线的平面上，平面度公差不超过0.01mm，否则紧固螺栓拧紧后会出现法兰盘翘曲，转动时出现端面跳动。法兰盘的外径尺寸要匹配对接部件的止口尺寸，止口配合采用小间隙配合，既能保证同轴度，又不会出现装配困难的问题。在实际选型应用中，这类法兰常搭配同步带轮、链轮等传动件使用，把动力从电机轴通过花键传递到法兰，再通过法兰端面的连接结构把扭矩传递给下游传动件，相比传统的键连接+轴端挡圈的固定方式，这种结构的连接刚性更好，能承受更大的瞬时冲击扭矩，在频繁启停、正反转的自动化传动工位上使用寿命更长。

另外在结构细节上，法兰盘的三个安装孔是沉头设计，紧固螺栓拧入后螺栓头不会高出法兰端面，避免转动时和周边的防护板、传感器支架发生刮碰。花键孔的入口端做了15度的导入锥，花键轴插入时能自动导正，不需要反复调整角度对准齿位，提升装配效率。盘体的非配合面做了轻量化的壁厚优化，在保证结构强度的前提下尽可能减轻自身重量，降低轴系的转动惯量，对于伺服控制的传动系统来说，更低的转动惯量意味着更好的动态响应性能，启停时的位置超调量更小。

在不同的应用场景下，这类法兰的材质选择也有区别，常规工况下用45号钢调质处理即可满足强度要求，在有腐蚀环境的食品、化工设备上，则会换成304不锈钢材质，表面做钝化处理，避免锈蚀污染生产环境；在轻量化要求高的非标设备上，也有采用高强度铝合金加工的版本，重量只有钢制件的三分之一，适合对轴系负载有严格限制的高速传动工位。不管是哪种材质版本，花键齿面和安装孔的配合面都需要做相应的表面处理，钢制件的齿面高频淬火提升耐磨性，铝合金件则做硬质阳极氧化处理，避免反复拆装导致配合面磨损出现间隙。
