扭矩限制型磁耦合传动部件结构

在自动化生产线、包装输送设备、精密机床进给机构这类对传动过载保护有明确要求的场景里，这类耦合限制部件是传动链上不可或缺的保护单元。不同于传统刚性联轴器直接硬连接输入输出端的结构，该部件通过非接触式的磁耦合结构传递扭矩，当负载端出现卡滞、过载超出预设扭矩阈值时，主从动端会自动产生滑差，切断扭矩的刚性传递，避免后端负载结构因为瞬时过载出现断轴、齿轮崩齿、电机烧毁这类常见的设备故障。

从实际使用的工况来看，这类部件常被布置在伺服电机与执行机构的连接位置，尤其是在频繁启停、负载波动较大的传动工位，比如包装线的分度送料工位、自动化装配线的旋压工位，既可以保证正常工况下扭矩的无接触稳定传递，没有机械接触带来的磨损和传动间隙，又能在突发过载时快速响应保护，不需要额外加装摩擦式过载保护器的复杂调整结构，日常维护的工作量远低于传统摩擦片式扭矩限制结构。

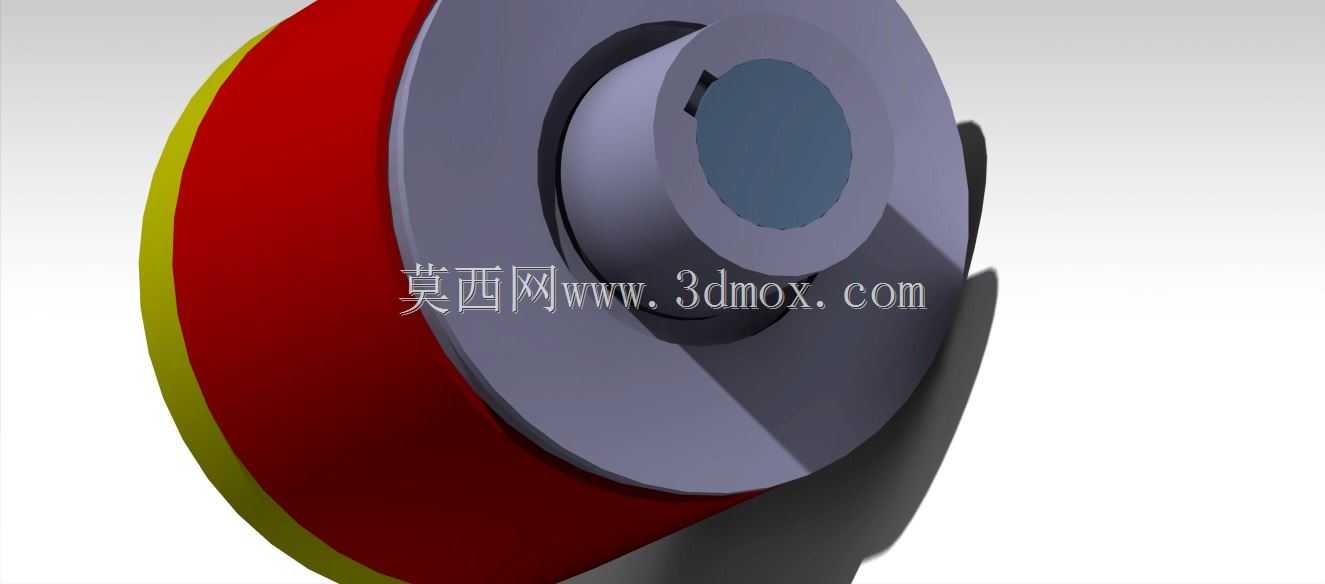

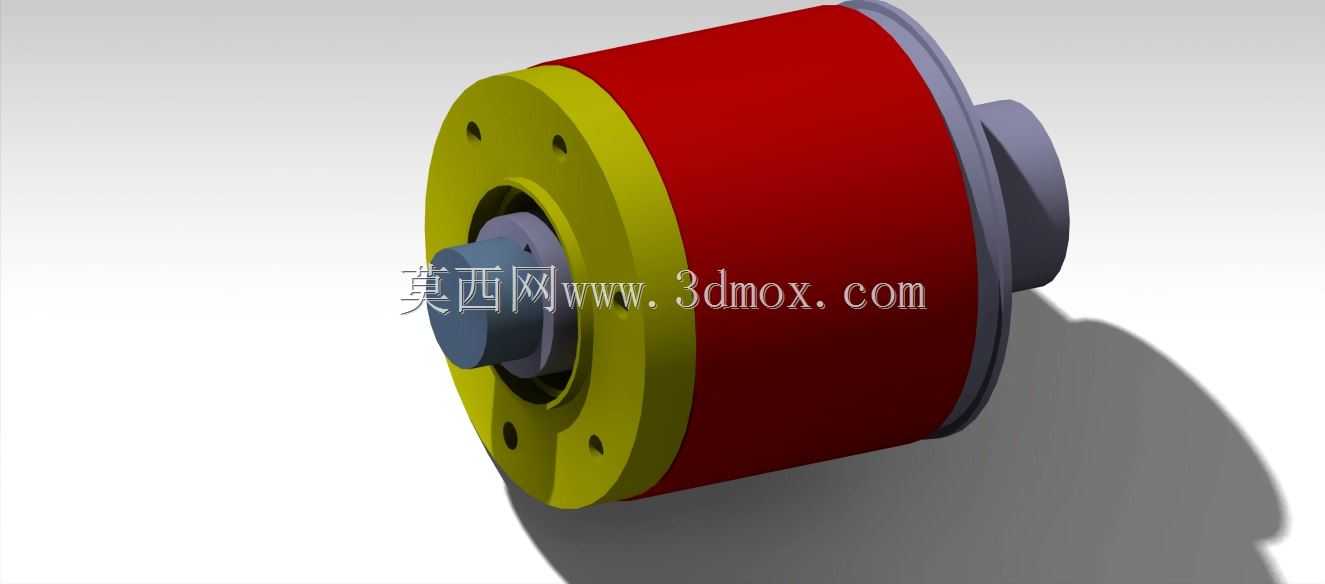

从结构设计的角度来看，该部件采用筒式对称布局，输入端为带安装孔的法兰端盖，端面上均匀布置的通孔用于和驱动端的安装法兰对接，法兰端的止口设计做了定位基准，安装时可以直接和驱动端的定位止口配合，保证同轴度公差控制在合理范围内，避免安装偏心带来的传动振动。主体外壳为圆柱形封闭结构，内部封装磁钢组件，输出端为同轴的轴伸结构，和从动端的轴套或者联轴器对接，整体结构没有外露的传动部件，外壳可以起到防尘防异物的作用，适合在有少量粉尘、切削液飞溅的车间工况下使用。

安装边界方面，该部件的主体外径为常规传动件适配尺寸，轴向总长度控制在紧凑范围内，不需要在传动链上预留过大的安装空间，法兰端的安装孔位采用通用的圆周均布设计，可以和标准规格的伺服电机、减速电机输出法兰直接适配，不需要额外做转接法兰的加工。输出轴伸的直径符合常规传动连接的尺寸系列，和标准弹性联轴器、胀紧套的适配性较好，现场安装时不需要做额外的尺寸修改。

功能特性上，该耦合限制器的扭矩传递依靠内外磁钢的磁场作用力，没有机械接触的摩擦损耗，正常传动过程中不会产生摩擦粉尘，也不需要定期更换摩擦片或者调整弹簧预紧力，长期使用的扭矩稳定性更好，滑差发生时也不会产生摩擦异响和磨损碎屑，适合用在对洁净度有一定要求的精密装配、食品包装类设备上。同时非接触的传动结构本身具备一定的缓冲减震效果，可以吸收驱动端启停时的瞬时冲击，降低传动链上的振动传递，提升后端执行机构的运行平稳性。

在结构细节处理上，端盖和主体外壳的配合位置采用台阶式止口定位，连接后整体的同轴度精度较高，输出轴端的轴承支撑采用跨距布置，保证输出轴可以承受一定的径向负载，适配带链轮、同步轮这类有径向载荷的安装场景。部件的整体封闭结构可以防止内部磁钢吸附车间内的铁屑杂物，避免因为异物进入磁隙影响扭矩传递的稳定性，日常使用中只需要定期检查安装螺栓的紧固状态即可，维护成本极低。

从选型适配的角度来说，这类耦合限制部件可以根据实际需要的传递扭矩匹配对应规格的磁钢组件，不需要改变外部的安装尺寸，就可以适配不同功率等级的驱动单元，对于设备改型、传动链升级的场景来说，不需要修改原有设备的安装空间，直接替换原有刚性联轴器就可以实现过载保护功能的升级，适配性非常灵活。
