齿轮连杆组合传动机构运动仿真

在非标自动化传动方案设计、轻工机械进给单元开发、小型专用设备动力传递模块选型过程中，齿轮连杆组合机构是兼顾定比传动与特定轨迹输出的常用结构形式，这类机构突破了纯齿轮传动仅能实现回转运动传递的局限，也弥补了纯连杆机构难以实现大传动比动力传输的短板，能够在紧凑的安装空间内同时完成回转动力传递与指定规律的往复动作输出，广泛适配于小型包装设备的送料工位、印刷机械的递纸单元、纺织机械的导纱驱动模块等需要复合运动输出的作业场景。

这套机构的设计核心围绕动力输入输出的匹配逻辑展开，首先根据目标工位的动作节拍要求，确定主动齿轮的转速参数，再结合从动端需要的往复行程范围，匹配对应模数、齿数的啮合齿轮副，保证齿轮啮合侧隙处于合理区间，既避免传动卡滞，也不会因侧隙过大产生传动回差影响动作精度。连杆部分的铰接点位置经过反复校核，所有回转副的同轴度公差控制在机械设计手册推荐的IT7级精度范围内，避免机构高速运转时出现铰接点卡滞、运动轨迹偏移的问题。齿轮部分采用渐开线圆柱齿形设计，齿顶高系数、顶隙系数均取标准值，保证啮合过程中传动平稳，冲击载荷控制在材料许用应力范围内，连杆构件的截面尺寸根据传递扭矩的大小做了等强度优化，在铰接受力位置做了局部加厚处理，避免长期交变载荷作用下出现构件疲劳变形。

从安装边界来看，整套机构的安装基准面设置在主动齿轮的回转轴线所在平面，所有铰接点的位置度公差均以该基准为参照，安装时需要保证两个啮合齿轮的轴线平行度误差不超过0.02mm/100mm，否则会出现齿面偏载、磨损加剧的问题。连杆与齿轮的铰接位置采用间隙配合的销轴连接，配合间隙控制在0.01-0.02mm之间，既保证铰接转动灵活，也不会因间隙过大产生运动冲击。机构的整体外轮廓尺寸适配小型设备的内部安装空间，不需要额外预留过大的检修空间，日常维护仅需定期在齿轮啮合面、铰接销轴位置加注润滑脂即可，运维成本较低。

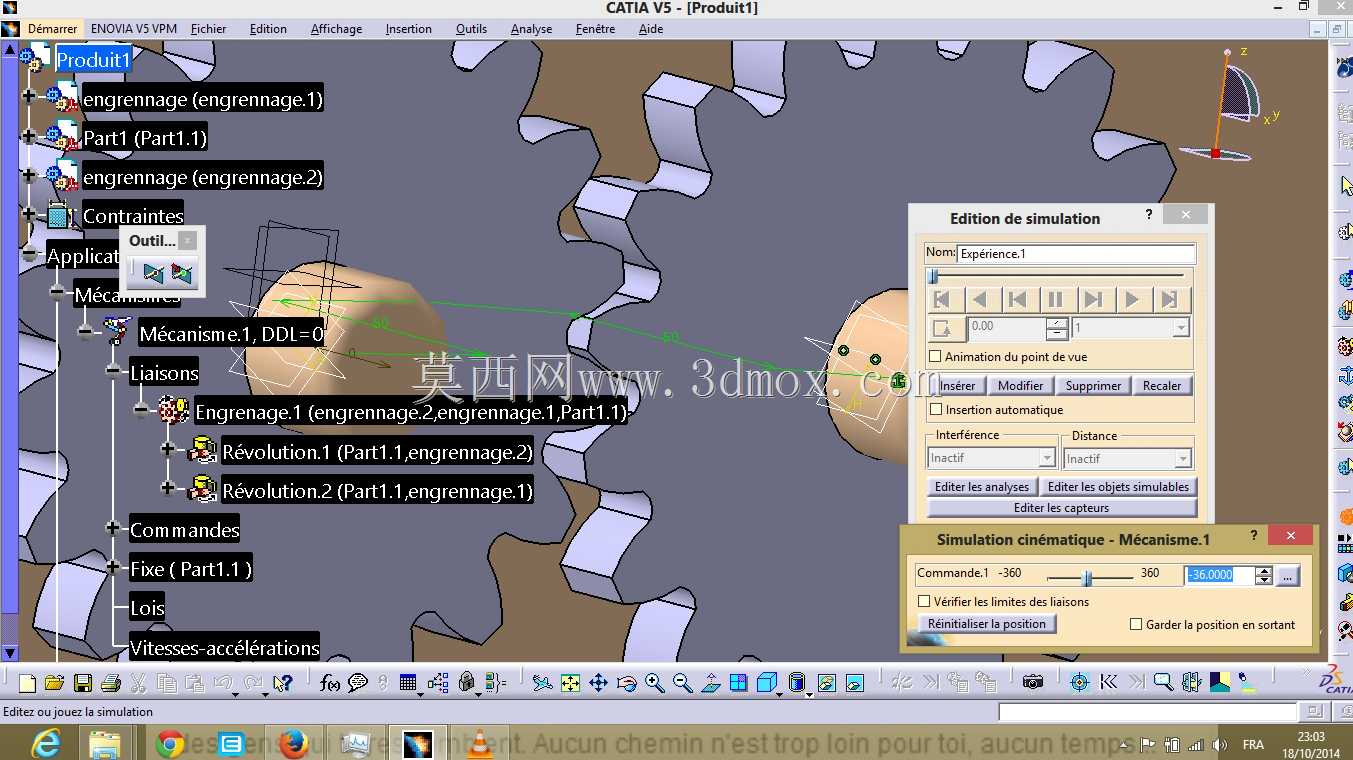

在实际应用场景中，这类机构可以根据不同的生产需求调整连杆长度与齿轮传动比，当需要调整从动端的往复行程时，仅需更换对应长度的连杆构件，不需要重新设计整个齿轮传动副；当需要调整动作节拍时，可通过更换不同齿数的主动齿轮改变传动比，实现输出动作速度的调整，具备较强的方案适配性。运动仿真过程完整还原了机构从启动到稳定运转的全周期动作，能够直观观察到齿轮啮合的全过程、连杆铰接点的运动轨迹，以及从动端的动作规律，设计人员可以通过仿真结果提前预判机构是否存在运动干涉、是否出现死点位置，在设计阶段就完成结构优化，减少后续物理样机试制过程中的改模次数，缩短产品开发周期。

机构的动力输入端可以直接对接伺服电机、减速电机等常规动力源，不需要额外设计过渡连接结构，安装法兰的尺寸匹配常规小型电机的输出端安装标准，能够快速集成到现有设备的传动系统中。在负载适配方面，这套机构能够传递的最大扭矩根据齿轮模数、连杆材质的不同可覆盖0.5N·m到50N·m的区间，能够满足大部分小型轻工设备的传动负载需求，针对重载应用场景，仅需对应放大齿轮模数、提升连杆构件的材质强度即可，核心传动逻辑不需要做调整。齿面的接触强度经过校核，在额定负载下长期运转不会出现点蚀、胶合等失效形式，连杆构件的疲劳强度满足10^6次循环动作的使用要求，能够适配设备长期连续运转的作业需求。
