多挡位变速箱齿轮传动轴结构设计

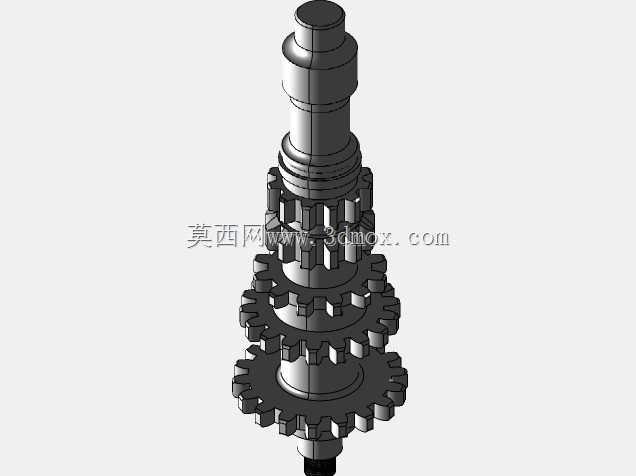

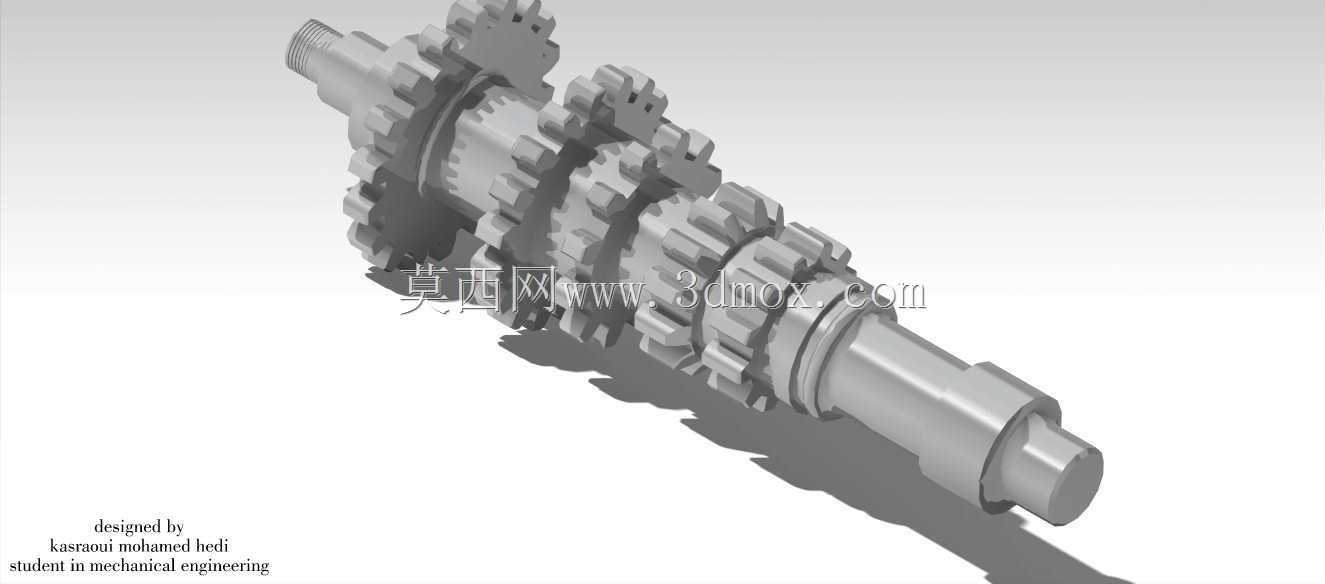

这款带集成齿轮组的轴类零件，是手动变速器输入/输出轴总成的核心承载构件，主要适配小排量乘用车辆、轻型工程机械的手动换挡传动单元，在整套传动链路里承担扭矩传递、转速匹配、挡位切换的核心作用。从结构布局来看，轴身沿轴向依次排布不同模数、齿数的换挡齿轮，各齿轮的轴向位置严格对应变速箱内同步器、拨叉的安装行程，轴段上预留的卡簧槽、轴承配合轴颈，直接决定了整根轴在变速箱壳体内的轴向定位精度，两端的轴颈分别适配深沟球轴承与滚针轴承的安装公差，装配后轴的径向跳动量需控制在0.02mm以内，才能保证高速运转时齿轮啮合平稳，避免出现打齿、异响等故障。

设计过程中首先要匹配变速箱的整体传动比需求，各挡位齿轮的分度圆直径、齿宽参数经过扭矩校核，保证在发动机最大输出扭矩工况下，齿面接触应力、齿根弯曲应力均落在材料许用应力范围内，轴身的直径变化采用圆角过渡，避免应力集中导致的轴段断裂风险，齿轮与轴的连接部分根据载荷特性，部分挡位采用一体成型结构，大载荷挡位采用花键连接，兼顾加工工艺性与承载能力。轴上的润滑油道预留位置，对应变速箱壳体的喷油润滑点位，保证各齿轮啮合面、轴承配合面在运转时能得到充分润滑，降低运转磨损。

从安装边界来看，整根轴的轴向总长度适配对应型号变速箱的壳体内部轴向空间，最大直径处为低速挡齿轮的齿顶圆，装配时需从变速箱壳体的轴承安装孔侧穿入，各齿轮的周向位置无需额外对位，依靠花键的周向定位即可保证与中间轴齿轮的正确啮合，轴端的螺纹段用于锁紧轴承内圈，锁紧扭矩需符合对应紧固件的工艺要求，避免运转过程中出现锁紧松动。实际装车工况下，这根轴需要承受换挡过程中的瞬时冲击载荷、持续运转时的扭矩交变载荷，因此轴的材质选用合金结构钢，经过调质、表面淬火处理后，轴颈表面硬度、齿轮齿面硬度均满足长期耐磨使用要求，各轴段的同轴度公差、圆柱度公差严格按照传动轴类零件的精度标准设计，保证装配后整轴的动平衡量符合高速运转要求，避免高转速下出现箱体共振。

在设备实际运行过程中，这根轴的运转状态直接决定变速箱的传动效率与换挡平顺性，齿轮的齿向修形参数经过匹配调校，抵消轴在受载变形后的齿轮啮合偏移，降低传动噪音，轴上预留的同步器配合轴段，表面粗糙度要求达到Ra0.8，保证同步器齿套滑动顺畅，换挡无卡滞。不同于通用光轴结构，这款集成多组齿轮的传动轴，将多个传动零件的功能集成在单根轴体上，减少了变速箱内的零件数量，降低了装配累积误差，同时也缩短了变速箱的轴向尺寸，让整体传动结构更加紧凑，适配前置前驱车型的动力舱布局需求。
